usb差分示波器,HP3系列高压电力示波器
产品简介： 一个模拟差分输入通道，最大采样速率 100MS/s,最大存储深度 1M样点。 ·垂直分辩率10 Bit,藕合方式AC/DC,输入阻抗 2.1M欧姆//15pF
售价：￥680
HP3手持示波器是一款最高采样速率达100MHz的单通道示波器，它的输入电压范围0.1~800V，这款仪器装在一个轻便的外壳里，差分输入，连接电脑进行分析，电源由USB接口提供。这款多功能的高电压USB示波器能安全测量现场任何地方的高电压。因位是差分输入，HP装有高压差分输入电路，最大输入范围为800 vdc（566 v绝对电压）。所以不会产生短路。
可高速数据流盘不丢数，最高速可达10MHz/s。
HP-5MS/s 价格: 680元 HP-20MS/s ： 980元 HP100MS/s : 1960元
流盘方式(连续存盘) ：
先进的驱动技术使得Handyprobe HP3高压示波器，能测量连续数据流到计算机硬盘而不丢数，最大10MS/s速率。最大测量时间仅受硬盘空间限制,任何高速的长时间的信号可事先存储下来,事后在进行详细的分析.HP3有较高的采样速率因而捕捉瞬态信号有很高的准确性，同时HP3高压示波器对线路功率进行长时间的监测，然后对信号的每个周期进行彻底的观察和分析。
低噪声测量引线
手持HP3高压示波器的输入是差分的，这意味着输入的两侧都具有高阻抗。和传统示波器一样，它与地面没有连接，而传统示波器是与同轴电缆和标准示波器探针一起使用的。

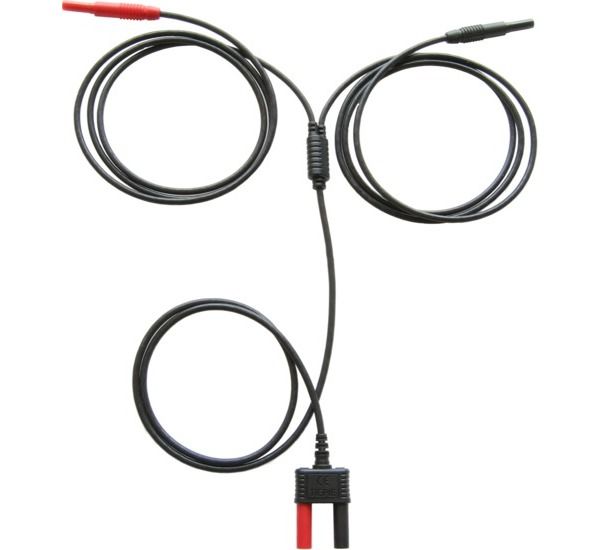

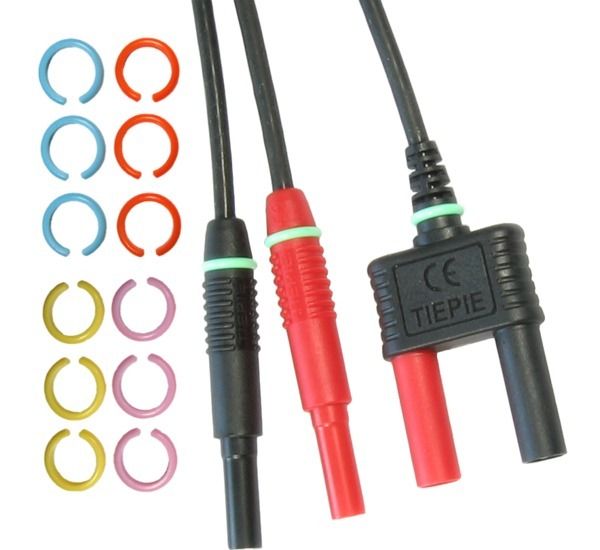

针对HP3高压示波器，研制了专用低噪声测量引线TP－C812A，用于HP3高压脉冲示波器。它对外部干扰信号非常不敏感。两端可以放置两米远，接收非常小的干扰。带有标准示波器探头的常规示波器是不可能的。标准示波器探头的正侧和接地之间的最大距离通常限于约20厘米。TH-C812A对手持探头HP3高压示波器的测量没有此限制。两个远点之间的测量不再是问题了。该措施导致TP-C812A使用耐热硅隔离和笼罩香蕉插头。
关键特性：
·一个模拟差分输入通道，最大采样速率 100MS/s,最大存储深度 1M样点。
·垂直分辩率10 Bit,藕合方式AC/DC,输入阻抗 2.1M欧姆//15pF
·快速和精巧的测量仪器，具有200mV到800V满量程输入范围，无须额外的探头或
衰减器。
·50MHz高带宽能购精确分析快速变化的信号。
·由于是差分输入，不可能造成对地断路，这对计算机是一个额外保护
·两个测量点能够远端分离，使它易于测量大型电器设备
·快速流盘，达到连续每秒100000采样点适用于快速和长时间测量
·满量程幅值精度0.3 %，而大多数示波器仅有2 %~ 3 %精度
·无需外接电源，电源取自计算机的USB口
·功能强大的示波器多通道软件，具有多种信号分析功能的频谱分析，Y-t记录仪和电压表
·输出测量数据到各种文件格式，易于创建自己的报告

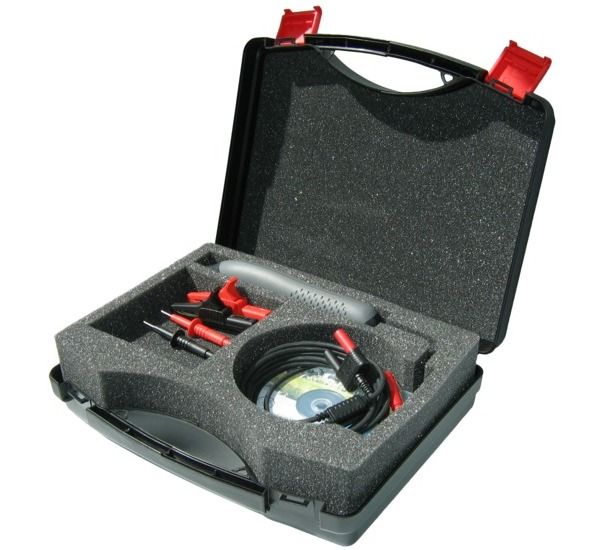

·Handyprobe示波器随机配有工具箱，包扩测试线和鳄鱼夹
HP3 有高达 100MHz/s 的高速采样, 它的差分输入能承受高达 800V的高电压,并配有轻巧漂亮的外壳, 很适合手持野外作业, 供电仅通过USB口
取电, 这种多用途能承受高压的USB示波器, 在任何需要高压的领域都能完美的进行测量.
HP3 的技术指标：下图就是高压USB虚拟示波器详细的技术指标，包括：采集，触发，和通常的指标：
高速采集卡：
| 输入通道 | 1通道 |
| 通道 1 | 隔离的4毫米香蕉插孔与外部连接 |
| 类型 | 差分输入 |
| 分辨率 | 10位 |
| 幅值精度 | 满格0.3% |
| 范围 | +/-0.2V到+/-800V 满格2-4-8步 |
| 输入电压全范围 | 600V 有效，降低3db下 |
| 藕合 | AC/DC |
| 阻抗 | 2.1 MOhm // 15 pF |
| 最大输入电压 |
|
| 最大共模电压 | 200 mV 到 8V 范围: 12V 20V 到 80V 范围: 120V 200V 到 800V 范围: 800V |
| 共模抑制比 | 60db |
| 带宽最大（3DB） | 50MHz |
| 交流藕合截止频率 | 1.5Hz |
| 上升时间 | 10ns |
| 超调 | 1% |
| 最大采样率 | 几款型号 |
| HP3-100 | 100MS/S 实时 |
| HP3-20 | 20MS/S 实时 |
| HP3-5 | 5MS/S 实时 |
| 最大连续存盘速率 | 这几款型号 |
| HP3-100 | 10MS/S 实时 |
| HP3-20 | 2MS/S 实时 |
| HP3-5 | 500KS/S 实时 |
| 采样时钟 | 内部 |
| 精度 | +/-0.01% |
| 稳定性 | 在 -40 °度 到 +85 °度下，误差不超过百万分之一 |
| 时基老化度 | 每年不超过百万分之0.05 |
| 缓存 | 1048576 采样点 |
| 系统 | 数3字，二级电压 |
| 触发源 | CH1 通道 |
| 触发方式 | 上升沿，下降沿 |
| 电平调节 | 0~~100% 满刻度下 |
| 滞后调节 | 0~~100% 满刻度下 |
| 分辨率 | 0.1%在10位下 |
| 预触发 | 0 到 1048576采样点 (0 到 100%, 1点采样分辨率) |
| 后触发 | 0 到 1048576采样点 (0 到 100%, 1点采样分辨率) |
| 触发延迟 | 0 到 4194303点采样, 1点采样分辨率 |
| 接口方式 | USB 2.0 高速 (480 Mbit/s); (USB 1.1 全速 (12 Mbit/s) 和兼容 USB 3.0 |
| 取电方式 | USB口取电，最大400ma ，功率2W |
| 物理尺寸 | 177*68*25 英寸， |
| 环境温度 | 0~~55度 |
| 环境湿度 | 10~~90% 不结霜 |
| 重量 | 500克 |
| 操作系统 | Windows 98/ME/2000/XP/Vista/7/8/10 |
| 附件 | 测试探针tp-tp90 鳄鱼夹tp-ac80i 手腕带 |
| 国际认证 | 符和CE认证标准，符合RoHS认证标准 |
| 操作手册 | 仪器手册，软件手册，CD软件光盘 |
典型应用:
优良的硬件品质和灵活易用的软件
HandyProbe HP3成为用户的一个理想测试仪器
如电源功率的测量, 开关模型功率测量, 频率转换器测量，汽车线路的测量,
还有差分输入领域也可以直接测量各种通讯总线如CAN 总线。
