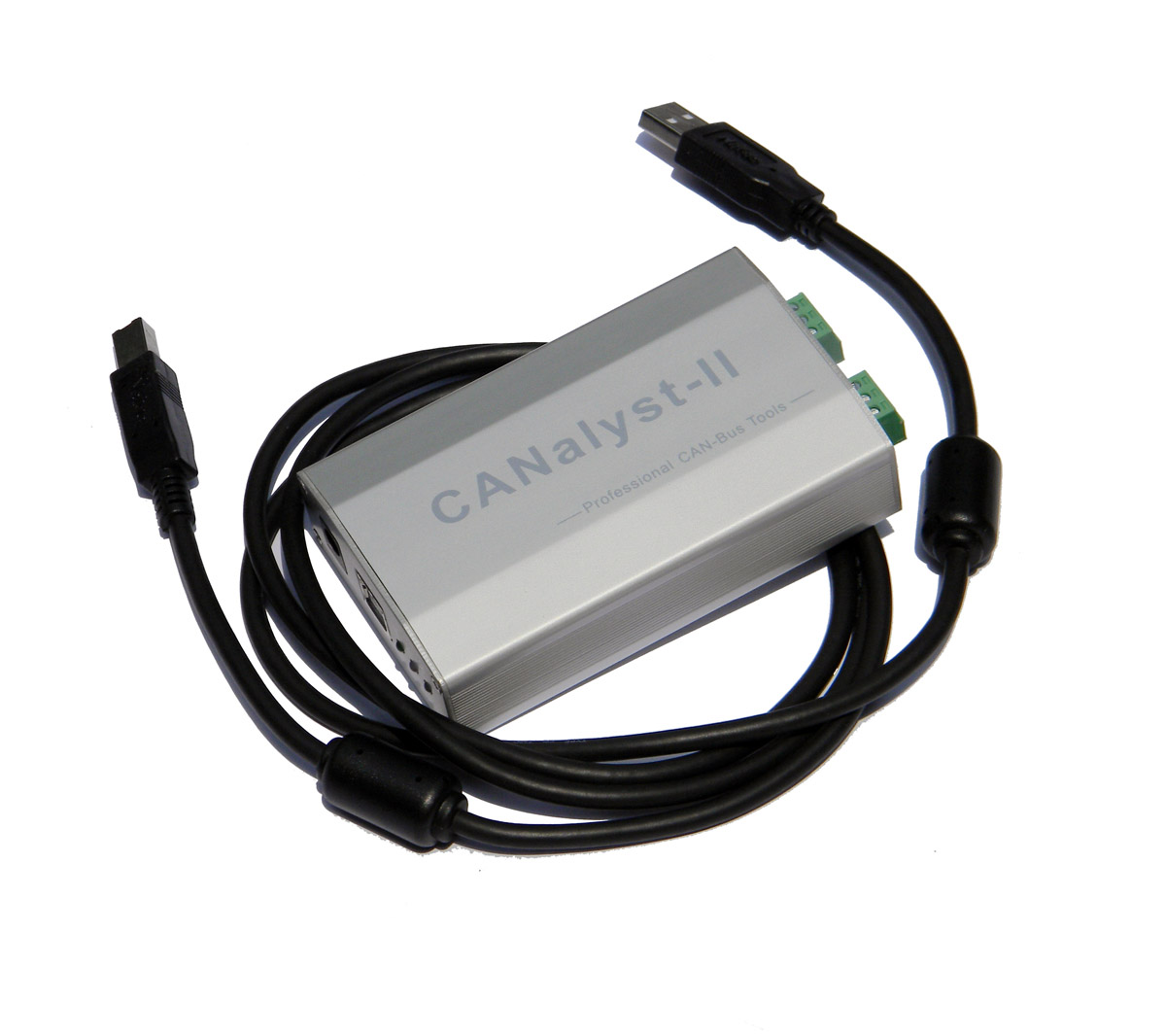

CANalyst-II 双路CAN分析仪

CANalsyt分析软件是一个用来安装、开发、测试、维护、管理CAN-bus网络的软件工具
生产厂商: 迪阳或代理 产品型号: CANalyst-II
产品简介: CANalsyt分析软件是一个用来安装、开发、测试、维护、管理CAN-bus网络的软件工具

铝合金精美外壳, 双路2500V电气隔离保障,全工业级芯片
设计,打造卓越品质。适用于CANopen、SAE J1939、DeviceNET、iCAN协议分析

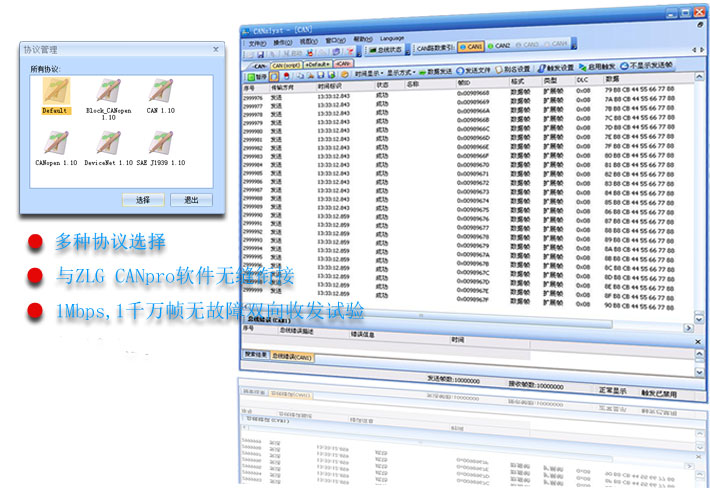

图11Mbps,1千万帧无故障双向收发实验


I.产品概述
CANalst分析仪是用来安装、开发、测试、维护、管理CAN-bus网络的专业分析工具,
易于操作,功能及其强大。
----CANalyst-Ⅱ分析仪支持Win98/Me/2K/XP等32位操作系统,支持linux2.4、linux2.6;
----CANalyst-Ⅱ分析仪集成有两路独立CAN-bus通道;
----CANalyst-Ⅱ分析仪采用USB接口,体积小、即插即用,非常适合现场采集数据,检测网络状态;
----CANalyst-Ⅱ分析仪提供API,可进行二次开发;
----CANalyst-Ⅱ分析仪提供VC、VB、Dephi、Labview等众多例程;

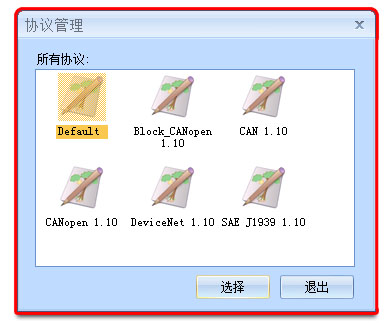

----CANalyst-Ⅱ分析仪通过PC软件可以对CAN底层协议分析、iCAN协议分析、DeviceNet协议分析、
    CANopen协议分析以及SAE J1939协议分析的支持。在PC软件中还能够通过用户自定义协议工具
    或脚本协议工具分析其他非标准的基于CAN-bus网络的高层协议。

II.产品应用
----CAN总线数据分析;
----CAN通讯设备调试;
----CAN-bus网络调试与测试;
----CAN2.0A/2.0B报文分析;
----iCAN协议分析;
----DeviceNet协议分析;
----CANopen协议分析;
----SAE J1939协议分析。

II.产品特性
CANPro协议分析平台软件为CANalyst-Ⅱ分析仪的标配软件,
适用于Windows 98/2000/XP/2003,具有以下特点:
----支持CAN2.0A/2.0B,支持CAN-bus的高层协议iCAN、DeviceNet、CANopen以及SAE J1939;
----能够实时显示总线负载和流量以及总线错误状态,可检测和显示错误帧;
----用户可自定义基于CAN-bus网络的高层协议;
----可发送协议帧,进行模拟操作;
----具有触发功能,可设定接收到指定类型的协议帧时触发发送相应的协议帧;
----对协议帧中的各个部分,可分别设定不同的颜色显示,也可设定当协议帧的某个部分的,
    值为指定值时显示指定的颜色;
----具有过滤显示功能,可不显示指定的协议帧;
----可保存数据到文件,也可进行实时保存,即边接收边保存数据到文件;
----可导入数据文件,方便查看以前保存到文件中的数据;
----可工作在监听模式(即不发送ACK位或错误帧,因此不干扰CAN-bus系统);
----可根据设定的若干列对列表中的数据进行分类显示;
----可使用CAN协议发送普通文件或CAN帧数据文件,也可设置触发发送普通文件或CAN帧数据文件;
----可以使用CANPro脚本定义基于CAN-bus的高层协议;
----具有使用CANPro脚本设置过滤显示、自定义协议帧颜色、接收触发等功能;
----可以使用CANPro脚本发送CAN。

III.分析仪硬件描述
----工作温度:-25°C~60°C;
----符合CAN2.0A/B规范,支持标准帧和扩展帧,符合ISO11898-2规范;
----每个CAN通道设计了单独的2500Vrms电气隔离电路,是接口具有很强的抗干扰能力,大大提高了系统
    在恶劣环境中使用的可靠性;
----支持20Kbps~1Mbps任意波特率设置;
----CANalyst-Ⅱ分析仪发送速度3000帧/秒,接收速度5000帧/秒;
----真正的USB2.0接口,兼容USB1.1;
----CANalyst-Ⅱ分析仪USB供电或者外接DC5V供电(≥500mA);
----CANalyst-Ⅱ分析仪通过了EMC试验。

IV.分析仪软件件描述
分析仪软件兼容ZLG“CANPro协议分析平台V1.45”、兼容“CAN通讯测试工具ZLGCANTest”及
兼容“ZLG USBCAN-II二次开发包”。分析仪软件特性如下:


----CAN底层协议分析
    CAN底层协议分析是CANPro协议分析平台最基本的功能,可以对所有遵循
    CAN2.0A/2.0B协议的数据进行分析,查看协议帧的帧ID、帧格式、帧类型、
    DLC值以及帧数据等参数。

----iCAN协议分析
    iCAN协议是一种用于工业控制领域的易于构建的CAN-bus网络,为工业现
    场设备与管理设备之间的连接提供了一种低成本的解决方案。iCAN协议
    分析是CANPro协议分析平台的标配功能,不必安装额外的插件。CANPro
    协议分析平台能够有效的识别出网络中的iCAN报文,并在数据列表中显示
    iCAN报文的相关参数信息,帮助工程师安装、测试、维护iCAN网络。

----DeviceNet协议分析
    DeviceNet规范是基于CAN-bus总线的开放式应用层协议,目前在北美、亚
    洲的工业控制市场现场总线应用中占据主导地位,DeviceNet网络特别适
    用于工业自动控制领域。在CANPro协议分析平台中安装DevcieNet协议分
    析插件后,可以对DeviceNet网络数据进行分析,模拟DeviceNet应用终
    端的工作状态等。便于进行 DeviceNet网络的维护、查错、管理等工作。

----CANopen协议分析
    CANopen协议适合于产品部件内部的嵌入式网络,在车辆工业、工业机具、
    建筑物自动化、医疗设备、航海机具、餐厅设备、实验室器材及科研研究
    等行业中已得到广泛的应用。在CANPro协议分析平台中安装CANopen协议
    分析插件后,可以对CANopen网络数据进行分析,能够有效识别PDO,SDO
    等各种通讯对象。便于维护、管理CANopen网络。

----SAE J1939协议分析
    SAE J1939协议是由汽车工程协会(SAE)定义的,基于CAN-bus总线的应用层
    协议。SAE J1939协议在商用车辆、舰船、轨道机车、农业机械和大型发动
    机中得到广泛的应用。在CANPro协议分析平台中安装SAE J1939协议分析插
    件后,可以对SAE J1939网络数据进行分析,查看协议帧的优先级、PDU格式
    场,源地址,参数组号码等信息,帮助工程师开发、维护SAE J1939网络。



----强大的脚本支持
    脚本协议工具是CANPro协议分析平台的最新功能,具有全新的数据列表显示
    界面和报文搜索、分类功能,是一个非常强大的CAN网络分析调试工具。 通
    过CANPro脚本,您能够:


a.拥有强大的CAN协议报文分析功能
    在脚本协议工具中,CANPro脚本可以用于设置协议、报文和报文段的条件,
    可以用于设置报文段的段值,实现强大的CAN协议报文分析功能。

b.随心所欲地设置特定报文的显示颜色
    在脚本协议工具中,CANPro脚本可以用于设置行文本颜色,即接收到CAN帧
    时,通过执行预定义的脚本判断是否用特定的颜色显示。

c.方便快捷地过滤不关心的协议报文
    在脚本协议工具中,CANPro脚本可以用于设置报文过滤,即接收到CAN帧时,
    通过执行预定义的脚本判断是否过滤该报文。

d.轻松实现触发暂停、触发发送功能
    在脚本协议工具中,CANPro脚本可以用于设置触发暂停显示或触发发送功能,
    即接收到CAN帧时,通过执行预定义的脚本判断是否停止显示CAN报文或发送特定的CAN帧。

e.灵活、简便地发送定制CAN帧数据
    在脚本协议工具中,可以使用CANPro脚本往CAN-bus网络发送自定的CAN帧。

V.产品可靠性
我司出品的USBCAN采用机器焊接、批量生产,均使用工业级芯片,绝对杜绝使用散新、翻新器件。
为了客户能够放心的使用在工业级场合,我们还通过了EMC试验。除此之外,我们还有严格的出厂检验流程:
----48小时50°C高温老化试验;
----72小时常温无故障连续运行试验;
----1Mbps 波特率,1千万帧无故障双向收发试验;
用户请放心购买,为保障用户权益,如有质量问题我店无理由退换货。

VII.装箱清单

序号 名称 单位 数量 描述
1 CAN协分析仪 1 USB型双路隔离CANalyst-Ⅱ CAN协议分析仪
2 USB线缆 1

1.5m优质带双磁环USB 2.0线,用于连接数据采集卡与PC

请买家注意:
产品不附带光盘资料。

调试器工具软件,以及Visual C++,Visual Basic的CAN测试软件的源代码、DLL,LIB等开发文件,
用户手册,CAN总线相关资料等。购买成功之后与客服联系索取
