USB口(十合一)12~~16位虚拟仪器,采集卡

50MHz示波器+25MHz频谱分析+2MHz任意波形发生器+数字多用表+数据记录仪,12位,128K存储,中文软件,Labview驱动,matlab驱动.
生产厂商： TIEPIE公司 产品型号： HS3-5/50/100MHz
产品简介： 50MHz示波器+25MHz频谱分析+2MHz任意波形发生器+数字多用表+数据记录仪,12位,128K存储,中文软件,Labview驱动,matlab驱动.
售价：￥12800



HS3-5MHz 报价:7900元     HS3-50MHz 报价:9800元      HS3-100MHz 报价:12800元

Handyscope HS3是一款功能强大的 100 MSa/s USB 示波器，兼具高速数据采集，也可用作万用表、频谱分析仪、数据记录器或协议分析仪。该 USB 示波器还包含一个函数/任意波形发生器，能够产生所需的任意信号。与 2 个测量通道一起，该示波器是用于安装调试，数据采集，排除电路故障的出色测量采集工具。

HS3基于PC的USB2.0接口五合一综合测试仪，其本身是高速USB数据采集卡，配一套综合测量软件


（一）、8位~~16位可变分辨率
（二）、5~~~100MHz采样
（三）、128K存储深度
（四）、USB 2.0接口，无需外接电源
（五）、各类协议分析RS232接口
（六）、中英文界面
HS3:是一款非常强大的基于PC的十合一综合测试仪,核心硬件是高速数据采集卡,它包括(数字存储示波器,FFT频谱分析仪,任意波形发生器,

 瞬态\连续波形记录仪,数字多用表，I2C协议分析仪，CAN总线分析仪，串口分析仪，J1939解码，SM总线，PM总线，TWI总线，Access总线，音频分析，MIDI、DMX分析).

这款最新推出USB2.0接口,无需电源的便携式综合仪器,几乎能解决所有测量问题.



 这款综合测试仪几乎能解决所有测量问题。


 用二次开发库能解决所有数据采集及数据分析问题.




其他型号高端USB高速数据采集卡   看相关型号说明

HS3、HS4、HS5、HS6 系列产品，其核心是USB高速采集卡，它是按采样示波器做的，所以信号干扰，采样精度，信号质量，失真度要远远强于传统的采集卡。


型号

通道

最大采样速率

连续存硬盘速率

DA输出

存储深度

价格

HS3-5MHz

  2

12位分辨率时：双通道5MS/s

14位分辨率时：双通道3.125 MS/s

16位分辨率时：双通道195KS/s

12~16位时：10KS/s

2MHz

128K

7900元

HS3-50MHz

  2

12位分辨率时：双通道50 MS/s

14位分辨率时：双通道3.125 MS/s

16位分辨率时：双通道195kS/s

12~16位时：10KS/s

2MHz

128K

9800元

HS3-100MHz

  2

 8位分辨率时：双通道100 MS/s

12位分辨率时：双通道50 MS/s

14位分辨率时：双通道3.125 MS/s

16位分辨率时：双通道195KS/s

12~16位时：10KS/s

2MHz

128K

12800元

HS4-5MHz

  4

12位分辨率时：四通道5 MS/s

14位分辨率时：四通道3.125 MS/s

16位分辨率时：四通道195KS/s

12/14位时：四通道500/480KS/s

   16位时：四通道195KS/s



128K





 7900元

HS4-50MHz

  4

12位分辨率时：四通道50 MS/s

14位分辨率时：四通道3.125 MS/s

16位分辨率时：四通道195KS/s

12/14位时：四通道50KS/s

16位时：四通道48KS/s



128K





14800元















HS5-530MX

USB 或

以太网

  2

12位分辨率时：单通道500 MS/s

12位分辨率时：双通道200 MS/s

14位分辨率时：双通道100 MS/s

16位分辨率时：双通道6.25 MS/s

12/14位时：单通道20 MS/s

12/14位时：双通道10 MS/s

14位时：双通道10 MS/s

16位时：双通道6.25 MS/s

30 MHz

双通道32 MB

单通道64MB

19800元

HS5-220MX

USB 或

以太网

  2

12位分辨率时：单通道200 MS/s

12位分辨率时：双通道100 MS/s

14位分辨率时：双通道50 MS/s

16位分辨率时：双通道3.12 MS/s

12/14位时：单通道10 MS/s

12/14位时：双通道5MS/s

14位时：双通道5MS/s

16位时：双通道3.12 MS/s

30MHz

双通道32 MB

单通道64MB

16800元

HS5-110MX

USB 或

以太网

  2

12位分辨率时：单通道100 MS/s

12位分辨率时：双通道50 MS/s

14位分辨率时：双通道20 MS/s

16位分辨率时：双通道1.25 MS/s

12/14位时：单通道5 MS/s

12/14位时：双通道2 MS/s

14位时：双通道2 MS/s

16位时：双通道1.25 MS/s

10MHz

双通道32 MB

单通道64MB

15800元

HS5-055MX

USB 或

以太网

  2

12位分辨率时：单通道50 MS/s

12位分辨率时：双通道20 MS/s

14位分辨率时：双通道10 MS/s

16位分辨率时：双通道625kS/s

12/14位时：单通道2 MS/s

12/14位时：双通道1 MS/s

14位时：双通道1 MS/s

16位时：双通道625 KS/s

 5MHz

双通道32 MB

单通道64MB

13800元

HS6-DIFF-1000



 USB3.0 或

 以太网

  4

 8位分辨率时：四通道500~~1000MS/s

12位分辨率时：四通道100~~500 MS/s

14位分辨率时：四通道100 MS/s

16位分辨率时：四通道6.25MS/s

 8位时： 双/四通道200 /100MS/s

12位时：单/双/四通道200/100/50MS/s

14位时：单/双/四通道100/50/25MS/s

16位时：四通道6.25MS/s



四通道64 MB

双通道128MB

单通道256MB

19800元

HS6-DIFF-500



 USB3.0 或

 以太网

  4

 8位分辨率时：四通道100~~500MS/s

12位分辨率时：四通道50~~200 MS/s

14位分辨率时：四通道50 MS/s

16位分辨率时：四通道3.25MS/

12/14位时：单/双通道2/1 MS/s

14位时：双通道1 MS/s

16位时：双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

18800元

HS6-DIFF-200



 USB3.0或

 以太网

  4

 8位分辨率时：四通道50~~200MS/s

12位分辨率时：四通道20~~100 MS/s

14位分辨率时：四通道20 MS/s

16位分辨率时：四通道1.25MS/

12/14位时：单/双通道2/1 MS/s

14位时：双通道1 MS/s

16位时：双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

14800元

HS6-DIFF-100



 USB3.0 或

 以太网

  4

 8位分辨率时：四通道20~~100MS/s

12位分辨率时：四通道10~~50 MS/s

14位分辨率时：四通道10 MS/s

16位分辨率时：四通道625KS/s

12/14位时：单/双通道2/1 MS/s

14位时：双通道1 MS/s

16位时：双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

12800元

HS6-DIFF-50



 USB3.0 或

 以太网

  4

8位分辨率时： 四通道10~~50 MS/s

12位分辨率时：四通道5~~20 MS/s

14位分辨率时：四通道5 MS/s

16位分辨率时：四通道312.5KS/s

12/14位时：单/双通道2/1 MS/s

14位时：双通道1 MS/s

16位时：双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

11800元



      HS3系列产品有一个用户可调节的分辨率,可调8位,12位,14位,16位,满刻度输入范围是:200mv~~80v,每通道有128K采样深度,最大采速率100HMz,分辨率8~16位可调, (在100MHz时,分辨率是8位). HS3有强大的任意波形发生器功能, 50MHz采样频率,256K波型存储深度,14位的输出分辨率和±12V的电压输出范围,它能产生用户所需要的任意波形,几种标准的波形信号能直接产生.HS3与计算机接口用USB2.0连接,免电源,即插既用.中文软件让用户一目了然,自动设置功能使无经验的使用者在几分钟内完全掌握仪器的测量.





硬件技术指标:

输入通道

2模拟通道

输出通道

1模拟通道

A/D转换(每个通道)

分辨率

采样速率:



100MHz采样是:8位,50MHz采样是:12位= 0.025%

3.125MHz采样是:14位,195KHz采样是:16位
100MHz,10ns(型号是:HS3-100MHz)
 50MHz,20ns(型号是:HS3-50MHz)

模拟输入(BNC)

采样源:

灵敏度
最大电压
阻抗
耦合
精确度
带宽(-3dB)

AC耦合最小频率(-3dB)

存储深度:



内部0.01外部
200 mV .. 80 V（在满刻度时）
200 V(DC + AC峰值< 10 kHz)
1 MOhm / 30 pF
AC/DC
0.2%±1 LSB
DC到50 MHz

1Hz

0~~128K字节(每通道)

任意波形发生器

采样速率
分辨率
存储深度
带宽
阻抗
耦合
输出幅度
幅度步骤


DC电平
输出波形
对称



0.01Hz - 50 MHz
14位
1~~256K字节
DC到2 MHz
50 Ohm
DC
-12伏~~12伏
    0 -±0.1 V  8192步骤
±0.1 -±0.9 V   8192步骤
±0.9 -±12 V   8192步骤
    0 -±12 V   8192步骤
方波,三角波,正弦波, DC,白噪声和用户自定义
1 - 99%, 1%步骤

触发系统

源

触发方式
电平调整

垂直调整
分辨率
前触发
后触发
数字输入触发电平

数字, 2电平
通道1,通道2,通道1和通道2,通道1或通道2,外部数字
上升沿,下降沿,窗口内部,窗口外部,峰峰值, TV,外部
0 - 100%满刻度调整

0 - 100%满刻度调整
0.025% (12位)
0 - 131060采样(0 - 100%,)
0 - 131060采样(0 - 100%,)

0-3.3V (5V最大)

最大采样速率

在100MHz采样时是:8位分辨率

在50 MHz,25MHz,10MHz,5MHz采样速率时是12位.

在3MHz采样速率时是14位.

在200KHz采样速率时是16位.

存储深度

128 K字节

输入/输出地址

USB2.0和USB 1.1

电源

免电源,直接从USB口取电源或从PS/2鼠标口,或键盘口

物理尺寸

高
长
宽
带子长


25 mm (1英吋)
170 mm (6.7英吋)
140 mm (5.2英吋)
1.8 m (70英吋)

重量

480克(17盎司)

最大硬件需求:



CPU

奔腾以上或兼容机

操作系统

Windows98/2000/XP/7/10/11

内存

硬盘空间

16M字节
6M字节

基本配置:



仪器

HS3主机

附件

2根示波探头1:1 - 1:10可手动变换,一根能从PS/2鼠标或键盘取电的电缆.

软件

Windows\11\10/2000/ME/XP CD盘一张

手册

二册红色的使用手册,在CD盘上有电子文本的手册





一般介绍:

HS3系列产品一但连接到标准PC机或笔记本电脑上,用户就能得到平时经常所用的几种仪器.HS3应用范围包括:快速信号的测量,高速数据采集,像串口通讯,频率调整,TV信号,在工业产品制造,办公室自动化中所涉及的(影印机,电话交换机)低频信号测量,传感器测量,电压测量,电机运行电流测量,以及慢速运行过程(像温度,压力和湿度)音频分析,振动测量(像机械加工,建筑构造)趋势测量和信号的失败侦错的测量等等.

软件:

HS3除了有过硬的硬件质量(100MHZ采样速率,0.2~~80V输入范围,8~~16位的分辨率,128K字节存储深度,和完善的触发功能)外,HS3还有一个强大的软件包.兼容所有第三方软件,由于以上所说的品质,在世界范围内,具有相同价格和相同功能的测量仪器,还没有好于HS3综合测试仪,HS3的软件是面向对向的并且内嵌防”干扰”措施,还有更胜一筹的功能就是图形调节用鼠标就能完成,用户也能拖动滚动条在X轴和Y轴的末端增加和减少它们,图表直接放大或缩小.

仪器设置:

HS3软件最实用的一个方面它是”软件仪器”,例如,示波器与频谱分析相互连接,当示波器输入信号改变,频谱分析仪和数字多用表显示的参数也能随即改变,仪器设置能无限制存储到硬盘,同时仪器设置也能很容易的读出,保证仪器设置是完整的.

触发系统:

除基本触发功能以外,HS3还有窗口触发功能,当得到的信号是在窗口之外,用窗口触发功能,触发能瞬态发生,同自动触发功能结合使用,测量电压差及峰值,但这种情况偶尔发生.

输入范围:

HS3全部增益和偏移效准是由软件控制完成的,数字调节方式取代机械电位器调节,所以增益和偏移分辨率能调节非常准,小于0.2%伏,用户自己效验文件可以保存和读取.

分辨率:

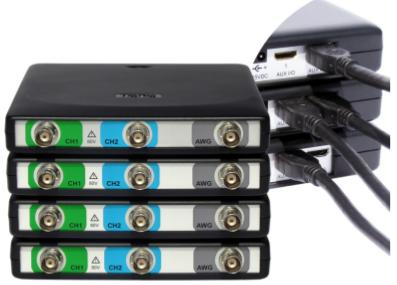

HS3的分辨率从8位~~~16位.连接8个HS3到一台PC机上,这样16个通道能同时测量,一个HS3能设置为主机,其它

HS3设置为从机.

文档:

测量的信号可以用文档说明,每次打印输出注释说明也能打印,例如,可以把公司名字地址放到注释文本中,有240个字符空间说明测量的技术指标,打印的黑白图像用彩色打印机也能支持.

世界范围用户普遍评价:

HS3是一款便携式测量设备,许多人在所服务的部门都有计算机,他们都希望有一台综合测试仪来替代传统的分离仪器(象示波器,频谱分析仪,波形发生器,瞬态记录仪,数字多用表),而HS3正好满足这样的需求,HS3用USB口连接,即插即用,所以一个办公室几个人都能应用,HS3可设置很多设置文件,设置文件对快速准确的完成测量是一个非常好的办法,设置文件中包含所有仪器设置,用户可以做自己的设置文件,这样即使缺法经验的用户不用配置仪器也能完成复杂的测量,此外方便的拷贝数据功能能使测量值被外部程序所处理,例如电子表格程序.

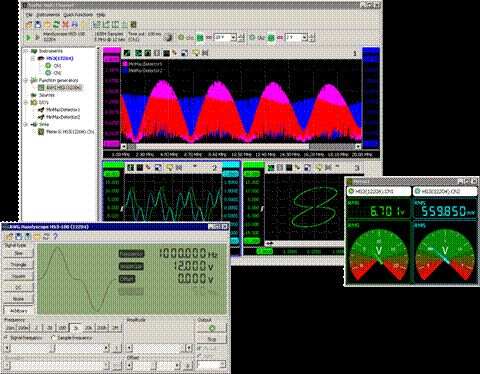

存储示波器(仪器之一)

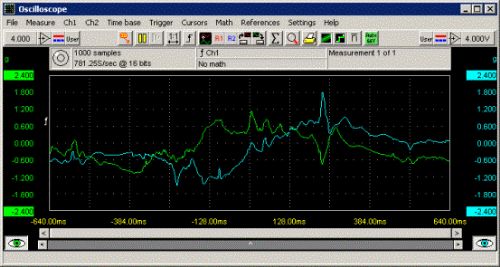

这台示波器是通过时间表示电压变化的仪器，依靠示波器的时间表示，所采集的电信号能够很容易的分析。

存储示波器的基本特性是：

存储深度可设置从10到131072 个采样点(依据不同的仪器)。
在屏幕上显示的32K/64K/128K采样点的数据不会丢失。
预触发位置可从0到100%自由设定。
用唯一可调整的滑块条,很容易在时间轴上缩放数据。采样频率可自由调节。
用可移动的图形和刻度轴调节垂直偏移和增益。

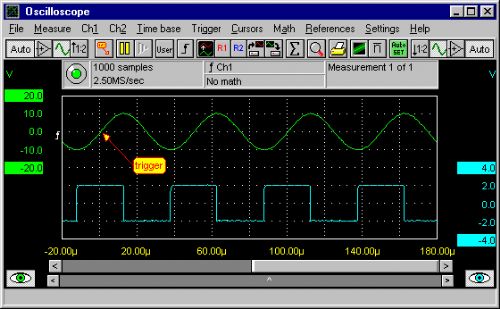

使用组合的触发控制功能，能够所见即所得，触发电平，斜率，和调整延迟触发。
对不知道的采集信号，能自动调定设置，触发至最好形态显示。

有线性和二次方程插值

采集信号能存储和回放

采集信号能进行数学运算

快速工具栏按钮,很容易访问所有功能.

注释标签功能,能标注所采信号发生的

特殊事件.

彩色硬拷贝支持

所有控制都有中文解释说明

扩展的游标测量
所有的设置可通过弹出的菜单访问.

对电视信号进行测量

特别的设计使控制示波器变得非常容易操作和直观。
如果垂直轴的偏移设置需要改变，那么简单的拖动垂直轴的标记到需要的位置即可。
 如果改变增益设置，抓住垂直轴反端的一头拖它到预定的位置，

然后就可扩展和压缩垂直轴。

在垂直轴上按住鼠标的右键，弹出一个菜单，在弹出的菜单中所有的通道参数可改变。

示波器靠软件实现了一个先进的滚动记录条，滚动条的宽度表示了总的记录内容，底部滑动块的宽度表示了记录的可见显示部分，如果要

改变所观察记录大小，可用鼠标抓着滑动块的边沿拖动它到左或右，观察前后的信号波形，滑块的宽度也相应改变，如国要改变所观察记录的偏移，抓住滑块本身和拖它到优先的位置。





可利用自动存盘功能，捕捉瞬态信号，当仪器被设置为瞬态捕捉方式时，自动存盘功能就开使执行，每次瞬态信号产生时，信号被测量并且测量的数据被自动存储到硬盘。当预采样被选择时，采样前和采样后的瞬态信号被存储。



数字多用表(仪器之二)







伏特计的基本功能为：

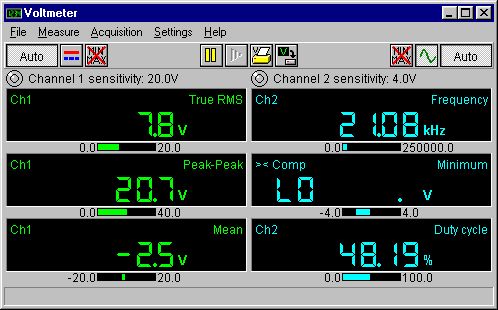

六种满量程可组态显示，测量温度，压力，功率，电流，电量，自定义。一个条状的图表，可快速的显示每个信号的大小概况。对于所测量的数据，每一个显示栏可提供11种不同的测量内容。



包括：最小值\均方根\峰峰值\频率\平均值\周期\功率值\瞬态值\最大值\振幅因数

对每一种显示所需要计算的值能以16种不同的方式显示：

Ch1
Ch2
Ch1 + Ch2
Ch1 - Ch2

Ch2 - Ch1
Ch1 * Ch2
Ch1 / Ch2
Ch2 / Ch1

记录(Ch1 / Ch2)
记录(Ch2 / Ch1

最小值
最大值

>当时±HI
<当时±LO
<> HI LO
><比较



测量的数据是可调整的时间间隔，记录数据能保存或打印。所有的显示设置通过弹出式菜单访问。在显示菜单的顶部按鼠标的左按钮可达到。
示波器与频谱分析仪可同时使用或分别使用.

瞬态信号波形记录仪(仪器之三)

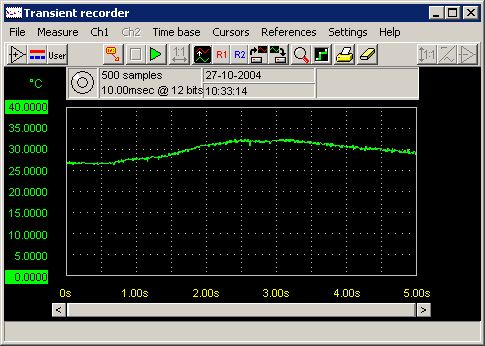

波形记录仪对于测量比较慢的信号是一个理想的仪器，比如：对室内的温度或移动的物体，这款瞬态波形记录仪是可以直接记录的仪器，这就意味着每次采样都能立即显示。而示波器虽然能记录波形和显示波形。 但当很慢的采样速率选择时，示波器就需有很长的等待时间。瞬态记录仪可在0.01秒和500之间采样，最大采样深度为32760字节,最长测量记录时间为190天，当测量时，每个采样点是以象素方式显示，当采样

的数量大于显示宽度时，有两种不一样的方法显示屏幕显示不下的数据，一种是扫描方法，另一种是滚动方式，用扫描方式时，开始屏幕是干净的，然后从左到右被采样数据填满，周而复始，用滚动方式时，数据显示轨迹的移动是从右到左的显示。对于其它功能而言，

瞬态记录仪相当于示波器:

128K存储深度保持采样数据不丢失 。用可缩放的滑块很容易在时间轴上缩放数据。用可移动的绘图和缩放功能调节垂直偏移和增益。方便使用的快速工具栏按钮。外部游标测量。所有设置可通过弹出菜单访问。存储和重放基本信号。用工具栏快速按钮很容易访问所有的功能。注释标签可对所采集的信号中突发事件进行标注。支持彩色硬拷贝功能。所有的控制功能都有说明解释。显示游标最大的做用是能分析测量信号，除此之外还能测量均方根值，峰峰值，平均值，最大和最小值。

如果选用流盘模式：则连续记录数据到硬盘可达100KHz/s



频谱分析仪(仪器之四)





在时域范围内测量电子信号通常是用示波器，在时域范围描述电子信号的特性，通常用振幅，时间和相位来确定，但是当在时域范围内从采集信号中不能得到有用的信息时，用户可检测频域，这时就需要用频谱功能，那么这台频谱分仪就可测量信号的频谱。

 频谱分析仪的基本特性为：

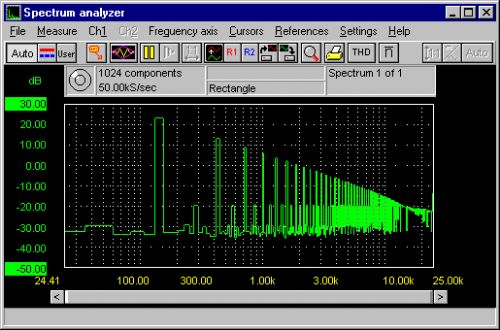

8K长度的频谱记录。与示波器同时用，用户能在时域和频域同时观测信号。用先进的绘图功能直接调节水平和垂直的偏移和增益。五个不同的窗口减小快速富立叶变换的错误,包络线测量。垂直轴表示线性和对数频率轴代表线性，对数，倍频和三次倍频。测量的平均值能减少噪音的干扰。测量最大值。总的谐波失真计算直到100次谐波。外部游标测量。所有设置得通过弹出的菜单访问。 存储和重放基本信号。用工具栏快速按钮很容易访问所有的功能。注释标签可对所采集的信号中突发事件进行标注。彩色硬烤贝支持。所有的控制都有说明解释。

任意波形发生器(仪器之五)

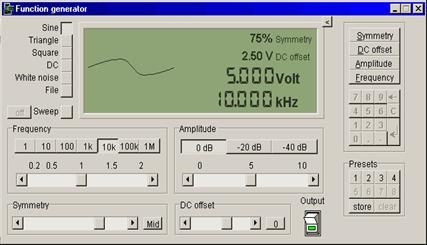

这个信号发生器产生五种默认的信号形态：正弦波，三角波，方波，DC和白噪声，用户所选择的信号，由波形发生器所产生可立即在屏幕上显示。
信号的振幅可自由在0V和12V之间设置，A DC偏移在0和12 V之间对信号适用，也就是说信号的对称性，从1%到99%从可以被改变，信号的频率能设置为0到2MHz。这信号发生器也提供扫频功能，扫频功能可同频谱分析一起操作，也能手动操作，并且还能从频谱分析中由低频到高频拷贝扫频极限值，同“测量最大值”方式一起，在频谱分析中给出快速和容易的方法，建立频率应答曲线。

任意波形发生器能发生预先由示波器测量的信号,用文件按钮,信号能调入波形发生器的内存,任意波形发生器能发生这个信号,同时振幅,频率也能被调节.可设定8个要经常发生的信号,这些信号能被存储,在对相应的8个数字按钮上单击,所需要的信号就发生.

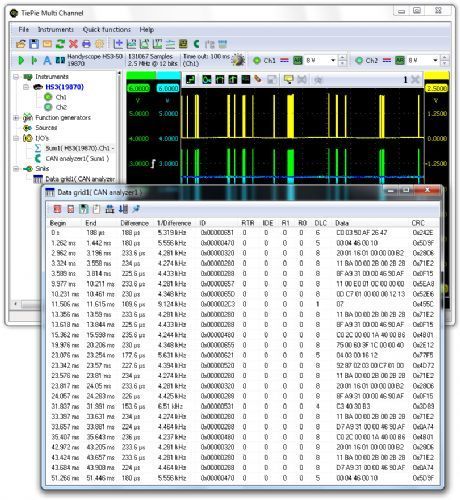

CAN总线分析仪：

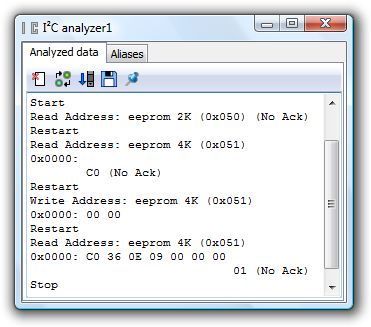

I2C总线协议分析仪：

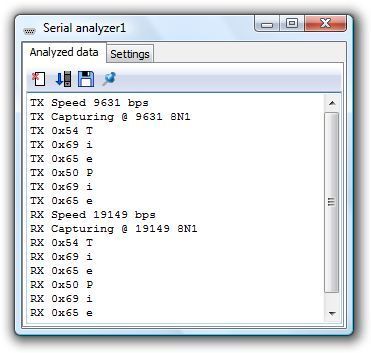

RS232、RS485串形总线分析仪：

温度测量选件:



温度测量

使用温度测量传感器,能够在Windows软件中,显示温度测量信息,测量温度传感器提供了测温探头和测量仪器之间的接口．温度测量可以选择设置成华氏或摄氏温度,温度测量探头位于-40℃到+250℃之间,输出电压范围从-40mV到+250mV,每增加一度,输出电压增加1mV.随机附带的工程软件毫伏表功能可用来显示瞬态温度和记录温度的最大最小值.另一个有用的特性是使用波形记录功能记录温度随时间变化的曲线(记录长度可达9小时)

加速度测量

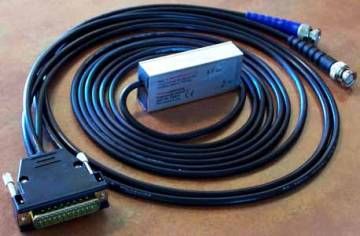

加速计是一个理想的测量静态和动态加速度的设备,通过两个BNC连接头可以测量两个加速轴,电源由HS3或HS4后面的25针D-SUB连接器提供.
