PCI总线高速双通道速数据采集卡

130MSs 单通道,65MS/s 双通道,模拟/数字解析达14位,512MB缓存,自动校正功能,支持多种触发.30MS/s带宽
生产厂商: 迪阳或代理 产品型号: PCI9820
产品简介: 130MSs 单通道,65MS/s 双通道,模拟/数字解析达14位,512MB缓存,自动校正功能,支持多种触发.30MS/s带宽

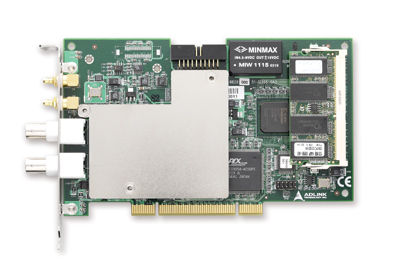

凌华PCI-9820 2通道,65MS/s,14位高速数据采集卡带SDRAM的2通道,65MS/s,14位高速数字化仪概述凌华的PCI-9820是一款65 MS/s采样率,高分辨率,板载大容量SODIMM SDRAM存储器的PCI总线数字化仪。该设备具有灵活的输入配置功能,包括可编程的输入范围和用户可选择的输入阻抗。由于有了高存储深度的板载采集存储器,
PCI-9820不受PCI总线的132MB/s的带宽限制,从而可以记录长时间的波形。
PCI-9820是高速波形采集的理想选择,例如雷达和超声波应用,软件无线电应用或者那些需要大存储深度的信号数字化应用。模拟输入
PCI-9820具有两个模拟输入通道。每通道小信号带宽可超过30MHz。输入信号幅度范围可在±1V或±5V之中编程选择。14位A/D分辨率使得PCI-9820对于时域和频域应用都很理想。采集系统
凌华的PCI-9820使用一对65MS/s,14位,采用流水线技术的AD转换器来量数字化输入信号,并为数据采集提供了60MHz内部时钟源。使用内部时钟源时,最快的实时采样率达60MHz/s,使用外部时钟源时,采样率可达65MHz/s。使用“乒乓”模式时,使用内部时钟源时采样率达120MHz,使用外部时钟源时达130MHz。采集存储器
PCI-9820支持从128MB至512MB不同容量的SODIMM SDRAM。AD转换后的数据在传输至主机内存前存放于板载的SDRAM内。PCI-9820使用Scatter-gather总线主控DMA来传输数据至主机内存。如果PCI-9820的数据流量小于可用的PCI带宽,PCI-9820也可以不经板载SDRAM,实时将数据由板载的3k采集FIFO(先入先出)存储器传至主机内存。触发
PCI-9820具有灵活的触发功能,例如模拟和数字触发。对于所有通道,上升沿或是下降沿,模拟触发具有可编程的触发门限选择。5V/TTL数字触发由SSI接口接入,或由外部SMB接口接入用以同步多个设备。可以使用后触发,预触发,延迟触发和中触发模式来采集数据。PCI-9820也具有重复触发采集功能,因此用户可以在随着连续的触发间隔极短的触发事件而来的多个片段内获取数据。多设备同步
在PCI-9820中,一个同步总线 (系统同步接口system synchronization interface, SSI) 在一个或多个PCI-9820设备之间传递时钟和触发信号。SSI可以通过共同的触发信号,或者用于多个设备的采集的单个采样时钟以达到不同采集设备的同步。校准
PCI-9820的自动校准功能是由微调DAC校准模拟输入通道的偏移和增益误差而实现的。一旦校准过程结束,校准数据将被存储至EEPROM中,因此这些数据能够被板卡在需要时装入和使用。因为所有的校准是由软件指令自动执行的,故用户不必调整调谐电位器来校准板卡。特性
·支持32位3.3V/5V PCI总线
·14位A/D分辨率
·使用内部时钟源时每通道采样率可达60MS/s
·使用外部时钟源时每通道采样率可达65MS/s
·在“乒乓”(ping-pang)模式下采样率可达130MS/s
·2通道单端双极输入
·-3dB带宽>30MHz
·达512MB的板载SODIMM SDRAM
·可编程的输入信号幅度范围:±1V和±5V
·用户可选的输入阻抗:50Ω或高阻
·支持Scatter-gather的DMA数据传输
·模拟与数字触发
·全自动校准
·多卡同步
·紧凑的标准半长卡
·支持的操作系统
·Windows 2000/NT/XP/9X
·推荐软件
·VB/VC++/Delphi
·DAQBench
·驱动支持
·用于Windows 2000/NT/XP/9x的WD-DASK
·用于Red Hat Linux的WD-DASK/X
·适用于LabVIEW的DAQ-LVIEW PnP订购须知
PCI-9820D/128-0 2-CH 65 MS/s 14-Bit 板载 128 MB 内存
PCI-9820D/512-0 2-CH 65 MS/s 14-Bit 板载 512 MB 内存

其它型号的采集卡:

美国GAGE 动态信号系统工程公司高速数据采集卡报价:

特点\型号
采样率
位数
内存
通道
价格/详细资料

单通道
双通道




500MS/s

8bit
128K256M
1
   2xxxx
4GS/s

8bit
256M4G
1
   9xxxx
3GS/s
1.5GS/s
8bit
256M4G
2
   9xxxx
3GS/s

8bit
256M4G
1
   8xxxx
2GS/s
1GS/s
8bit
256M4G
2
   7xxxx
1GS/s
500MS/s
8bit
256M4G
2
   6xxxx
1GS/s

8bit
256M4G
1
   5xxxx








10MS/s
12bit
128M2G
2,4,8
   2xxxx

25MS/s
12bit
128M2G
2,4,8
   2xxxx

50MS/s
12bit
128M2G
2,4,8
   3xxxx

65MS/s
12bit
128M2G
2,4,8
   3xxxx

100MS/s
12bit
128M2G
2,4,8
   4xxxx

125MS/s
12bit
128M2G
2,4,8
   5xxxx
400M
200MS/s
12bit
32M2G
2
   7xxxx
CS122G1
2GS/s

12bit
128M2G
1
   12xxxx
CS121G2

1GS/s
12bit
128M2G
2
   13xxxx
CS121G1
1GS/s

12bit
128M2G
1
   11xxxx
500M

12bit
128M2G
1
   8xxxx

500MS/s
12bit
128M2G
2
   9xxxx








10MS/s
14bit
128M2G
2,4,8
   3xxxx

25MS/s
14bit
128M2G
2,4,8
   3xxxx

50MS/s
14bit
128M2G
2,4,8
   3xxxx

65MS/s
14bit
128M2G
2,4,8
   4xxxx

100MS/s
14bit
128M2G
2,4,8
   5xxxx

125MS/s
14bit
128M2G
2,4,8
   5xxxx
200MS/s
200MS/s
14bit
32M2G
2
   6xxxx
105MS/s
105MS/s
14bit
32M5G
2
   5xxxx
100MS/s
50MS/s
14bit
1M 8M
16
   7xxxx








100MS/s
16bit
128M2G
2,4
6xxxx

200MS/s
16bit
128M2G
2,4
   7xxxx

10MS/s
16bit
128M2G
2,4,8
   4xxxx

25MS/s
16bit
128M2G
2,4,8
   5xxxx

10MS/s
16bit
1M1G
2,4,6,8
   5xxxx

2.5MS/s
16bit
1M1G
2,4,6,8
   3xxxx








详细技术参数及资料请索要:sales@pc17.com.cn
