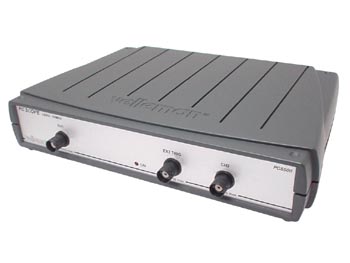

基于PC的数字示波器 PCS500

模拟带宽:50MHz, 1GSa/s等效采样,50MSa/s实时采样, 存储深度:4 K,带电脑光隔离保护
生产厂商: 迪阳或代理 产品型号: PCS500
产品简介: 模拟带宽:50MHz, 1GSa/s等效采样,50MSa/s实时采样, 存储深度:4 K,带电脑光隔离保护

PCS500数字存储示波器,是通过计算机并口连接的,显示波形在计算机上完成的,并与计算机完全隔离,还可以利用互联网进行远端测试传递论证等,示波器和瞬态   记录仪有二个独立的通道,采样频率高达1GHz,所有在屏幕上显示的波形都能以文档方式保存,或进行波形比较。

技术指标:

配置:

PCS500A主机,9-10Vdc / 1000mA适配电源 ,2 根测试探头 ,PC 并口电缆,使用手册,

CD 盘软件

示波器 :

  l)  时基 : 每格20ns 100ms

 2)  触发源 : CH1, CH2, 外部或自由运行

 3)  触发沿 : 上升或下降

 4) 触发电平 : 每格1/2步调节

 5)  插值计算 : 线性或平滑

 6)  标记 : 电压和频率

 7)   输入灵敏度 : 5mV 15V / 每格 并有自动设置功能

预触发功能

 8)   RMS 读数(only AC component)

 9)   采样深度 : 4096 个采样点 / 每通道

 10)  采样频率 :

 11) 实时采样 : 1.25KHz 50MHz

 12) 重复采样 : 1GHz

频谱分析 :

  1)  频率范围 : 0...1.2KHz 25MHz

  2)  线性 或 对数在时基刻度下

  3)  运行原理 : FFT (快速富立叶变换)

  4)  FFT 解析度 : 2048 线

  5)  FFT 输入通道 : CH1 CH2

缩放功能

  6) 对频率和振幅进行标注

  7)  瞬态记录仪 :

  8)   时间刻度 : 20ms/每格
