USB口(十合一)12~~16位虚拟仪器,采集卡

12位、14位、16位、多通道USB示波器,可用于高速采集卡,提供二次开发,Labview 驱动,由北京迪阳公司全球热卖。
生产厂商: 泰普公司 产品型号: HS5-1~~500MHz
产品简介: 12位、14位、16位、多通道USB示波器,可用于高速采集卡,提供二次开发,Labview 驱动,由北京迪阳公司全球热卖。



        Handyscope HS5   产品极其过硬,软、硬件做到极致!!

世界上最优秀的500 MHz采样,12~16 位 USB示波器同30 MHz 任意波形发生器

                       (五合一仪器)数据手册







 最新款、最完美HS5系列双通道高分辨率示波器同函数发生器。

这款强大的高速USB示波器有500MHz/s的采样率,有可变的12、14、16位的高分辨率,内存有64MB采样点,极其精准的内置30 MHz,14位常数数据大小(CDS)的任意波形发生器,有24 V峰值输出,产生真正的精准信号。是其它波形发生器精度的十倍,HS5示波器支持20 MS/s连续采集数据到硬盘,可与其它示波器使用CMI接口形成一个多通道同步时基同步组合仪表。CMI接口可通过该 HS5默认。或者HS5也可以提供科学测试连接,对每个通道的电阻测量。HS5同其它任何同类示波器和函数发生器其灵活性和质量是无与伦比的。

这款强大的双通道高分辨率示波器同函数发生器,功能强,易携带,特超值,对于预算有限的单位而言是一个不错的选择。


HS5系列综合测试仪:


是一款非常强大的基于PC的十合一综合测试仪,它包括

(数字存储示波器,FFT频谱分析仪, 任意波形发生器, 瞬态\连续波形记录仪, 数字多用表,I2C协议分析仪,CAN总线分析仪,串口分析仪,SM总线,PM总线,TWI总线,Access总线,J1939解码,音频分析,MIDI、DMX分析).这款最新推出USB2.0接口,便携式综合仪器。



  几乎能解决所有测量问题二次开发解决所有采集问题



                是真正的流动实验室!




          传统仪器:(体积大)             组合仪器:(精巧)


仪器进化过程:




 你的全功能测试测量实验室

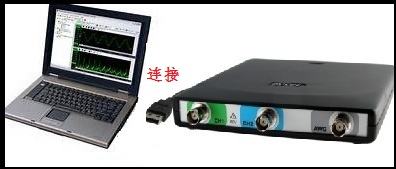

你可任意把 HS5 系列电脑示波器用作一台高端示波器、频谱分析仪、函数发生器、任意波形发生器和协议解码器。功能全面的电子实验室集合在一个紧凑的、低成本又USB供电的仪器内。

HS5型最超值并且特别适用于教学、兴趣爱好和现场维护使用。在实验室内,低成本让每人都有一台示波器,而不是多人共用。

HS5型增加了缓存深度最大可达 64 MS,加大了带宽最大可达 250 MHz,并且有更快的波形刷新率。HS5型能够让你进行先进的波形分析。它们特别适用于设计开发、调试和串行解码。



关键技术参数:



示波器/频谱分析/电压表/任意波形发生器

14bit (0.006%) 分辨率 (16bit增强分辨率) 1uHz到30MHz正弦、方波、三角、和任意波形

500MS/s采样240MS/s , 14bit , 64M采样任意波

250MH带宽-12V到+12V输出(24Vpp)

每通道高达64MB存储深度1ppm时基精度

0.25%直流(DC)垂直精度寄生(非谐波失真)<-75dB

1ppm时基精8ns上升和下降时间



可选型号:

型号

最大采样  /流盘速率

最大AWG频率

最大记录长度     带宽               价格

HS5-530XM

500MS/s       20MS/s

 30MHz

  64MB              250MHz          19800元

HS5-220XM

200MS/s       10MS/s

 30MHz

  64MB              100MHz          17800元

HS5-110XM

100MS/s        5MS/s

 10MHz

  64MB                50MHz          16800元

HS5-55XM

50MS/s         2MS/s

  5MHz

  64MB                20MHz          13800元



其二次开发软件,能搭建任何高速采集系统。

独特的能性

HandyScope HS5 是第一款采样速率500MHz/s,

12~~16位柔性分辨率,250MHz带宽的USB供电示波器

由于高分辨率和高带宽,这使它有能力分析幅值非常小的高速信号,

能够显示较小信号的失真度。

以太网远程测量:

HS5、HS6 可通过连接树莓派Pi 微型单板机,实现以太网Ethement 远程测量采集控制如下图:

以太网数据采集卡



高幅值分辨率:

独立示波器通常只有8bit 或 9bit 较低的垂直分辨率,显示屏通常也只有5.7寸或8.5寸显示屏,以它们实际的分辨率显示信号并不很精准。放大功能也不能显示更多的信号细节。

而HS5具有14bit和16bit更高的显示分辨率。其柔性分辨率特性,显示同一信号时,HS5比独立示波器显示信号细节大256倍。用24寸电脑显示屏立即能看到信号的全貌,极小的信号偏差也能看到,用波形缩放功能有可能查看到更多的信号细节。

HS5可以与其他示波器使用CMI接口形成一个多通道同步时基同步组合仪表。CMI接口可通过HS5默认。

 可选:科学连接测试:实时探测连接验证,对所有通道电阻测量准确快速。

数字示波器功能:


高幅值分辨率,是标准示波器的256倍

独立示波器通常只有8bit 或 9bit 较低的分辨率,组合仅有5.7寸或8.5寸的显示屏,以它们实际的分辨率显示信号。放大功能也不能显示更多的信号细节。

而Handyscope  HS5具有14bit和16bit更高的显示分辨率,使其成为一个真正高精度的示波器。由于它的高分辨率,使初始信号的采样更加精确,量化误差更低。更高分辨率的效果可以从下图中清晰看到:


显示同一信号时,Handyscope  HS5高分辨率示波器比独立示波器显示信号细节大256倍。用24寸电脑显示屏立即能看到信号的全貌,极小的信号偏差也能看到,由于分辨率高,用波形缩放功能有可能查看到更多的信号细节。


   示波器/频谱分析仪/ 万用电表 / 数据记录仪/协议分析仪

   14 bit (0.006 %) 分辨率 (16 bit 增强分辨率)

    500 MS/s 采样

    250 MHz 带宽

    每通道32 M存储深度

    20 MS/s连续流盘不丢数

                            0.25 % 直流(DC)垂直精度,0.1%典型

                            1 ppm 时基精度

                            USB口 供电



如图所示,两个显示器显示的是相同信号的测量结果。左边显示器的尺寸相当于标准示波器的尺寸;在8bit分辨率下,缩放功能无法显示更多细节。右边显示器相当于标准电脑屏幕上的最大化窗口;在14bit分辨率下,缩放仍然可以显示更多细节。



行业领军1ppm示波器

Handyscope  HS5 的时基比竞争对手中可以相比的仪器要领先25到100倍。由于其时基精度为1ppm,频率和时间可以测量得非常精确。连接多种仪器使其成为一个大的联合仪器也不影响时基精度,联合仪器之间的时间偏差是0ppm。


组合多种仪器,充分同步测量

Handyscope  HS5配有精细化同步总线,允许相互连接多个Handyscope  HS5的仪器,然后作为联合仪器使用。联合的Handyscope  HS5其中之一会充当主站,其他的为从动装置。所有仪器会在相同的采样频率下测量(0ppm偏差!)。除了同步总线之外,还有触发器总线和检测总线系统。多个Handyscope  HS5可以使用耦合电缆相互连接。仪器的最大连接数量仅仅受可用的USB接口数量限制。

当多通道软件启动之后,组合的Handyscope  HS5就会被识别(每个Handyscope  HS5都有一个唯一的编号)然后自动组合成一个更大的仪器。同步总线和触发器总线都会因为正确的阻抗而在两端自动终止。

使用者不需要放置终端。仪器的连接是完全自动的。唯一可能发生的事情就是,例如8通道的仪器仅适用于Handyscope  HS5,不适用于其他USB示波器



频谱分析功能:

Handyscope  HS5明确地终结了频谱分析仪很昂贵、难以控制、很难搞懂的这种想法。频谱分析仪的灵活性很大,使其不仅仅适用于测量信号传送器和接收器的高频信号。频谱分析仪沿着X轴和Y轴显示频率的信号大小。这就是所谓的频率范围显示。

故障排查通常要用到示波器。但是当干扰的振幅很小且包含很多频率时,在示波器上看到这些信号很糟糕的。它们看起来像是噪声信号。但是,当这些信号放在HS5频谱仪的频率范围内观察时,信号中出现的干扰信号以及它们所包含的频率就能更好地看出来。

当举例的测量在有开关电源的系统上执行时,由电源造成的干扰通过在频率范围内测量,很容易被检测到。开关电源的切换频率由靠近电源感应器的探头进行测量。这种独特的切换频率现在是已知的,并且可以存储于参数通道中。如果这种频率在系统的其他地方也能测到,那么它是由电源引起的。可以使用预防措施来抑制来自开关电源的干扰信号。抑制情况可以使用Handyscope  HS5 USB频谱分析仪直接测量。这种故障排查的方法只适合Handyscope  HS5(Handyscope  HS5是独一无二的),因为它拥有:

Ÿ   250MHz 带宽

Ÿ   14bit 和16bit 分辨率

Ÿ   32M 样本存储器

Ÿ   FFT超快计算器

由于Handyscope  HS5在频率范围的测量有很高的分辨率,所以干扰的检测和分析精度可以达到0.1赫兹。高达16M的频率分量也可以在图表中显示出来。由于Handyscope  HS5的高分辨率(14bit 和16bit 分辨率,32M 样本存储器),再小的干扰也能轻易被检测到。当使用预防措施抑制干扰时,其效果也能通过Handyscope  HS5立刻检测出来。由于Handyscope  HS5的高分辨率和大存储器,动态范围超过120 dB的频谱也可以测量。这是同类产品中独一无二的。因为动态范围大,所以失真的测量值可以很好地显示出来。

每通道32M样本存储深度

当在高采样频率下测量时,长的记录长度是必备的,否则信号测量完成之前,结果缓冲区就已经满了。大部分示波器的样本存储量在2.5k或100k,而Handyscope  HS5每通道拥有32M 样本存储量。这给使用者多出了300到10000倍的存储量。深存储的优势在于,只出现一次的很快的现象也可以精确测量,或者完成串行通信信号模块如CAN总线信号的同时测量。在USB频谱分析仪中,深存储提供了一个优势,创建大的动态范围,使频率范围内的故障排查成为一个新的标准。

Handyscope  HS5无限缩放的特点使其无论挑选多长的记录长度,都能放大成一个独立的样本。



图中所示为一个30M样本长度的测量结果。相同的信号在不同的缩放因子下显示了四次,右下图显示了总长度300ms中的0.01ms的信号,缩放因子为30000。仍然为精确的信号分析提供了充足的细节。



Sure Connect连接测试和电阻测量

Sure Connect连接测试可以立即显示探头或夹子是否接通了电路。不用怀疑是探头没有接通还是真的没有信号。这在很多情况下是很有用的,比如当探头表面生锈无法很好地接通的时候,或者当回探连接器困在狭小空间的时候。只要简单地激活SureConnect,你就能立刻知道是否已经接通。SureConnect在Handyscope  HS5上可以视情况使用。有SureConnect的Handyscope  HS5同时也可以对所有通道进行电阻测量。电阻达到2MOhm就可以进行测量。电阻可以通过仪表显示,也可以对应时间绘制成曲线图,创建一个Ohm范围即可。

示波器显示振幅对时间视图,与之相反,频谱视图通过绘制振幅对频率的图形显示新细节。频谱视图最适用于查找信号上的噪音和串扰原因,这种信号在时域中常常看起来很无随意。频谱视图模式也常常用于测试失真、频率响应和放大器、滤波器和振荡器的稳定性。在中的频谱分析仪是快速傅立叶变换 (FFT) 型,与传统扫频频谱分析仪不同,它能够显示单个、非重复波形的频谱。

示波器具有低噪音、低失真的前端设计和我们高分辨率示波器,提供超水平的动态范围 (> 100 dB SFDR for the 4262)。这使之能够显示信号细节,而其它示波器和专用分析仪却做不到。

设置的全范围让你控制所有频谱带 (FFT bins)、窗口类型、定标 (linear、log、log/log)和显示模式(瞬间、平均、或者尖峰保持)。

你可显示多个频谱视图,带有不同通道选项和放大系数、和把这些排放在相同数据示波器视图的旁边。全部自动频域测量值可添加到显示中,包括THD、THD+N、SNR、SINAD和IMD。

波罩容限测试可应用于频谱实现自动化测试,并且你甚至可用任意波形发生器和频谱模式一起做扫频标量网络分析。


高性能数字多用表功能:


万用表是用来对信号进行测量,然后确定一个或几个信号的特性,用图示

或仪表盘的方式来显示这些信号。

万用表也可以用来测量或监测信号的特定属性,如有效值、频率、最大值等等,用万用表图示显示,能非常有助于调节电路的特定属性,例如调整偏移量为零等。

HS5万用表功能具有以下特点:

显示任意数量的源信号。可以直接从HS5硬件仪器来的信号,但也由I / O创建的数学信号。

在数字显示或表中显示每个属性,万用表可以同时打开多个显示窗口,可以在许多方面进行配置:

颜色设置、位数、小数、自动前缀或关闭等。

Handyscope  HS5有16bit的高分辨率,可以用来做综合的、精确的高性能数字万用表,有很好的技术参数(例如均方根RMS、最高峰值、最大值、最小值、平均值、方差、标准偏差、频率、工作周期、峰值系数、上升时间、下降时间、dBm总谐波失真(THD)等)。数值和仪表显示器都可以使用。Handyscope  HS5的1ppm的时基稳定且非常精确,使频率和时间的精确测量成为可能。这些特质使额外的万用表或频率计成了多余的仪器,这使得Handyscope  HS5成为同类产品中独一无二的。

你可以创建多个显示窗口,任何大小、各种布局,随心所欲。



数据记录仪功能:

波形记录仪对于测量比较慢的信号是一个理想的仪器,比如:对室内的温度或移动的

物体,这款瞬态波形记录仪是可以直接记录的仪器, 这就意味着每次采样都能立即显

示。而示波器虽然能记录波形和显示波形。 但当很慢的采样速率选择时,示波器就需

有很长的等待时间。瞬态记录仪可在0.01秒和500之间采样,最大采样深度为 32760

字节, 最长测量记录时间为190 天,当测量时,每个采样点是以象素方式显示,当采样

的数量大于显示宽度时,有两种不一样的方法显示屏幕显示不下的数据,一种是扫描方法,

另一种是滚动方式,用扫描方式时,开始屏幕是干净的,然后从左到右被采样数据填满,

周而复始,用滚动方式时,数据显示轨迹的移动是从右到左的显示。对于其它功能而言,

瞬态记录仪相当于示波器 :

64MB存储深度保持采样数据不丢失 。用可缩放的滑块很容易在时间轴上缩放数据。

用可移动的绘图和缩放功能调节垂直偏移和增益。方便使用的快速工具栏按钮。外部游

标测量。所有设置可通过弹出菜单访问。存储和重放基本信号。用工具栏快速按钮很容易

访问所有的功能。注释标签可对所采集的信号中突发事件进行标注。支持彩色硬拷贝功能。

所有的控制功能都有说明解释。

显示游标最大的做用是能分析测量信号,除此之外还能测量均方根值,峰峰值,平均值,

最大和最小值。

 当具备了无限深存储之后,测量的数据直接流传入磁盘成为可能。在14位分辨率下,Handyscope  HS5可以每秒流传20M样本。使用流传测量,复杂的问题也可以轻松进行测量、追溯和分析。



极度低失真任意波形发生器:


独有的CDS技术比传统的DDS合成技术的波形发生器,总的谐波失真要小的多,输出精度高得多而且不失真。

Handyscope  HS5是第一个拥有内置30MHz信号发生器的高分辨率USB示波器。内置USB任意波形发生器使用了最新的信号合成技术,由TiePie的工程师所开发,在同类产品中信号精度最好。轻松超越昂贵的独立任意波形发生器。在100kHz信号频率下,寄生失真低至-85dB,振幅频谱平坦,上升时间为8ns,创建的信号近乎完美。再加上输出电压24 Vpp,14bit分辨率,240 MS/s,64M采样波形缓冲区,这些使Handyscope  HS5 AWG成为了一个真正高质量的信号发生器。标准信号图形如正弦波、方波、三角波、脉冲波、DC和噪音都可以得到。当需要自定义信号图形时,可以在64M大样本存储器中创建,或者从示波器中加载以前测量的信号。

 1 µHz 到30 MHz正弦、方波、三角和任意波

240 MS/s, 14 bit, 64 M采样任意波

-12V到+12V输出(24Vpp)

1 ppm 时基精度

寄生(非谐波失真)<-75 dB

8 ns上升和下降时间



串行总线解码和协议分析:

Handyscope  HS5的各种串行协议分析器可以用来分析和调试串行数据总线。串行数据的数据信息会在表格中详尽地显示出来。定位“错误的”数据包变得非常容易。对每一个开发人员或维修技师来说,这都是一个受欢迎的选项。协议分析器可以用在CAN总线数据、I2C通信和其他各种串行数据通信上。

图显示的是解码的CAN总线信息。

HS5具备 I2C协议分析仪,CA N总线分析仪,串口分析仪,SM总线,PM总线,TWI总线,Access总线,J1939解码,音频分析,MIDI、DMX分析

随机附件:

handyscope HS5 主机

2个示波器探头1:1~1:10 - hp-9250

1个外部电源电缆(USB)

光盘与多通道示波器软件和驱动程序

仪器说明书

软件使用手册

二次开发能力:

提供全套软件开发包,包括例程。

附带的驱动和软件开发包(SDK)使你能够编写你自己的软件以及包括Windows、和 Linux (包括Raspberry Pi) 驱动。

例程代码显示如何接入第三方软件包例如Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB。

该驱动支持USB数据流,这种模式可捕获无缝连续数据,通过USB端口直接传输到电脑的RAM或者硬盘,速率最大为20MS/s。并且捕获规模只受限于电脑的存储器。在数据流模式下的采样率受制于电脑的规格和应用程序加载。



应用场合:适合于各种高速应用,包括:

·    雷达 / 激光雷达 / 声纳

·    半导体测试

·    生产线测试

·    高速采集

·    信号情报 (SIGINT)

·    物理学研究

·    医学成像

·    非破坏性测试(无损检测)

易用的界面:

打开HS5的示波器软件,你一定毫不陌生,天天都会见到用到的菜单栏、工具条、快捷键、鼠标点击、截屏、保存、分析、分享、转眼间发到朋友圈、协同工作等等。因为我们的工作已离不开电脑,这就是电脑示波器对电子工程师的魔力所在-越用越爱用,跟本离不开。

对于一个像我这样的软件人,可以在60秒内学会使用我们的示波器,并且能把一个信号显示在屏幕上。但是在使用传统硬件示波器时,我和很多硬件人都要花数分钟到数小时才能弄明白。

操作简单

方便的工具栏为控制Handyscope  HS5提供了多种方法。工具栏完全可以根据用户的需求来定制。工具栏按钮的大小可以更改为简化触摸屏装置。工具栏的这些适用于基本的操作,像保存或恢复每个运行仪器、每个通道和快捷功能的测试结果。使用快捷功能,负责的测试可以通过单击立即执行。


创建一个新图表

创建一个Yt示波器图像

创建一个XY示波器图像

创建一个频谱分析仪图像

创建一个数据记录器图像

创建一个CAN总线分析仪图像

创建一个I2C分析仪图像

创建一个串行分析仪图像


每一个图表都有光标测量,很多信号特性可以表征出来。

样本值在左光标处

样本值在右光标处

左右光标之间的值差

  光标之间的斜率

光标之间的最大值

光标之间的最小值

 光标之间的顶底值

 光标之间的RMS

 光标之间的平均值

光标之间数值的方差

光标之间数值的标准偏差

光标之间的信号频率

光标之间的信号工作周期

光标之间的信号峰值系数

光标之间的信号上升时间

光标之间的信号下降时间

光标之间的信号dBm



对深度信号分析进行精细运算:

Handyscope  HS5的多通道软件提供了各种各样的运算操作,如加法、减法、乘法、除法、积分、微分、平方、取对数等。这些运算操作以程序处理块的形式加以使用,也可以用来处理测量的信号和参数信号。

除了基本的运算操作,还有几个程序处理块用来执行其他更复杂的数据操作,例如求最小值或最大值、限制指定区间、求平均值、应用增益和偏移补偿、重新采样等。

这些运算程序处理块的组合提供了无限的可能,即构建复杂的运算操作用来透彻地分析你的测量结果,从你的数据中获得所有你需要的信息。这些操作的结果可以在一个或多个图表中显示,也可以通过表格中的数字显示,还可以用各种一般的文件格式写入磁盘。

这个测量结果对XY图区域进行表征,使用了乘法、积分和1/0型的微分。数值窗口显示该区域的结果:16 V2

对信号应用增益和偏移补偿

对信号累加或累减

对信号连乘或连除

对信号取平方根

对信号取绝对值

对信号求微分

对信号求积分

对信号取对数

对信号应用低通滤波器

对连续测量值求平均数

限制信号幅度

对不同大小的信号重新取样

收集流动数据块

对信号执行快速傅里叶变换

求信号工作周期


小结:

Handyscope HS5系列是PC示波器领域的公认的市场霸主。PC示波器是传统台式示波器的现代替代品。我们有多种多样的专业PC数字示波器,它们提供传统测试设备(数字存储示波器,频谱分析仪,万用表和数字记录仪,波形发生器,协议分析仪)的所有功能,并且我们组合仪器的价格,是传统仪器价格的十分之一,而且有很多功能是台式示波器所不具备的。

通过把几种仪器整合成一个小型模块,PC示波器比传统测试设备更轻便。当用于一个网络时,现场工程师能够携带一个全面的电子实验室在他们的 PC 内。

经过20多年的研发和不断改进,我们已经把PC示波器做到了极致!高质量的产品获得了专家和用户的认可。我们的客户通过成为我们的终身用户和为我们推荐新用户来支持我们的发展。

教学实验;

北京迪阳公司提供了很多测量的例子和技术说明,为初次使用者提供更多的信息,关于如何使用Handyscope HS5 以及Handyscope HS5可以在何种领域中使用。基本的测量信息也已给出。是初次使用者必备的技能,是熟练的测量专家们灵感的来源。

Handyscope HS5 给使用者提供了一个高精度的仪器,不论是振幅(高达16位)上,时间上,还是频率(32M存储,1ppm)上。一体化的仪器确保大多数测量问题都可以解决,故障排查限制在一个绝对极小值。如果你从事研究和开发、制造、服务或教育行业,Handyscope HS5就是你显示并分析信号的需要配置的那台仪器。在极低的预算下获得卓越的精细的测量效果,Handyscope HS5使之成为可能,不论现在还是未来。
