手持及台式示波器DSO8060

250MHz 采样速率 50MHz 模拟带宽 0.1mV 灵敏度 5mV 到20V/每格 用12步 50ns 到1小时/每格时基用34步,五合一示波器
生产厂商: HANTEK公司 产品型号: DSO8060
产品简介: 250MHz 采样速率 50MHz 模拟带宽 0.1mV 灵敏度 5mV 到20V/每格 用12步 50ns 到1小时/每格时基用34步,五合一示波器
DSO8060五合一移动实验室:示波器/任意信号源/频率计数器/频谱分析/万用表
划时代的多功能便携式手持示波器:
型号
实时采样率等效采样
带宽
存储
简介
价格
DSO1050C
250MS/s 实时 50GS/s 等效
50MHz
32K
示波器+频谱+万用表
1800元
DSO1060
250MS/s 实时 50GS/s 等效
50MHz
32K
示波器+频谱+6000计数万用表
1900元
DSO8060
250MS/s 实时 50GS/s 等效
50MHz
32K
示波器+任意信号源+频率计数
+频谱分析+万用表
2100
DSO1200
500MS/s 实时 50GS/s 等效
200MHz
32K
示波器+频谱+6000计数万用表
2200






DSO1062B
1GS/s 实时   25GS/s 等效
60MHz
1MB
示波器+频谱+6000计数万用表
2300
DSO1102B
1GS/s 实时   25GS/s 等效
100MHz
1MB
示波器+频谱+6000计数万用表
2400
DSO1202B
1GS/s 实时   25GS/s 等效
200MHz
1MB
示波器+频谱+6000计数万用表
2500






DSO1062S
1GS/s 实时   25GS/s 等效
60MHz
1MB
隔离示波器+频谱+万用表
2400
DSO1122S
1GS/s 实时   25GS/s 等效
120MHz
1MB
隔离示波器+频谱+万用表
2600
DSO1152S
1GS/s 实时   25GS/s 等效
150MHz
1MB
隔离示波器+频谱+万用表
2800
DSO1202S
1GS/s 实时   25GS/s 等效
200MHz
1MB
隔离示波器+频谱+万用表
2980






DSO1062BV
1GS/s 实时   25GS/s 等效
60MHz
1MB
示波器+频谱+万用表(内置视频帮助,2G SD
2800
DSO1102BV
1GS/s 实时   25GS/s 等效
120MHz
1MB
示波器+频谱+万用表(内置视频帮助,2G SD
2980
DSO1202BV
1GS/s 实时   25GS/s 等效
200MHz
1MB
示波器+频谱+万用表(内置视频帮助,2G SD
2900






DSO1062CV
1GS/s 实时   25GS/s 等效
60MHz
40K
示波器+频谱+万用表(内置视频帮助,2G SD
2600
DSO1102CV
1GS/s 实时   25GS/s 等效
120MHz
40K
示波器+频谱+万用表(内置视频帮助,2G SD
2900
DSO1202CV
1GS/s 实时   25GS/s 等效
200MHz
40K
示波器+频谱+万用表(内置视频帮助,2G SD
2600







适合专业人士,非专业人士:用于工业现场,电子维修,汽车修理,及各种测控场合,我们的目地是使DSO8060系列产品成为用户的朋友,DSO8060系列产品是一款性价比极高的手持示波器,主要特点是:低噪音,高灵敏度,轻便的重量,不反光的LCD显示屏,后备电池或可冲电电池,除此之外DSO8060还提供10种不同的屏幕版面,对初学者和专业人士将,赞不绝口,全自动设置功能使用户很快掌握,用户完成测量不用物理的手动调节.由于后备电池与测量探头是绝缘的,所以完成移动测量是安全的.由于这些特点,使得DSO8060对专业人士是必不可少的
FCC认证
可USB口连接电脑用

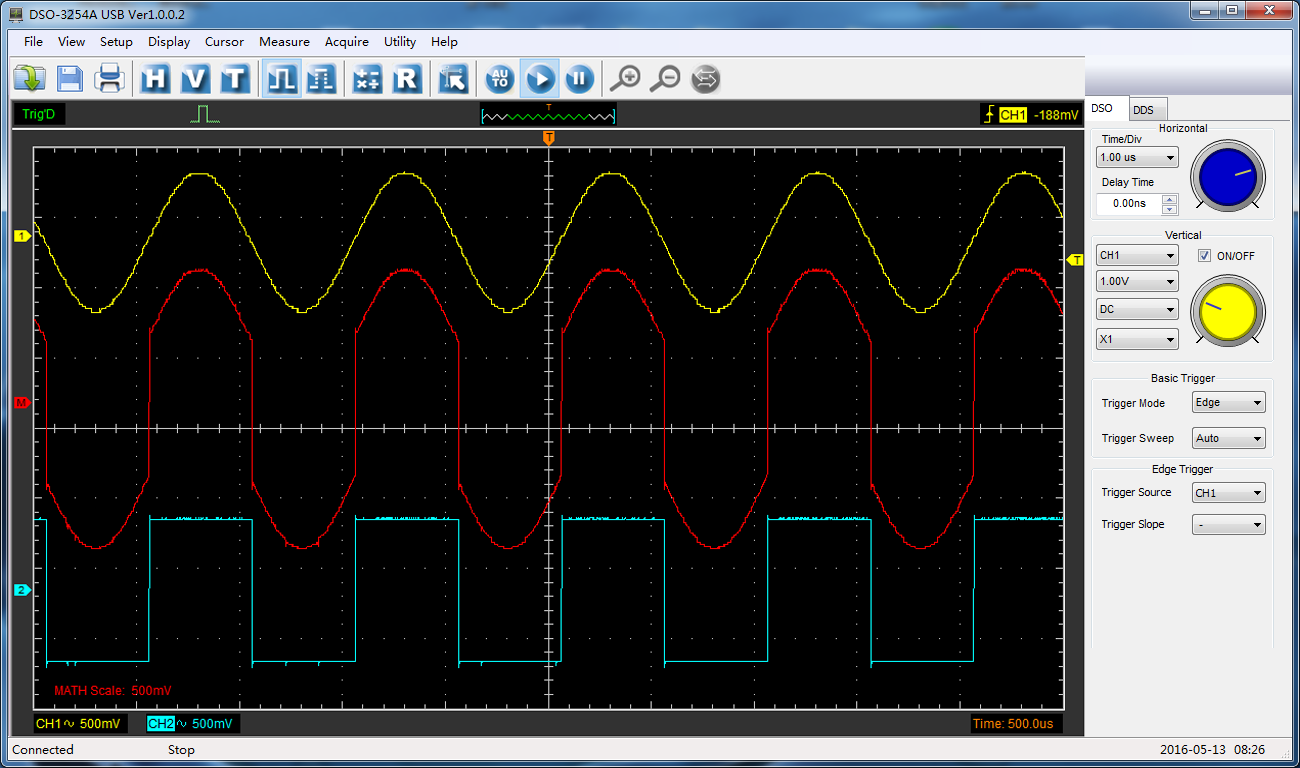

通道运算MATH,通道参考REF
6000 COUNT数字万用表
多种光标测量功能
22种波形参数计算功能
交替扩展,便于搜索信号

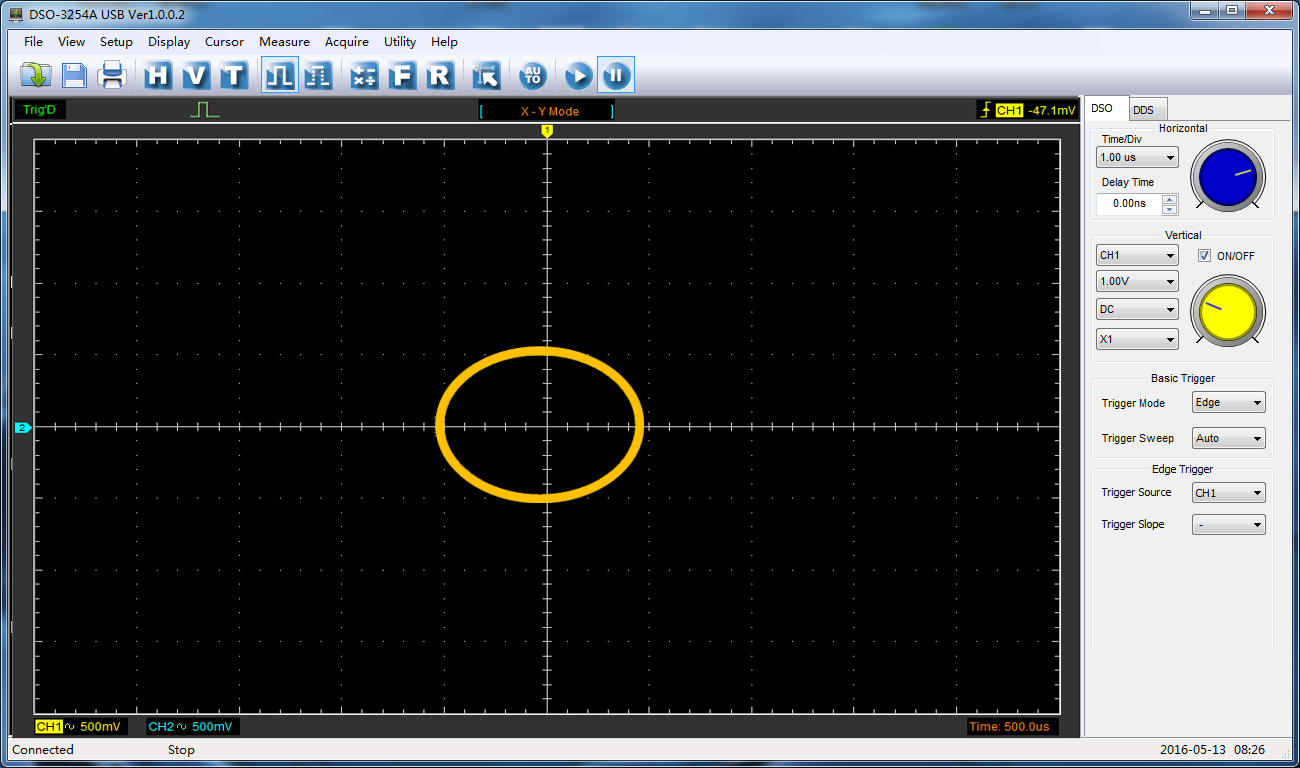

X-Y显示模式

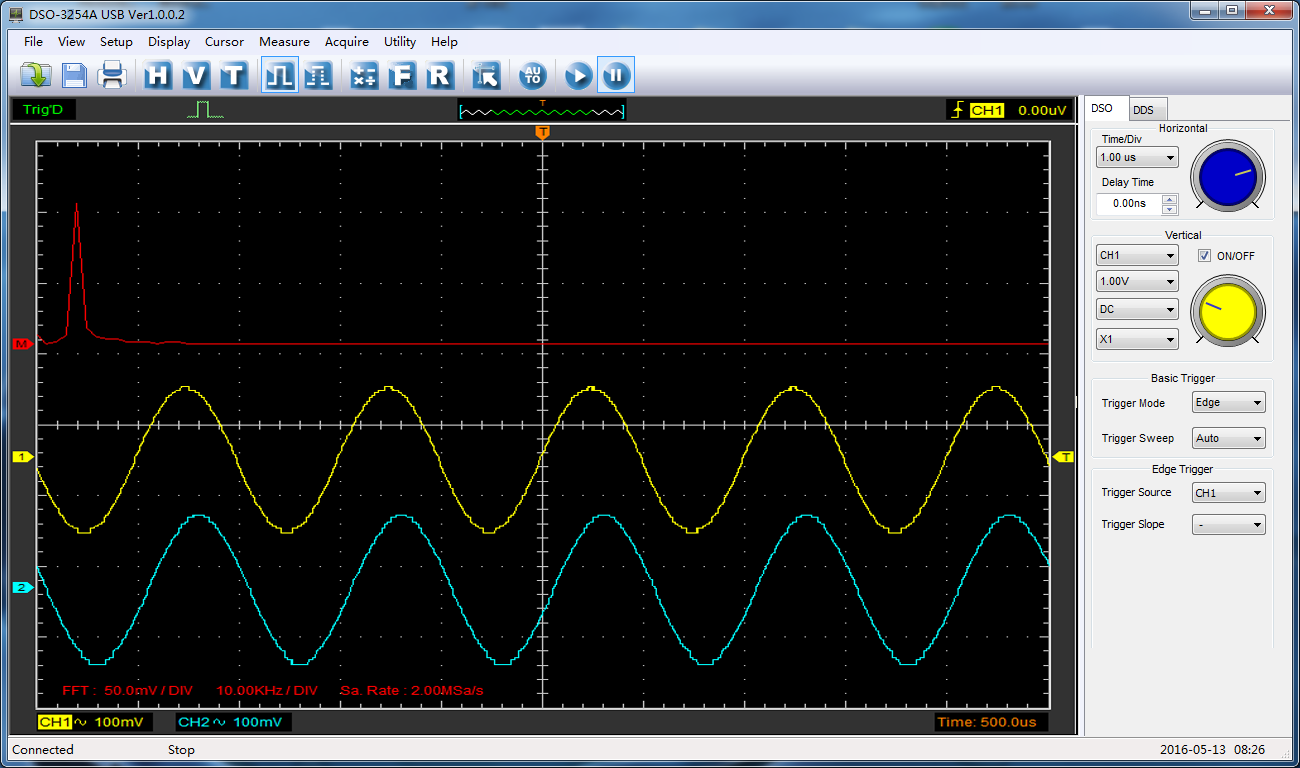

FFT 频谱分析
交替触发,双时基,观察
频率相差很大的两路信号
在等效采样模式下观察
超过100MHz的信号
文件管理器,方便文件
存储和管理
嵌入式帮助,快捷功能
提示
CE认证 LVD认证

       输出方波

4.特点:
 优良的工业设计,手感舒适美观.示波器各通道、时基、触发、和万用表各功能都有直接按键操作,
并且分区合理,操作方便快捷.
 DSO8060五合一移动实验室:示波器/任意信号源/频率计数器/频谱分析/万用表
 ·  信号源: 25Mz 任意波输出(正弦波可输出高达75 Mz,便于模拟传感器,200 MSa/s DDS12位垂直分辨率

·    高刷新率高采样率,250MS/s实时采样,50GS/s等效采样.

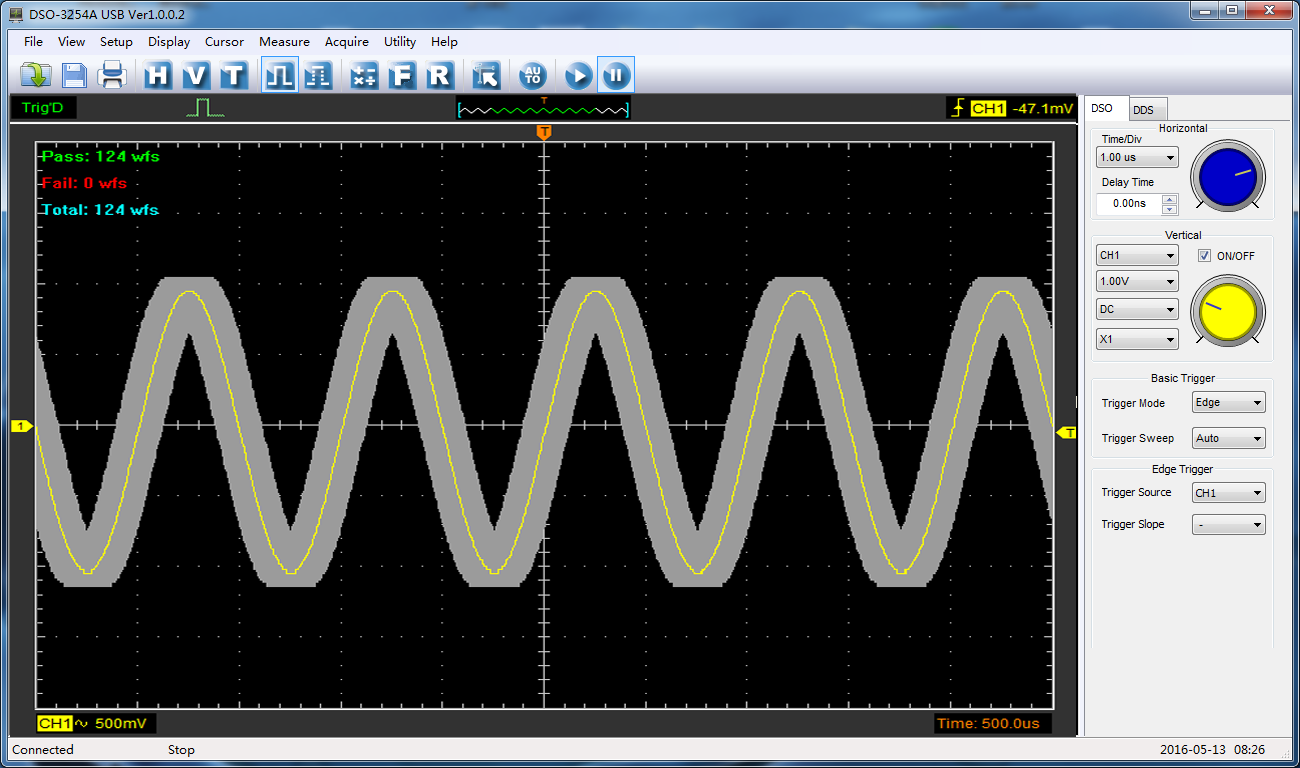

·    FFT频谱分析,加,,,,X-Y显示,20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用.
·    丰富的触发功能,双时基采样,便于观察不同频率的两路波形。
·    多达1000个波形的记录和回放功能。
·    优良的工业设计,手感舒适美观.示波器各通道、时基、触发、和万用表各功能都有直接按键操作,并且分区合理,操作方便快捷。
·    5.7英寸TFT LCDLED背光,清晰显示波形
·    集成USB Host & Device, 支持U盘存储,RS-232/LAN 选配,方便组网及远程控制。
·    小的尺寸(mm):240(L)x165(W)x50(H) ,便于携带.
·    波形数据可以按时间和电压输出到WORDEXCEL,BMP,JPG
·    二次开发库提供,Labview\VB\VC\ 开发示例提供

5.技术指标:


.应用程序:

软件支持: Windows NT, Windows 2000, Windows XP ,VISTA,Windows7

.二次开发:

    提供常用开发平台下的   DEMO源代码(VCCVIVBLABVIEW)
型号
DSO8060

示波器模式
垂直
通道
4
带宽
60MHz
上升时间
5.8ns
输入阻抗
电阻: 1M ; 电容: 15 pF
输入灵敏度
10mV/div to 5V/div
输入耦合
AC, DC and GND
垂直分辨率
8 bits
输入范围
400V (DC+AC Peak)
水平
实时采样率
250MSa/s
等效采样率
50GSa/s
存储深度
32k 单通道, 16k 双通道
时基范围
5ns/div~1000s/div
时基准确度
±50ppm
触发
触发源
CH1, CH2,EXT
触发模式
Edge, Pulse Width, Alternative,Video
X-Y模式
X轴输入
通道1
Y轴输入
通道2
Phrase Shift
Max.3 degree
自动测量
电压测量
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
时间测量
Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
延迟测量
两通道信号上升沿间的时间差
两通道信号下降沿间的时间差
光标测量
光标测量
Manual, Track, Auto Measure Modes
数据处理
数据处理
CH1+/- CH2, CH1xCH2, CH1/CH2, FFT, Invert
内部存储
内部存储
15 Waveforms and Setups





万用表模式
最大分辨率
6,000 Counts
功能
电压,电阻,电流,电容,通断,二极管
最大输入电压
AC: 600V, DC: 800V
最大输入电流
AC: 10A, DC: 10A

输入阻抗
10 MΩ


信号源模式
波形频率
DC~25MHz
DAC 时钟
2K~200MHz adjustable
频率分辨率
0.1%
通道数
1CH waveform output
波形深度
4KSa
垂直分辨率
12
频率稳定度
<30ppm
波形幅度
±3.5V Max.
输出阻抗
50 Ω
输出电流
50mA Ipeak=50mA
System BW
25M
谐波失真
-50dBc(1KHz), -40dBc(10KHz)
测频率通道
频率范围
DC~60MHz
输入信号幅度
400mVpp~18Vpp
耦合方式
DC
测频精度
±Time Base Error ±1 Count
输入阻抗
> 100KΩ
显示
TFT LCD Type
5.7 Inch with LED Backlight Display
显示分辨率
240 (Vertical) x 320 (Horizontal) Dots
通讯接口
标配
USB Host / Device 2.0 Full Speed Supported
选配
RS232, LAN
电源
充电器
输入AC 100V ~ 240V, 50Hz ~ 60Hz;输出: 9VDC, 2000mA
充电电池(标配)
6小时锂电池
尺寸和重量
尺寸
245 x 163 x 52 (mm)
净重
其他
独立的浮地隔离通道
万用表与示波器输入地是隔离的
