HS4-diff-10MHz 差分数据采集卡
TiePie Handyscope HS4?diff USB 差分采集卡（4 通道）

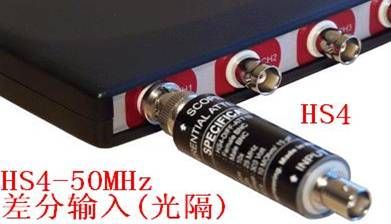

HS4?diff设备外观
核心参数：4 路隔离差分输入、50MHz 带宽、最高10~ 50MS/s 同步采样、软件可选 12/14/16bit 分辨率，USB2.0 供电，一机集成示波器 + 频谱仪 + 瞬态记录仪 + 万用表，支持 SDK 二次开发TiePie。
一、核心优势
原生隔离差分输入，避免地环路短路风险
4 通道全部隔离差分 BNC，通道间隔离 500V；不需要外接差分探头，直接浮地跨接被测两点，不依赖公共地，解决工业现场地环路干扰、共模电压带来的测量失真，不会把被测设备地短路烧坏电路板。
共模电压最高支持 200V，适合浮地电路、电机、开关电源桥臂测试。
分辨率软件自适应切换，兼顾速度与精度
12bit：最高 50MS/s 高速波形抓取；
14bit：中速，噪声更低；
16bit：高分辨率低速记录，适合传感器、小信号采集；
同一台设备，高速看瞬态波形、低速做高精度数据记录，不用换硬件。
多功能一体化，便携轻量化
USB 总线供电，无需外部电源；一台设备 = 示波器 + 频谱分析仪 + 瞬态记录仪 + 数字万用表；自带协议解码、FFT 谐波分析、THD 失真测量；支持 Windows/Linux SDK，可嵌入自研测试系统，适合台架、产线自动化测试。
多设备级联扩展通道
多台 HS4?diff 可以同步级联，最多扩展到 512 通道，适合多节点同步采集场景；每通道独立 128Kpts 存储深度，支持预触发、窗口触发，捕捉偶发异常瞬态信号。
输入量程覆盖宽
±200mV~±80V 全量程，搭配 TP?DA10 差分衰减器可到 300V，AC/DC 耦合可选，阻抗 2MΩ，兼顾微弱传感器信号和工业电压信号TiePie。
对比 HS6?diff：HS4?diff 主打性价比，带宽 50MHz；HS6?diff 带宽 250MHz、采样率 1GS/s、超大存储深度，成本更高；HS4?diff 足够大部分电力电子、传感器、超声、总线测试。
二、典型应用场景
1）电力电子与电源测试
开关电源、逆变器、变频器、UPS：测浮地桥臂电压、输出谐波、浪涌、瞬态掉电；
电机驱动：三相电机线电压，避开共模干扰，安全测量浮地电机绕组信号；
市电、工业交流波形畸变分析，THD 谐波测试，电网瞬态故障捕捉。
2）传感器测量（小信号浮地测量）
加速度传感器、压力、振动、声学传感器；地电位不一致的多传感器同步采集，抑制现场电磁干扰；适合机械振动、建筑结构测试。
3）差分总线通信调试
CAN 总线、RS?485、LVDS、平衡音频信号；直接测差分对，不被共模噪声干扰，软件做协议解码，排查总线信号失真问题TiePie。
4）超声无损检测（NDT）
超声探头回波信号采集；差分模式抑制线缆引入环境噪声，提取微弱回波；可对接水浸探头，做超声 A 扫波形记录。
5）教学、实验室研发、产线自动化
高校实验室、研发调试；结合 SDK 集成到自动化测试台，批量数据记录；便携式，笔记本电脑即可搭建整套测试系统，外场测试方便。
6）瞬态故障录波
窗口触发 + 预触发，自动捕捉偶发脉冲、电压尖峰、掉电异常，自动保存波形，用于设备可靠性验证。
三、解决客户核心痛点
?痛点：普通单端示波器测浮地电路，会造成短路，损坏样机；?HS4?diff 隔离差分，直接跨两点测量，无接地短路风险。
?痛点：工业现场地环路，波形噪声大，信号测不准；?高共模抑制，消除地环路干扰，还原真实差分信号。
?痛点：既要高速抓波形，又要高精度记录传感器，需要多台仪器；?软件切换 12?16bit，一台设备兼顾。
?痛点：外场测试仪器笨重，需要多路同步；?USB 便携，多台级联扩展通道，笔记本即可整套工作。
?痛点：需要二次开发做自动化测试；?完整 SDK，支持 C/C++/Python，可集成到自研测试软件。
四、局限（选型注意）
16bit 模式采样率下降至 195kS/s，16bit 适合低速采集；高速瞬态用 12bit 模式；存储深度单通道 128Kpts，适合瞬态波形，超长连续记录看流式采样速率。
如果你需要，我可以整理一份：HS4?diff 与 HS6?diff、国产迪阳 HS6?diff?10~50MHz 的极简选型对比简表。
HS4?diff设备外观
核心参数：4 路隔离差分输入、50MHz 带宽、最高10~ 50MS/s 同步采样、软件可选 12/14/16bit 分辨率，USB2.0 供电，一机集成示波器 + 频谱仪 + 瞬态记录仪 + 万用表，支持 SDK 二次开发TiePie。
一、核心优势
原生隔离差分输入，避免地环路短路风险
4 通道全部隔离差分 BNC，通道间隔离 500V；不需要外接差分探头，直接浮地跨接被测两点，不依赖公共地，解决工业现场地环路干扰、共模电压带来的测量失真，不会把被测设备地短路烧坏电路板。
共模电压最高支持 200V，适合浮地电路、电机、开关电源桥臂测试。
分辨率软件自适应切换，兼顾速度与精度
12bit：最高 50MS/s 高速波形抓取；
14bit：中速，噪声更低；
16bit：高分辨率低速记录，适合传感器、小信号采集；
同一台设备，高速看瞬态波形、低速做高精度数据记录，不用换硬件。
多功能一体化，便携轻量化
USB 总线供电，无需外部电源；一台设备 = 示波器 + 频谱分析仪 + 瞬态记录仪 + 数字万用表；自带协议解码、FFT 谐波分析、THD 失真测量；支持 Windows/Linux SDK，可嵌入自研测试系统，适合台架、产线自动化测试。
多设备级联扩展通道
多台 HS4?diff 可以同步级联，最多扩展到 512 通道，适合多节点同步采集场景；每通道独立 128Kpts 存储深度，支持预触发、窗口触发，捕捉偶发异常瞬态信号。
输入量程覆盖宽
±200mV~±80V 全量程，搭配 TP?DA10 差分衰减器可到 300V，AC/DC 耦合可选，阻抗 2MΩ，兼顾微弱传感器信号和工业电压信号TiePie。
对比 HS6?diff：HS4?diff 主打性价比，带宽 50MHz；HS6?diff 带宽 250MHz、采样率 1GS/s、超大存储深度，成本更高；HS4?diff 足够大部分电力电子、传感器、超声、总线测试。
二、典型应用场景
1）电力电子与电源测试
开关电源、逆变器、变频器、UPS：测浮地桥臂电压、输出谐波、浪涌、瞬态掉电；
电机驱动：三相电机线电压，避开共模干扰，安全测量浮地电机绕组信号；
市电、工业交流波形畸变分析，THD 谐波测试，电网瞬态故障捕捉。
2）传感器测量（小信号浮地测量）
加速度传感器、压力、振动、声学传感器；地电位不一致的多传感器同步采集，抑制现场电磁干扰；适合机械振动、建筑结构测试。
3）差分总线通信调试
CAN 总线、RS?485、LVDS、平衡音频信号；直接测差分对，不被共模噪声干扰，软件做协议解码，排查总线信号失真问题TiePie。
4）超声无损检测（NDT）
超声探头回波信号采集；差分模式抑制线缆引入环境噪声，提取微弱回波；可对接水浸探头，做超声 A 扫波形记录。
5）教学、实验室研发、产线自动化
高校实验室、研发调试；结合 SDK 集成到自动化测试台，批量数据记录；便携式，笔记本电脑即可搭建整套测试系统，外场测试方便。
6）瞬态故障录波
窗口触发 + 预触发，自动捕捉偶发脉冲、电压尖峰、掉电异常，自动保存波形，用于设备可靠性验证。
三、解决客户核心痛点
?痛点：普通单端示波器测浮地电路，会造成短路，损坏样机；?HS4?diff 隔离差分，直接跨两点测量，无接地短路风险。
?痛点：工业现场地环路，波形噪声大，信号测不准；?高共模抑制，消除地环路干扰，还原真实差分信号。
?痛点：既要高速抓波形，又要高精度记录传感器，需要多台仪器；?软件切换 12?16bit，一台设备兼顾。
?痛点：外场测试仪器笨重，需要多路同步；?USB 便携，多台级联扩展通道，笔记本即可整套工作。
?痛点：需要二次开发做自动化测试；?完整 SDK，支持 C/C++/Python，可集成到自研测试软件。
四、局限（选型注意）
16bit 模式采样率下降至 195kS/s，16bit 适合低速采集；高速瞬态用 12bit 模式；存储深度单通道 128Kpts，适合瞬态波形，超长连续记录看流式采样速率。
如果你需要，我可以整理一份：HS4?diff 与 HS6?diff、国产迪阳 HS6?diff?10~50MHz 的极简选型对比简表。
