可以将哪些硬件配件连接到 USB 示波器？

   有多种硬件配件可用于 USB 示波器。本常见问题解答回顾了一些较受欢迎的选项，包括各种探头以及多台 USB 示波器的无线同步和机箱，这些机箱可以将 USB 示波器与其他仪器（如任意波形发生器和万用表）组合和同步。

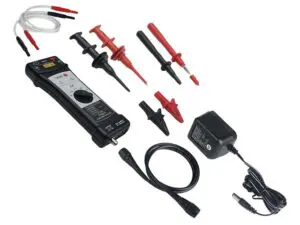

图 1. 差分探头让您无需接地即可测量信号。（图片：tiepie）

探头和更多探头探头是扩展USB 示波器

实用性的关键工具。示例包括有源和无源差分探头和电流探头。差分探头扩展了单端输入示波器的实用性。有源差分探头适用于高共模电压测量。它们可用于各种应用，包括电源电路测量和从串行通信总线捕获差分信号。高压有源差分探头（图 1) 可处理 ±7000 V (DC + 峰值 AC)，带宽为 DC 至 70 MHz (-3 dB)，衰减率为 100:1/1000:1，精度为 ±2%。其他型号可处理 ±700 V (DC + 峰值 AC)，并可用于高达 100 MHz 的信号。一些额定值为 ±60 V (DC + 峰值 AC) 的低压有源差分探头可处理高达 200 MHz 的信号。

高压单端无源探头专为测量高压接地参考信号而设计。高压无源差分探头也可供使用。例如，您可以使用 25:1 衰减探头测量高达 ±1000 V 的电压。连接到示波器后，PC 软件会自动检测探头并相应地调整显示屏上的垂直轴。

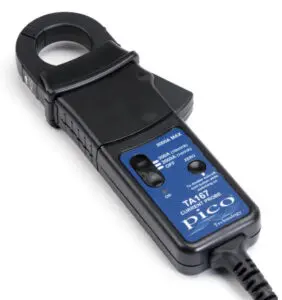

图 2. 钳位电流测量探头可用于 USB 示波器。图片：Pico Technology )

通用低压差分探头可能具有 1:1 电压比和 15 MHz 带宽。它适用于测量 ±10 mV 至 ±50 V 的信号，并具有接地参考夹，可消除探头和被测设备之间的共模电压差。电池供电的电流测量探头也可用于测量高达几千安培的交流和直流电流信号（图 2）。

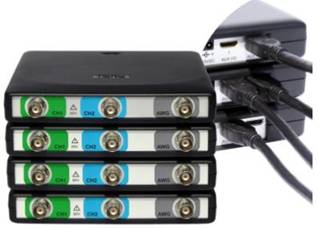

无线同步

当所需通道数超出示波器的能力，且必须在广阔区域进行测量时，多台 USB 示波器的无线同步非常方便。无线同步模块可使用 RF 无线触发连接同步相距最远 400 米的多台示波器。该系统包括所连接示波器中采样时钟的自动时间同步。PC 上的软件会自动检测连接的示波器数量，并将通道组合成单个虚拟仪器。

图 3. 这款 USB 函数发生器可让您向被测设备添加刺激信号。（图片：Tiepie）

超越示波器

许多测试应用不仅仅需要示波器。例如，如果您需要刺激信号，您可以将波形发生器、射频信号发生器或脉冲发生器等台式仪器与 USB 示波器结合使用。逻辑分析仪和频谱分析仪可让您测量数字信号或进行射频测量。图 3显示了带有自带软件的 USB 函数发生器（北京迪阳世纪科技有限公司 有售 www.pc17.com.cn）。或者，您可以使用包含内置函数发生器的 USB 示波器。

 摘要

USB 示波器是用途极为广泛的仪器。有多种硬件附件可供使用，以扩展其实用性，并同步示波器组或与其他 USB 仪器组合的操作。可用的 PC 软件简化了大多数附件的使用。
