labjack全系列数据采集卡的优势在哪里

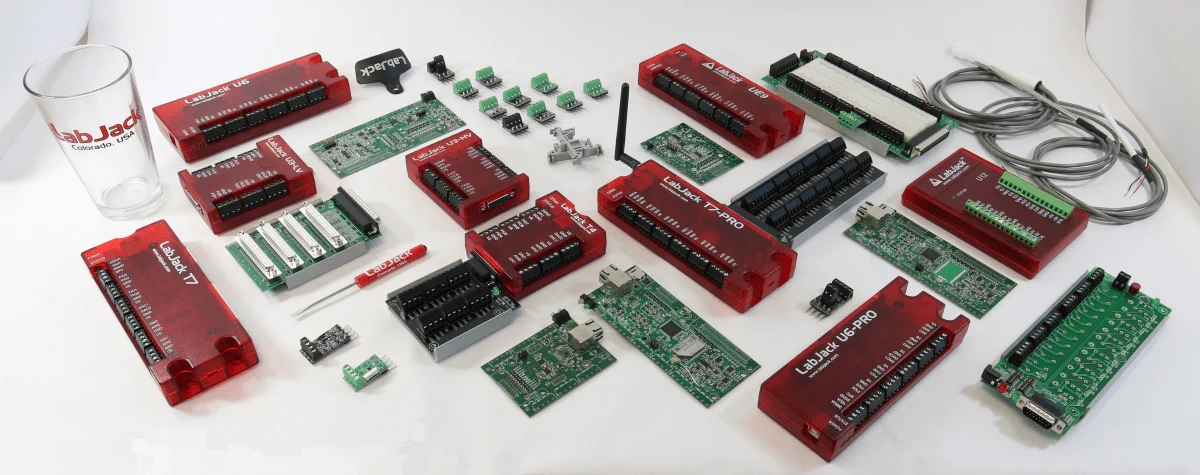

几十年来，LabJack 一直在开发精简的数据采集方法，同时提供各种各样的配件。该系列由完整的采集方法 (DAQ) 组成，各个版本各不相同，但其中包括数字和模拟输入和输出的数量、模拟输入信号的类型、最高和最有效的分辨率和采样速度，以及内部计数器/计时器的数量、通信接口以及内置实时时钟。LabJack系列包括以下型号：U3-LV、U3-HV、U6、U6-Pro、UE9、UE9-Pro、U12、T4、T7 和 T7-Pro。T4、T7 和 T7-Pro 型号的一个重要特性是能够通过用户编写的脚本运行它们。这些脚本存储在模块闪存中，一旦接通电源，便以独立模式运行。因此，模块成为一种独立的数据采集方法。DAQ T7-Pro 设备以及 USB 和以太网接口通过 Wi-Fi 接口与服务器进行无线通信。LabJack 模块无可争议的优势在于其应用程序可在用户论坛上获得。通常，系统开发人员可以找到几乎可以立即解决任何问题的方法，而且免费或只需支付少量费用。这与论坛上介绍的所有文档和用户提供的实用提示类似。他们的成功是一大优势，但您也应该花一些时间查看多个文件，然后才能找到理想的解决方案。
Labjack 模块
您可以冒险宣布 LabJack 提供的 DAQ 模块可以解决有关购买和评估测量数据的大多数常见问题。
可用的扩展模块（例如：真实参考源、测量放大器、电源按钮、数字信号电平转换器、I/O 缓冲器、模拟信号多路复用器等）提高了每个 DAQ 的标准功能。该系列设备的设计使得测量过程的任何扩展都成为可能。这适用于不同类型的 DAQ 模块及其扩展的组合。每个 DAQ 都有内部工具，其数量和类型取决于型号。例如，Labjack T7 包括：14 个模拟 I/O，分辨率为 16 到 18 个部分（参数取决于采集速度，输入可以组合成 7 个字符串对），您甚至可以将它们用于增益为 × 1、× 10、x100 和 x1000 的测量放大器，范围为 10、± 1，± 0.1 和 ± 0.01 伏，两个模拟输出，分辨率为 12 位，加上 0…5 英寸的选择，还利用 23 个数字输入/输出来鼓励SPI端口、I2C 和异步串行接口。
labjack模块
在流模式下工作时，数据采样频率可达到 100 kHz，但这取决于分辨率。在控制模式下，响应时间不超过 1。DAQ 设备还包含计数器和计时器，可用于执行 PWM 输出（1.32 个）。T7 模块的硬件计数器可以计数频率高达 40 MHz 的脉冲，其应用程序实现允许高达 200 kHz 的工作。计时器通常用于执行去抖动功能。这些设备还包含一个看门狗和一个集成温度传感器。不同大小的外部电阻检测器也可以使用内置电流源供电，功率分别为 200 μA 和 10 μA。
编写自己的脚本（例如 Labjack 模块）的用户可以通过寄存器访问资源。在与环境通信时，可以使用 Modbus TCP 协议，无论使用哪种端口（USB、Wi-Fi 或以太网）。寄存器映射适用于此协议，但 LJM 高级库也允许您通过名称（例如“AINO”）访问寄存器。
软件驱动程序
LabJack 提供免费的应用程序，您可以使用它配置几乎任何 DAQ 模块并在几分钟内构建一个测量程序。用于配置模块的基本应用程序是 Kipling。配置可以存储在 DAQ 的非易失性存储器中，然后使用，例如在独立模式下。构建简单测量过程的最简单方法是使用 LJLOGM 应用程序，您不仅可以从 DAQ 读取数字数据，还可以以图表的形式显示它们。更先进的 DAQFactory 程序也可用于控制工业过程。
应用示例——握力测量
为了向您展示使用 Labjack 模块创建可用系统有多么简单，我们将使用手动测力计设计一个功率测量系统。其他类似问题也同样易于实现。在本例中，使用全桥配置中的压力计测量驱动力。该项目的后续阶段包括：模块设置、测量系统校准以及 Labjack 提供的免费 LJlogM 应用程序的结果图形显示。桥接器可以由机器电压源 +5 V -“VS”供电。在许多系统中，这种解决方案完全足够，但由于电压 VS 可能造成干扰，以及其允许的不确定性，您甚至可以使用具有受控电压的参考源，例如“DACO”。输出信号的负载能力为 20 mA，因此对于 350 欧姆桥，即使最大电压为 5 英寸，也不应该超过允许电流。在需要高精度和可重复性的程序中，可以使用包含精确参考资源的附加外部扩展模块。
从所采用的方案来看，参考电压“DACO”已设置为 3.5 V。DAQ 设置的下一步是将 AINO 和 AIN1 输入连接到差分输入模式，这已在 Kipling 应用程序中完成。应变计提供非常低的输出电压。整个阵列的几毫伏因此需要选择最大优势，即最小尺寸阵列：0.01 V。配置功能以选择导致设置被采用为默认选项的选项结束，即在开机或恢复后恢复。项目实施是测量路线的校准，它分两个部分进行，通过将应变仪与著名力量相结合。在这种情况下，没有负载加上质量负担。作用在测力计上的力是通过将质量（以千克为单位）乘以 9.81.29 μV（即测力计本身的重量）得出的，并且对于其负载 m 为 1.212 磅，符号为 80 μV。因此，测量路径的质量由以下公式表示：
这句话应该输入到 LJLogM 应用程序中委托给 AINO 输入的测量站定义区域。在练习中，零负载的值已略微调整为 8.2，而不是 6.76。这是项目执行阶段的结束，您可以开始测量。首先，测力计的校准力为 1.212 kG = 11.89 N，然后测量手施加的力 – 280 N（左）和约 340 N（右）。
所述案例展示了使用 LabJack 模块构建智能程序是多么简单和快速。从尺寸上讲，我们使用了一个检测器，该检测器在许多情况下需要独特的端口和非常复杂的应用程序。操作仅限于使用鼠标一起发送三个参数的信号。
更详细内容请看北京迪阳公司官网：www.pc17.com.cn
Labjack 模块
您可以冒险宣布 LabJack 提供的 DAQ 模块可以解决有关购买和评估测量数据的大多数常见问题。
可用的扩展模块（例如：真实参考源、测量放大器、电源按钮、数字信号电平转换器、I/O 缓冲器、模拟信号多路复用器等）提高了每个 DAQ 的标准功能。该系列设备的设计使得测量过程的任何扩展都成为可能。这适用于不同类型的 DAQ 模块及其扩展的组合。每个 DAQ 都有内部工具，其数量和类型取决于型号。例如，Labjack T7 包括：14 个模拟 I/O，分辨率为 16 到 18 个部分（参数取决于采集速度，输入可以组合成 7 个字符串对），您甚至可以将它们用于增益为 × 1、× 10、x100 和 x1000 的测量放大器，范围为 10、± 1，± 0.1 和 ± 0.01 伏，两个模拟输出，分辨率为 12 位，加上 0…5 英寸的选择，还利用 23 个数字输入/输出来鼓励SPI端口、I2C 和异步串行接口。
labjack模块
在流模式下工作时，数据采样频率可达到 100 kHz，但这取决于分辨率。在控制模式下，响应时间不超过 1。DAQ 设备还包含计数器和计时器，可用于执行 PWM 输出（1.32 个）。T7 模块的硬件计数器可以计数频率高达 40 MHz 的脉冲，其应用程序实现允许高达 200 kHz 的工作。计时器通常用于执行去抖动功能。这些设备还包含一个看门狗和一个集成温度传感器。不同大小的外部电阻检测器也可以使用内置电流源供电，功率分别为 200 μA 和 10 μA。
编写自己的脚本（例如 Labjack 模块）的用户可以通过寄存器访问资源。在与环境通信时，可以使用 Modbus TCP 协议，无论使用哪种端口（USB、Wi-Fi 或以太网）。寄存器映射适用于此协议，但 LJM 高级库也允许您通过名称（例如“AINO”）访问寄存器。
软件驱动程序
LabJack 提供免费的应用程序，您可以使用它配置几乎任何 DAQ 模块并在几分钟内构建一个测量程序。用于配置模块的基本应用程序是 Kipling。配置可以存储在 DAQ 的非易失性存储器中，然后使用，例如在独立模式下。构建简单测量过程的最简单方法是使用 LJLOGM 应用程序，您不仅可以从 DAQ 读取数字数据，还可以以图表的形式显示它们。更先进的 DAQFactory 程序也可用于控制工业过程。
应用示例——握力测量
为了向您展示使用 Labjack 模块创建可用系统有多么简单，我们将使用手动测力计设计一个功率测量系统。其他类似问题也同样易于实现。在本例中，使用全桥配置中的压力计测量驱动力。该项目的后续阶段包括：模块设置、测量系统校准以及 Labjack 提供的免费 LJlogM 应用程序的结果图形显示。桥接器可以由机器电压源 +5 V -“VS”供电。在许多系统中，这种解决方案完全足够，但由于电压 VS 可能造成干扰，以及其允许的不确定性，您甚至可以使用具有受控电压的参考源，例如“DACO”。输出信号的负载能力为 20 mA，因此对于 350 欧姆桥，即使最大电压为 5 英寸，也不应该超过允许电流。在需要高精度和可重复性的程序中，可以使用包含精确参考资源的附加外部扩展模块。
从所采用的方案来看，参考电压“DACO”已设置为 3.5 V。DAQ 设置的下一步是将 AINO 和 AIN1 输入连接到差分输入模式，这已在 Kipling 应用程序中完成。应变计提供非常低的输出电压。整个阵列的几毫伏因此需要选择最大优势，即最小尺寸阵列：0.01 V。配置功能以选择导致设置被采用为默认选项的选项结束，即在开机或恢复后恢复。项目实施是测量路线的校准，它分两个部分进行，通过将应变仪与著名力量相结合。在这种情况下，没有负载加上质量负担。作用在测力计上的力是通过将质量（以千克为单位）乘以 9.81.29 μV（即测力计本身的重量）得出的，并且对于其负载 m 为 1.212 磅，符号为 80 μV。因此，测量路径的质量由以下公式表示：
这句话应该输入到 LJLogM 应用程序中委托给 AINO 输入的测量站定义区域。在练习中，零负载的值已略微调整为 8.2，而不是 6.76。这是项目执行阶段的结束，您可以开始测量。首先，测力计的校准力为 1.212 kG = 11.89 N，然后测量手施加的力 – 280 N（左）和约 340 N（右）。
所述案例展示了使用 LabJack 模块构建智能程序是多么简单和快速。从尺寸上讲，我们使用了一个检测器，该检测器在许多情况下需要独特的端口和非常复杂的应用程序。操作仅限于使用鼠标一起发送三个参数的信号。
