高速数据采集卡在超声显微镜无损检测系统中的作用

在超声显微镜无损检测系统中，高速数据采集卡扮演着至关重要的角色。以下是高速数据采集卡在该系统中的主要作用，结合相关数字和信息进行阐述：

数据采集与转换：

高速数据采集卡的首要任务是采集超声显微镜检测过程中产生的模拟信号。

这些模拟信号来源于超声波换能器向电子元器件表面发射的超声脉冲信号，通过耦合液向器件内部传播后，反射或透射回来的信号。

高速数据采集卡将这些模拟信号转换成数字信号，以便后续的计算机处理和分析。

提供高精度和高分辨率数据：

高速数据采集卡具有卓越的性能和稳定性，能够提供高速、高分辨率的数据采集能力。

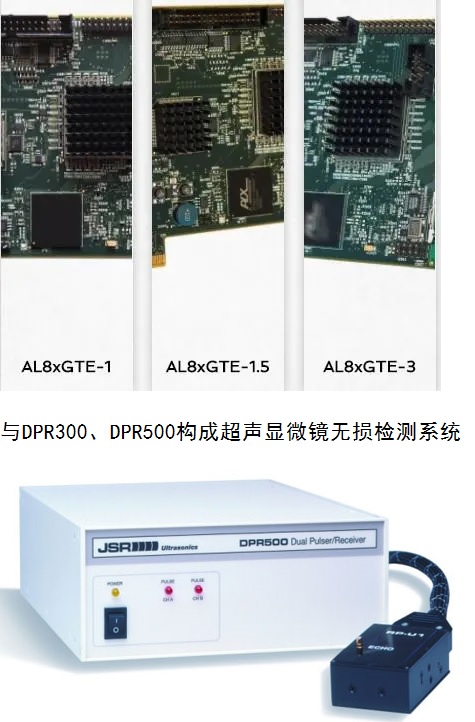

例如，OKOS公司的Al8xgte-x系列PCIe高速数据采集器，支持多种采样率和精度，如AL8xGTE-1型号，可达到1通道1GS/s或2通道500MS/s的采样率，以及8bit的精度。

这种高精度和高分辨率的数据对于超声显微镜无损检测的准确性和可靠性至关重要。

优化数据处理和显示：

高速数据采集卡特有的编码器触发功能，使其能够针对超声显微镜等应用进行优化。

例如，在一个测试样本内多域B-SCAN的创新功能，允许用户测试独立的波形区域，从而更有效地收集和分析数据。

同时，高速数据采集卡还支持多种采集模式和采样频率，以适应不同领域和应用的需求。

支持软件工具和开发接口：

高速数据采集卡提供了丰富的软件工具和开发接口，如SDK（软件开发工具包），包括C/C++, C#, VB和LabVIEW等。

这些工具和接口使得用户能够方便地进行数据分析和处理，以及开发定制化的应用程序。

应用领域广泛：

高速数据采集卡不仅应用于超声显微镜无损检测系统，还广泛应用于激光、通信、雷达、超声、大型物理、电子对抗、生物医学、质谱分析、高压局放监控及其他数字信号处理领域。

综上所述，高速数据采集卡在超声显微镜无损检测系统中发挥着数据采集、转换、处理、显示和定制开发等多方面的作用，其高精度、高分辨率和灵活的配置使其成为该系统的关键组成部分。

模拟量选择：1或2通道模拟量输入

交流/直流耦合：软件可选

50 Ohm/50 K Ohm输入阻抗：软件可选

输入范围：125 mV、250 mV、500 mV、1 V、2V峰峰值

带宽：直流至1.0 GHz-3dB，交流至100KHz-1000 MHz

两个通道的单独增益和衰减

存储在板上A/D转换器上的所有输入范围的校准数据

A/D转换：最多2个通道·1.0或1.5 G采样/秒采样率

8位分辨率：一个或两个通道

在一个通道上实现双倍采样率的交织模式

最小采样率：250 KS/sec单次内部时钟采样率

采样速率：3.0 GHz、2.0 GHz、1.5 GHz、1.0 GHz（取决于配置）、750MHz…至244 kHz

时钟：内部，可锁定到外部频率参考（典型5.00或10.00MHz）

连接器：·2个用于模拟信号输入的BNC连接器

用于频率参考输入/输出的BNC连接器· 用于触发器输入/输出的BNC连接器·16位数字I/O·10针编码器触发输入· 内部触发器I/O连接器（3针插头）·PCI-E接口卡边缘连接器

内存：最多4个G样本，双端口，获取触发源时快速卸载

触发源：

软件触发器：最多4个编码器的编码器触发器

内部触发器连接器，TTL（3针插头）

外部触发输入，可编程阈值（BNC）

任一通道上的信号触发器，可编程阈值和斜坡触发器输出

触发输出：内部触发器连接器，TTL（3针插头）

外部触发器连接器（BNC）

任何触发源都可以作为输出信号路由到触发连接器，与所选采集触发源无关采集控制

触发采集：触发前和触发后延迟采集

自动重新武装

可编程次数采集后的中断

32位前置/后置触发器和长度计数器·

4 Gsamples最大采集长度

总线接口：·

PCI-E x1接口·

PCI主模式操作·

支持分散/聚集的DMA传输·

可编程中断概述·

PCI-E板尺寸4.35*9.375

更详细内容请看北京迪阳公司官网：www.pc17.com.cn
