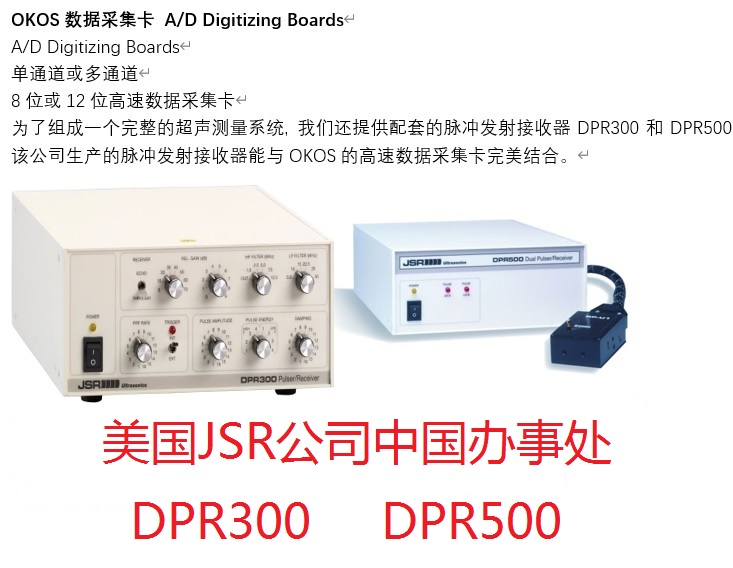

DPR500脉冲发射接收器的功能及工作原理
DPR500脉冲发射接收器的功能及工作原理可以详细归纳如下：
双通道模块化设计：
DPR500是首个将两套完整脉冲发射接收装置整合为一体的双通道模块化仪器。
可选择单通道或双通道模式进行操作。
参数调节：
具有可调阻尼、增益、脉冲幅度、脉冲能量、脉冲重复率等参数。
支持高通滤波器、低通滤波器以及反射或透射模式选择。
软件控制：
包含一个基于Windows的软件控制程序，允许用户在PC或兼容计算机的控制下执行所有仪器功能。
可存储和检索无限数量的仪器设置。
支持Windows 98/95 和 NT .dll’s，以及LabVIEW .vi的驱动程序，可用于开发定制软件。
远程脉冲发生器：
利用远程脉冲发生器，使脉冲发生器更接近探头。
缩短脉冲发射器和探头之间电缆的长度，最小化各种干扰。
应用领域：
适用于声学显微镜、薄料或涂层厚度计、计算机控制的影像和测量系统、材料分析与表征、探头评估等。
工作原理：
脉冲产生：
在远程脉冲发生器上产生高压电激励脉冲。
脉冲能量级和脉冲形状可由用户选择或调节。
超声波转换与传播：
超声波传感器将电激励脉冲转换成超声脉冲。
超声脉冲通过探头传播到测试材料或介质中。
信号接收：
接收模块有效带宽可选择为50 MHz、300 MHz、500 MHz。
接收到的超声波信号经过阻尼、增益、滤波等处理后，转换成电信号。
信号处理：
根据用户设定的参数（如增益、滤波器等），对接收到的信号进行进一步处理。
反射或透射信号被识别和分析，以获取测试材料或介质的信息。
数据输出：
处理后的数据可通过软件界面进行显示和存储。
用户可根据需要导出数据或进行进一步分析。
综上所述，DPR500脉冲发射接收器凭借其双通道模块化设计、丰富的参数调节功能、软件控制、远程脉冲发生器以及广泛的应用领域，成为超声检测领域的重要工具。
北京迪阳世纪科技有限公司 做为代理商，www.pc17.com.cn 提供一条龙服务
功能：双通道模块化设计：
DPR500是首个将两套完整脉冲发射接收装置整合为一体的双通道模块化仪器。
可选择单通道或双通道模式进行操作。
参数调节：
具有可调阻尼、增益、脉冲幅度、脉冲能量、脉冲重复率等参数。
支持高通滤波器、低通滤波器以及反射或透射模式选择。
软件控制：
包含一个基于Windows的软件控制程序，允许用户在PC或兼容计算机的控制下执行所有仪器功能。
可存储和检索无限数量的仪器设置。
支持Windows 98/95 和 NT .dll’s，以及LabVIEW .vi的驱动程序，可用于开发定制软件。
远程脉冲发生器：
利用远程脉冲发生器，使脉冲发生器更接近探头。
缩短脉冲发射器和探头之间电缆的长度，最小化各种干扰。
应用领域：
适用于声学显微镜、薄料或涂层厚度计、计算机控制的影像和测量系统、材料分析与表征、探头评估等。
工作原理：
脉冲产生：
在远程脉冲发生器上产生高压电激励脉冲。
脉冲能量级和脉冲形状可由用户选择或调节。
超声波转换与传播：
超声波传感器将电激励脉冲转换成超声脉冲。
超声脉冲通过探头传播到测试材料或介质中。
信号接收：
接收模块有效带宽可选择为50 MHz、300 MHz、500 MHz。
接收到的超声波信号经过阻尼、增益、滤波等处理后，转换成电信号。
信号处理：
根据用户设定的参数（如增益、滤波器等），对接收到的信号进行进一步处理。
反射或透射信号被识别和分析，以获取测试材料或介质的信息。
数据输出：
处理后的数据可通过软件界面进行显示和存储。
用户可根据需要导出数据或进行进一步分析。
综上所述，DPR500脉冲发射接收器凭借其双通道模块化设计、丰富的参数调节功能、软件控制、远程脉冲发生器以及广泛的应用领域，成为超声检测领域的重要工具。
