无线数据采集卡的工作原理

无线数据采集卡的工作原理

无线数据采集卡是一种常用于无线传输数据的设备，其工作原理相对复杂但非常有效。它能够通过无线信号采集环境中的数据，并将这些数据传输到远程的数据系统中。

这种采集卡首先通过一对天线接收来自环境中的无线信号。天线接收到的信号会经过放大和滤波处理，以提高信号的质量和稳定性。接下来，这些处理过的信号会被传递给数据分析芯片。

数据分析芯片是无线数据采集卡中最重要的部分之一。它能够解析信号中的数字和模拟数据，并进行相应的处理。这些处理包括数据的压缩、编码和加密等。同时，数据分析芯片还负责将处理后的数据进行存储和传输。

存储和传输是无线数据采集卡的另一个关键功能。处理后的数据会被存储到内部的存储器中，以备将来的使用。同时，无线数据采集卡还能够通过无线通信技术将数据传输到远程的数据系统中。这种传输可以通过无线局域网、蓝牙或者其他无线通信协议实现。

除了上述基本的工作原理，无线数据采集卡还可以配备传感器和采样器等其他设备，以实现更加全面和精确的数据采集任务。例如，它可以配备温度传感器、湿度传感器、压力传感器等，用于采集环境中的各种物理参数。这些传感器会将采集到的数据发送给数据分析芯片，然后进行相应的处理和传输。

目前市场主流无线WiFi数据采集卡有Labjack T7 Pro，WS5、WS6其技术指标如下：

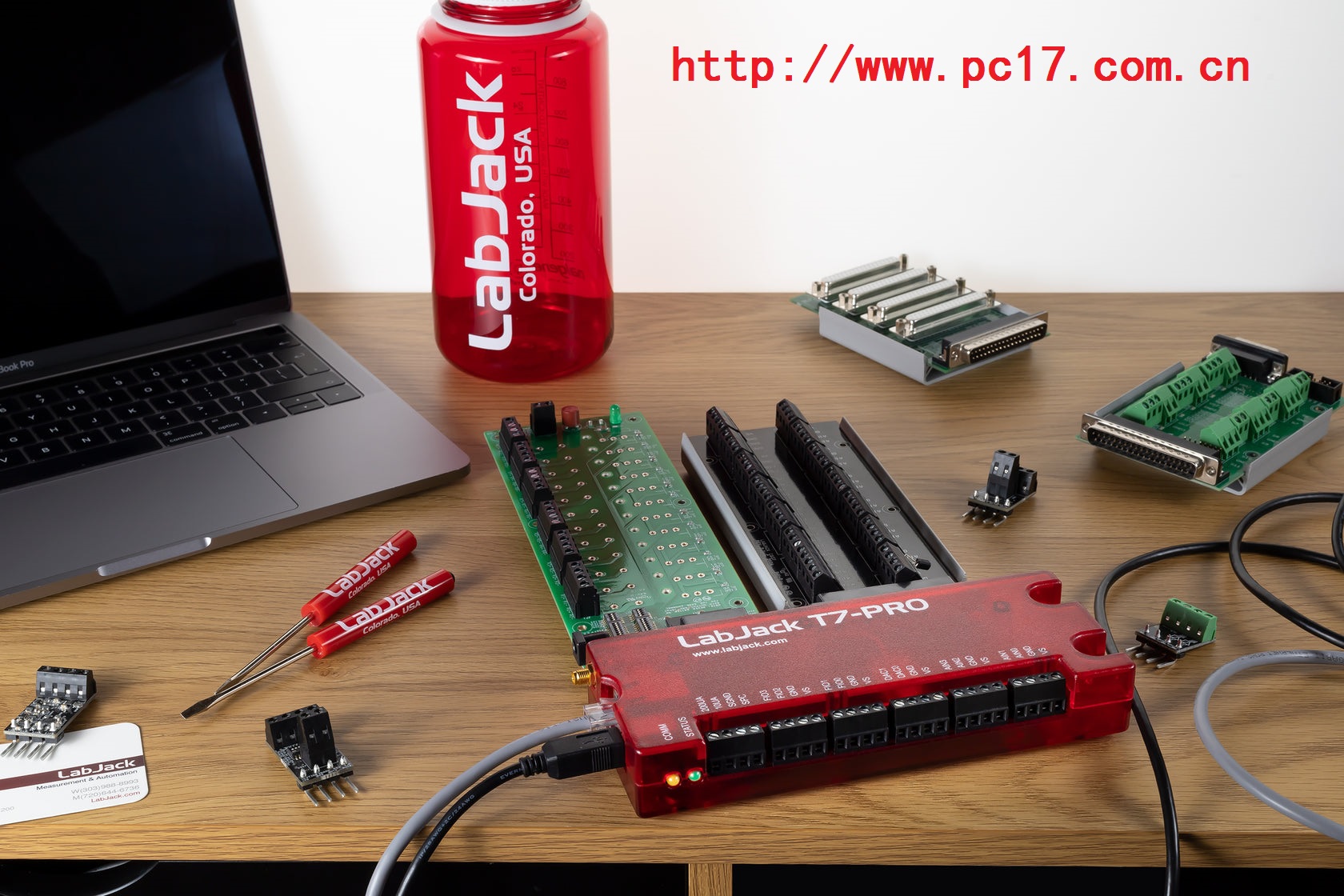

Labjack T7 Pro无线数据采集卡

14个模拟输入（16-18+位，取决于速度）

加上24位低速ADC，实现22位有效分辨率

单端输入(14)或差分输入(7)

使用Mux80卡可扩展至80个单端或40个差分>>

仪表放大器输入-软件可编程增益x1、x10和x100

模拟输入范围为±10、±1和±0.1伏

支持E、J、K、R、T、S和C型热电偶

内置CJC热电偶温度传感器

2个固定电流输出(200/10 uA)

2个模拟输出（12位，0-5伏）

20数字输入/输出

最多2个计数器(每个32位)

最多4个定时器（脉冲定时、PWM输出、正交输入......）

支持SPI、I2C和异步串行协议（仅限主机）

支持软件或硬件定时采集

最大输入流率为50 kHz（取决于分辨率）

命令/响应时间小于1毫秒

某些信号的内置螺丝端子

USB 2.0/1.1全速接口

以太网RJ45接口

WiFi无线以太网802.11b/g

独立使用的LUA脚本

USB线供电

适时提供C/C++、VB、LabVIEW、Python的示例

DAQFactory Express软件驱动程序即将推出

外壳尺寸约75毫米x 175毫米x 25毫米

工业级温度范围（-40至+85 °C）

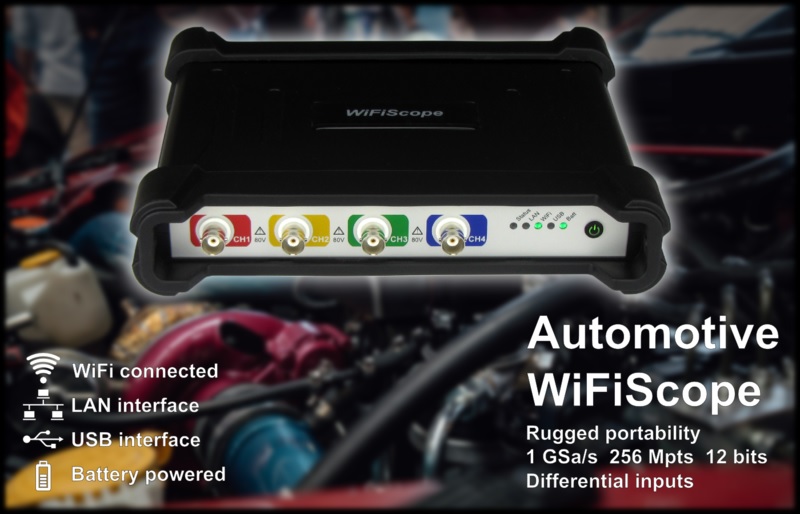

WS5，WS6无线数据采集卡

每秒1 G采样率

Wifi、LAN和USB 3.0连接

8、12、14和16位高分辨率

直流准确度为0.25%和0.1%（典型值）

单端

对每个通道进行SureConnect连接测试

CMI接口可组合多台仪器，实现完全同步测量

高达250 MHz的模拟带宽

可切换的硬件带宽限制器（150MHz、100MHz和50MHz）

高精度1 ppm时基

超级变焦高达256百万个样本深度缓冲内存

具有3200万个频谱仪

高性能数字万用表(DMM)

速度极快，每秒200 MSamples USB流数据记录器

协议分析仪

快速设置，适用于所有类型的测量

I/O块用于构建您自己的测量

用于构建您自己的软件的API和SDK

免费软件和固件更新

北京迪阳世纪科技有限公司做为代理商，www.pc17.com.cn ,提供全方位服务。

总的来说，无线数据采集卡通过接收、处理、存储和传输等环节，实现了对环境中各种数据的采集和传输。其工作原理相对复杂，但其在无线数据传输领域的应用广泛且非常有效。
