如何用加速度计测量加速度

加速度计TP-ACC20是一款双轴加速度计，配有手动外部触发按钮，旨在与Handyscope HS3、Handyscope HS4、Handyscope HS4 DIFF、WiFiScope WS4 DIFF（订购代码TP-ACC20-25）和Handyscope HS5、Handyscope HS6、Handyscope HS6 DIFF、WiFiScope WS5、WiFiScope WS6、WiFiScope WS6 DIFF（订购代码TP-ACC20-09）配合使用。双加速度计是一款具有电压输出的低功耗双轴加速度计。它可以测量两个轴的加速度，最高可达 ±2 g。它可以测量动态加速度和静态加速度（重力）。手动外部触发按钮可用于在无法从输入信号中得出触发条件的情况下触发测量。

+/- 16G测量

双轴

倾斜传感器

加速度传感器

98英寸电缆

新功能！两种选择：

订购代码：TP-ACC50-25

范围：+/- 5G

灵敏度：174 mV/g

发货时间：1 - 2周

?@

订单代码：TP-ACC160-25

范围：+/- 16G

灵敏度：57 mV/g

发货时间：1 - 2周

描述

该加速度计是一款低成本、低功耗、完整的双轴加速度计，具有信号调节电压输出。输出信号是与加速度成比例的模拟电压。该加速度计能够测量至少+/- 16G的正负加速度。

加速度计可以测量静态加速度，例如重力和动态加速度（振动等）。测量静态加速度的能力使加速度计可以用作倾斜传感器。

加速度计可直接连接到Handyscope系列3/4/4-DIFF。两个BNC连接器提供测量数据的输出，25针D-Sub用于为加速度计中的电子设备供电。

加速度计的传感器是建立在硅晶片顶部的表面微加工多晶硅结构。多晶硅弹簧将该结构悬挂在晶片表面上，并提供对加速度力的阻力。结构的偏转使用差分电容器测量，该电容器由独立的固定板和连接到移动质量块的中央板组成。固定板由180度相位差的方波驱动。加速度会使梁偏转并使差分电容器不平衡，从而产生幅度与加速度成比例的输出方波。然后使用相位敏感解调技术来整流信号并确定加速度的方向。

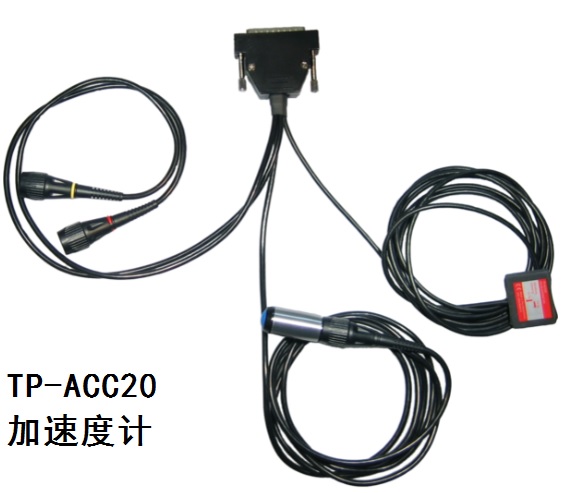

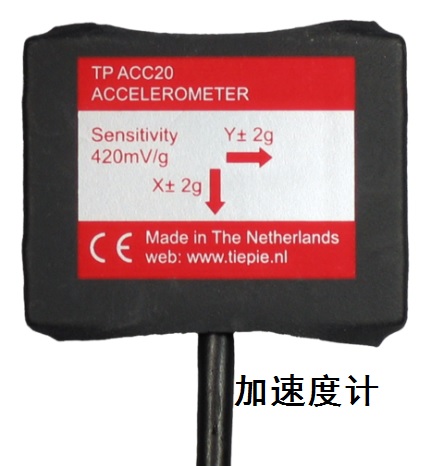

加速度计TP-ACC20的加速度传感器被放置在一个带有细长柔性电缆的小包装中。包装内含有强力磁铁，可将传感器固定在磁性（钢）表面上，而无需使用螺钉或夹具。包装的一侧包含一块魔术贴，可将传感器固定在织物表面上。

加速度计TP-ACC20还包含一个手动外部触发按钮。此按钮可用于在无法从输入信号中得出触发条件的情况下手动触发测量。手动外部触发按钮采用坚固的铝制机身，并配有母BNC连接器。使用带有公BNC连接器的长柔性电缆将按钮连接到仪器。

双轴加速度计的硬件规格：

连接器：2 x BN，25针D-Sub

灵敏度：167 mV/g

电源：来自延长连接器的1 mA

电缆长度：2.5米（98英寸）

尺寸：30毫米宽x 17毫米高x 70毫米长

重量：243克（8.6盎司）

颜色：灰色

使用加速度计测量：

加速度计是测量静态和动态加速度的理想仪器。通过两个BNC连接器，可以测量两个加速度轴。通过Handyscope 3/4/4-DIFF测量仪器背面的25针D-Sub连接器为加速度计供电。无需额外的电缆或电源。

设置软件

输入灵敏度

当静止不动时，加速度计TP-ACC20的输出偏移量约为1.4 V。加速度计TP-ACC20的典型输出灵敏度为每g加速度420 mV，范围约为-2至+2 g。这将产生几乎2.5 V的最大输出电压。这使得4 V范围成为通道最合适的输入范围。在进行加速度测量时，自动量程并不方便，因此，通过单击所需通道的通道工具栏上的 自动量程按钮关闭自动量程 。

校准传感器

当空闲且不移动时，加速度计TP-ACC20的输出偏移约为1.4 V，输出灵敏度为420 mV/ g。

要校准传感器，首先将其放置在稳定、不移动的表面上，标签朝上。使用软件中的光标测量两个通道上的偏移电压。

在上面的屏幕截图中，Ch1的偏移值为1.4374 V，Ch2的偏移值为1.4289 V。

要校准灵敏度，必须施加已知加速度并测量输出电压。由于加速度计TP-ACC20能够测量静态加速度，因此它可以测量地球重力，即1g。

要测量地球重力，请将传感器放置在稳定、不移动的表面上，X轴与地球表面平行，Y轴向上或向下，垂直于地球表面。Y轴现在受到+1 g的影响，测量通道2上的电压。
