数据记录仪/高速数据采集

数据记录仪是直接显示信号电压的仪器,它可以根据时间(YT)或其他信号电压(XY)绘制。

数据记录仪将连续测量不间断流盘模式 ,直到用户停止使用。在测量过程中,每次采集新的样品时,这些样品将直接转移到计算机上,在计算机上进行处理和显示,并在需要时储存到磁盘上。输入信号的任何变化都将立即可见。测量时间不受仪器内部存储量的限制,允许非常长时间的不间断测量。

跟示波器主要区别在于，示波器测量预定的时间,并在仪器内部存储所有测量数据。在测量所有数据时,所有数据将被转移到计算机,然后被处理和显示。此后,将开始进行新的测量。这限制了总测量长度的大小的可用内存在仪器。两个连续的测量之间总会有一个间隙。

数据记录仪/瞬态记录器的测量方式使其成为测量缓慢变化信号的理想仪器。房间里的温度变了。在捕获整个过程时,输入信号上的任何变化都是可以立即看到的。

数据记录仪的另一个应用是测量长时间而不重复的信号,例如。串行通信信号,它会持续太久,无法在硬件的内部内存中捕获。

多通道软件数据记录仪的特点

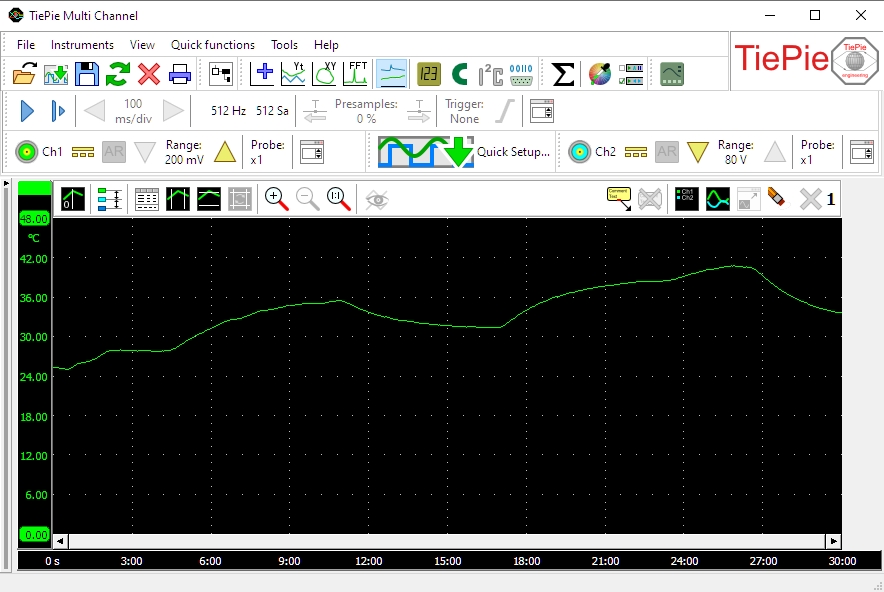

图1:数据记录器屏幕

数据记录器的功能 多通道示波器软件 具有以下特点:

数据记录器图

数据记录器可以有一个或多个 曲线图 ,每一个显示一个或多个信号,其中每一个图可以显示一个信号的不同部分。图可显示 Yt 模式或方式 Xy 模式,有或没有插值。图中所有项的颜色可以设置为任何所需值.图形尺寸可以调整到任何需要的大小,图形可以位于一个窗口或单独的窗口,可以位于桌面的任何地方。

光标可在屏幕上进行测量。可以给信号提供描述性名称,并提供一个图例以简化标识显示的信号。 文本标签 可以放置标记有趣的部分的信号(S)。

测量仅受计算机中可用内存或可用磁盘空间的限制。显示测量信号的所有细节,无限的 迅速增加的 在垂直和水平方向都有。所有缩放动作都可以用撤销缩放功能撤销.

方便设置窗口

安装仪器和通道,方便 仪器设置 和 频道设置 可供使用。它们允许访问仪器和通道的所有相关设置,使设置容易调整成为可能。

触摸屏友好工具栏

一种 工具栏 和 通道工具栏 每个检测到的仪器都有。方便的工具栏为仪器及其通道的所有设置提供了清晰的按钮。它们显示仪器的当前设置,并允许更改所有设置。大型按钮非常适合触摸屏操作。

工具栏可以通过 程序设置 .您可以设置按钮大小,添加或删除按钮,并更改按钮的顺序。

数据记录器中的数学操作

可以对测量数据进行各种数学运算.可以执行的基本数学运算是:

加/减

乘以/除以

鉴别

整合的

确定信号的平方根

确定一个信号的绝对值

这些操作可以以任何可想象的方式组合起来。数学运算的结果可以在图表中显示,也可以作为另一个数学运算的输入。

更复杂的数学运算是:

过滤

中/最大检测

限制的

确定作业周期

重新编码数据

储存数据记录器测量数据

测量数据可以不同方式储存:

以不同的数据文件格式保存磁盘

印刷,可定制的布局和颜色

以各种通用格式存储为图像文件

数据记录器控件

控制数据记录器是通过可定制的仪器和通道工具栏、仪器和通道设置窗口和弹出菜单以及热键来完成的。快速功能工具栏可用于常用功能。
