labjack系列数据采集卡在电缆测试中的应用

电缆测试在任何依赖电缆运行的行业都很重要。电缆测试对遵守和监管十分重要,因为它有助于确保电缆符合监管机构或行业组织制定的必要要求和标准。这些要求是为了提高安全性、可靠性和性能而制定的,不遵守这些要求可能导致法律后果或处罚。

电缆测试在各个行业都很重要,包括:

电信:电缆测试对电信业至关重要,以确保电缆得到适当安装和充分运行。测试可以帮助识别信号丢失、干扰或连接问题等可能导致网络性能下降的问题。

航空航天和国防:用于航空航天和国防应用的电缆必须达到可靠性和电磁兼容性的严格标准。测试是必要的,以确保这些电缆能够经受极端的温度,振动和其他严酷的条件。

汽车:用于汽车应用的电缆必须符合耐久性和安全性的具体标准。测试有助于确保这些电缆能够经受日常使用的磨损,并满足安全的监管要求。

医疗设备:医疗设备中使用的电缆必须符合严格的安全和可靠标准。测试可以帮助确保这些电缆是安全的,不会给病人带来危险。

工业自动化:工业自动化应用中使用的电缆必须达到可靠性和耐久性的具体标准。测试可以帮助确保这些电缆能够经受恶劣的环境和可靠的操作。

总体而言,电缆测试对任何依赖电缆的行业都很重要。通过核实电缆是否符合必要的要求和标准,各组织可以确保可靠的性能,促进安全,避免昂贵的停机时间或法律问题。

电气安全合规测试

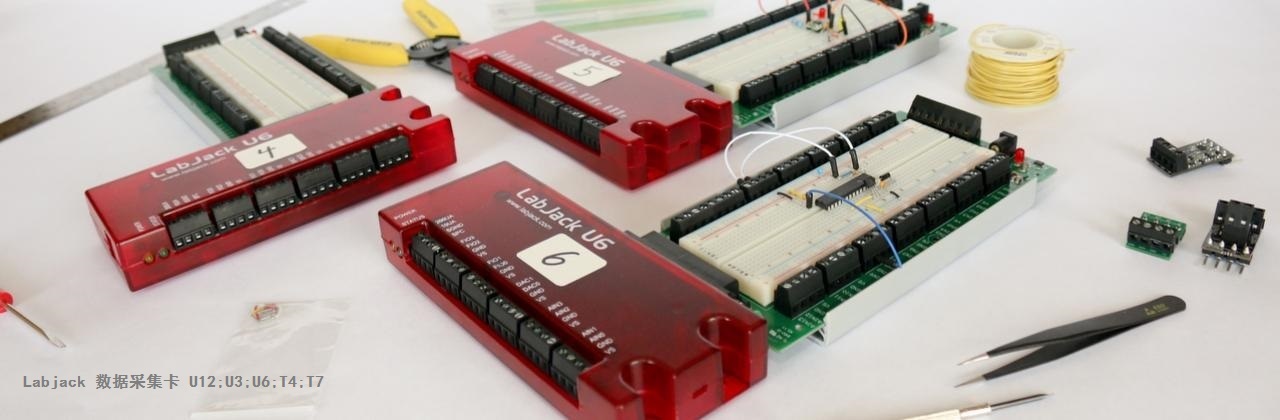

在确保遵守一系列电气安全标准和确认组装的产品没有电气或机械缺陷方面,平体测试是至关重要的。希罐测试器用于测量泄漏电流和所有部件和连接之间的绝缘电阻,确认实心接地连接和试验接地结合。所有这些测试都要求在对元素之间顺序应用精确和受控的高电压或电流,然后精确测量和记录结果。像labjack U6和Labjack T7系列产品是该行业最好的电气安全测试产品的优秀例子。

许多希波特测试要求进行多次测量。例如,连接到电子装置的三通电源线将需要导体之间的电压承受力测试以及接地电线和底盘之间的接地键测试。

具有多个销的连接器总成需要对每对触点以及每个触点和相邻导线之间以及接体进行一次独特的测试。一个简单的四导体电缆可能需要20个单独的测试:

每个导体的连续性-2或4个导体

每个导体与地面或壳体之间的绝缘电阻--再进行4次试验

每个导体对所有其他导体的绝缘电阻-12次额外试验

对于24导体电缆,单个测试的总数可能高达578。

手工操作不仅是劳动密集型的,还容易出错:

所有组合都经过测试了吗?

有一些是无意中复制的吗?

所有测试条件是否都已执行?

操作员是否适当记录数据?

在许多情况下,可编程的多点开关系统是快速、准确地实施整个系列电气安全测试的重要工具。使用一个夹具快速连接整个程序集,一个多点开关单元作为一个接口与希波特测试器和自动序列测试通过所有的组合。尽管听起来"简单",但在这些设备上却有大量的工程和创新。
