如何用tiepie全系列虚拟示波器电流钳测量电流

1 导言

2 电流夹

3 连接电流夹子

4 设置输入通道

5 测量直流电流

6 渗漏检测

导言

要用带有电压输入的铁皮工程测量仪测量电流,必须将电流转换成与电流有关的电压。这样做的一种方法是在电流路径中添加一个已知的电阻,并测量电阻上的电压。这种方法有几个缺点:

必须打破现有电路才能增加电阻器

在电路中添加电阻可能会影响电路

除非 微分输入 使用时,不可能总是直接测量在电路中的电阻上。

一种更好的测量电流的方法是使用电流夹子,因为它没有这些缺点。

电流夹

电流夹子提供了一种测量导体中电流的方法,而不需要破坏电路。电流可以在测量仪器和测试电路之间保持电流隔离的同时测量。

铁皮工程提供三种不同的电流夹:

模型 范围

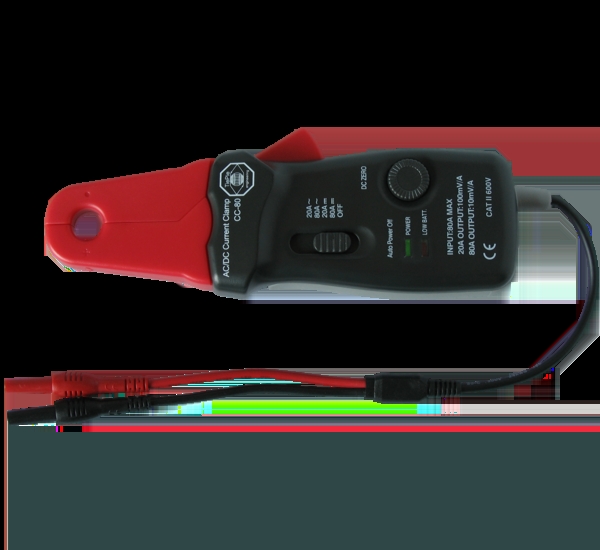

电流钳 tp-cc8020A/80A可切换范围,交流和直流

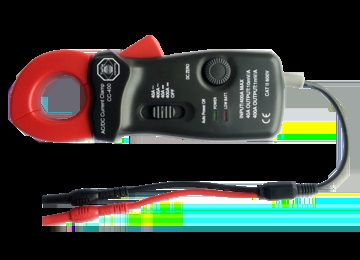

电流钳tc-c400 40A/400可切换范围,交流和直流

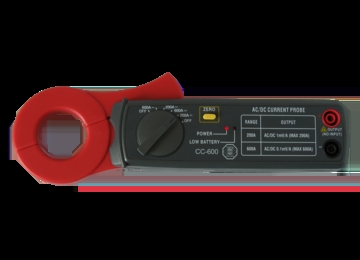

电流钳TP-CC600 200A/600可切换范围,交流和直流

连接电流夹子

用电流钳测量电流时,将电流钳连接到示波器的输入点之一。铁皮工程电流夹有4毫米女性香蕉插座。将红色套接字连接到输入的正端子上,黑色套接字连接到负端子上。

从 离开 定位到所需的输入范围的电流夹子.电源LED将发光,以表明当前的夹子是打开的.

当当前的钳口关闭时,按下 零的 按钮重置电流钳到零.这将移除任何偏移,造成残余的磁残留在核心的颌骨.在零化过程中,没有电流应通过夹子,所以从夹子上移除任何导线,或确保没有电流通过它们。

夹住电流载导体周围的下巴。一定要把下巴闭紧。

设置输入通道

电流夹输出与电流有关的电压.通道的探针增益设置是用来将被测电压转换为原始电流值。通道的单元设置用于显示A中的值。

为了做到这一点,去 通道工具栏 并使用 探索 按钮。这将自动将通道的探针增益设置为正确的值,而通道的单位设置为"A"。

测量直流电流

在测量直流电流时,对电流夹紧器的零度是很重要的。 在…之前 把它夹在售票员周围。总是按零按钮与完全关闭的下巴。

在测量直流电流时,输出电压的极性取决于电流通过电流夹的夹头的电流方向。

模型 当前方向 1 输出电压

电流钳 tp-cc80从头到脚 肯定的

电流钳tc-c400 从下到上 肯定的

电流夹钳TP-CC600 从下到上 肯定的

1.上面的电流夹子与范围选择开关的一边。

渗漏检测

当一个以上的导体被放置在电流夹钳的口内时,将测量穿过导体的所有电流的总和。由于电流夹子是方向敏感的,所以将减去在相反方向流动的电流。

这使得检测设备中的电流泄漏成为可能.将夹子环绕所有通往设备的电源导体,地球除外。所有电流的总和应为0.当和不是零时,设备中必须有电流泄漏到地球上。
