Multi-Channel 多通道仪器软件几乎能解决所有测量问题

当工程师在研发一些项目的时侯，往往用到很多测量仪器，这些测量仪器在案头上用起来很不方便，而且价格非常昂贵，不知所错，为了打破这种尴尬，TiePie 虚拟组合仪器应运而生，特别是配套多通道仪器软件可以解决几乎所有问题并可用作：

示波器

频谱分析仪

数据记录仪

万用表

任意波形发生器

协议分析仪

也可以二次开发构建自己的测量系统，更多内容请看官网：www.pc17.com.cn

有快速设置功能

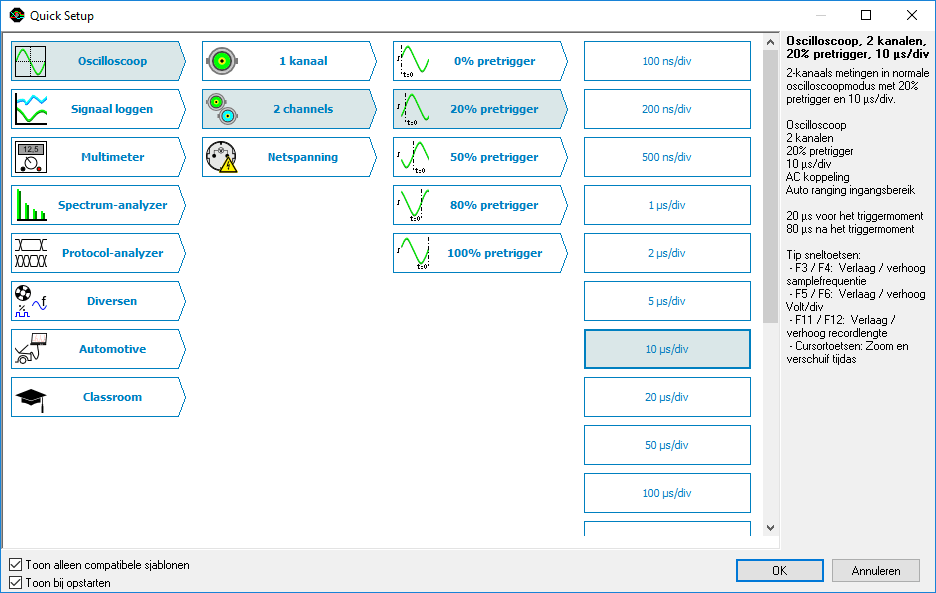

为了简化测量设置，多通道示波器软件具有大量快速设置，几乎适用于所有应用。快速设置包含特定测量的所有基本设置以及与所选快速设置相关的附加信息，例如如何连接仪器和/或附件。快速设置还可以包括参考示例信号。阅读快速设置后，可以立即进行相关测量，或者根据需要对设置进行微调。

快速设置以树形结构清晰地排列，并按应用程序分组。只需点击几下鼠标即可执行复杂的测量。

网络支持

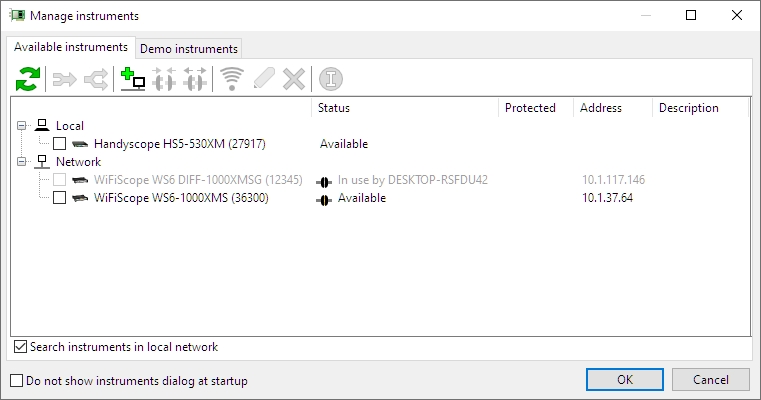

使用具有以太网连接（LAN、WiFi 或 WAN）的 Handyscope 系列示波器进行远程测量非常透明，就像以太网连接的仪器直接连接到 PC 一样。多通道示波器软件支持标准以太网仪器。示波器、频谱分析仪、数据记录器和电压表的所有软件和硬件功能仍然可以通过网络使用。不需要有关网络的特定知识。网络仪器显示在可用仪器的概述中。只需选择网络仪器即可开始测量。

TiePie 工程座右铭也适用于此：插入即测量！

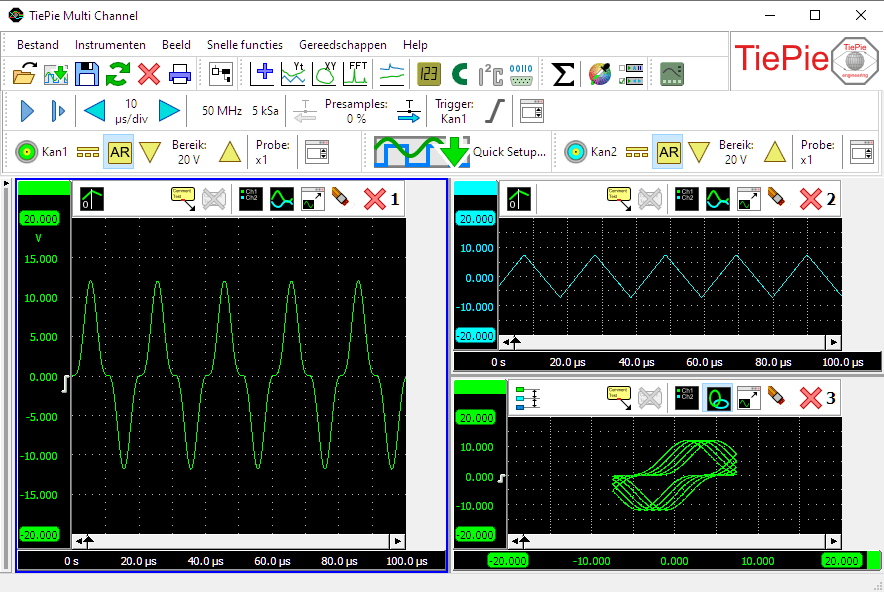

示波器功能

示波器是一种可以显示相对于时间 ( Yt ) 或相对于另一个信号电压 ( XY ) 绘制的信号电压的仪器。

多通道示波器软件 中的示波器可以具有一个或多个大型、完全可定制的图形，每个图形显示同一信号的不同部分。测量的信号可以复制到参考通道，以将当前信号与先前测量的信号进行比较。

示波器中的光标可用于在屏幕上进行测量，并且t=0 线可指示触发时刻。可以为信号提供描述性名称，并且可以使用图例来轻松识别显示的信号。 可以放置 文本标签来突出显示信号中有趣的部分。

为了显示信号的所有细节，示波器可以 在垂直和水平方向上无限放大。所有缩放操作都可以轻松撤消。

组合并同步更多仪器

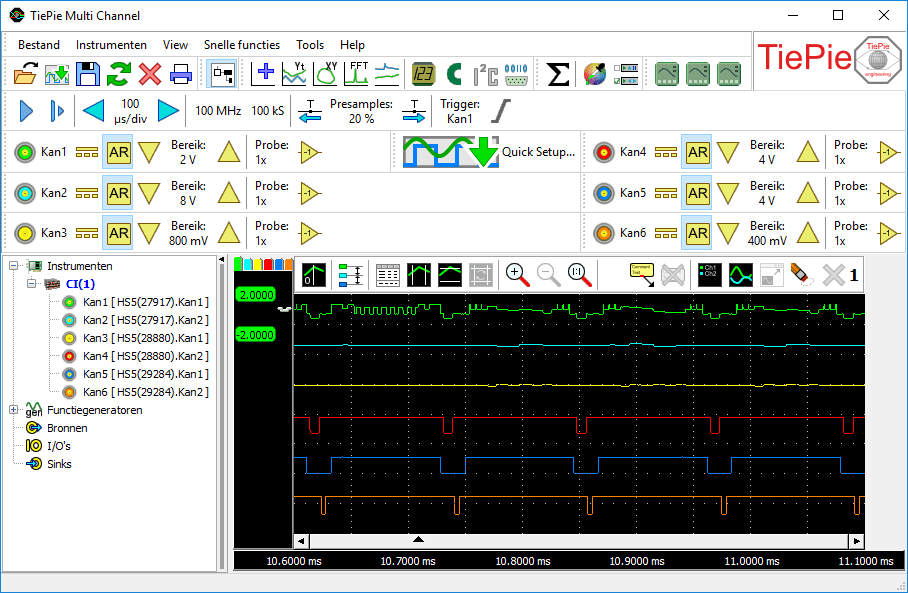

当两个或四个测量通道不够时，Handyscope 和 WiFiScope 系列测量仪器可以将更多仪器组合并同步到具有多个输入通道的单个示波器中。只需一根互连电缆即可将多个仪器组合成一个具有多个通道的组合且同步的仪器。

多通道示波器软件 自动将各个仪器组合成一个大型组合示波器，具有许多彼此完全同步的通道，并且可以在单个应用程序中操作。您将收到一台示波器。

算术函数

多通道示波器软件 提供多种算术运算，例如加法、减法、乘法、除法、积分、微分、平方根、对数等。这些运算以运算块（也称为I/O）的形式提供，并可用于编辑测量值。

将这些算术运算结合起来，可以提供无与伦比的功能来创建复杂的算术运算，以彻底分析您的测量结果并从读数中提取所有所需的信息。算术运算的结果可以显示在一个或多个图表中，以数字显示器或表格的形式显示，并且可以以各种常见的文件格式写入磁盘。

频谱分析仪功能

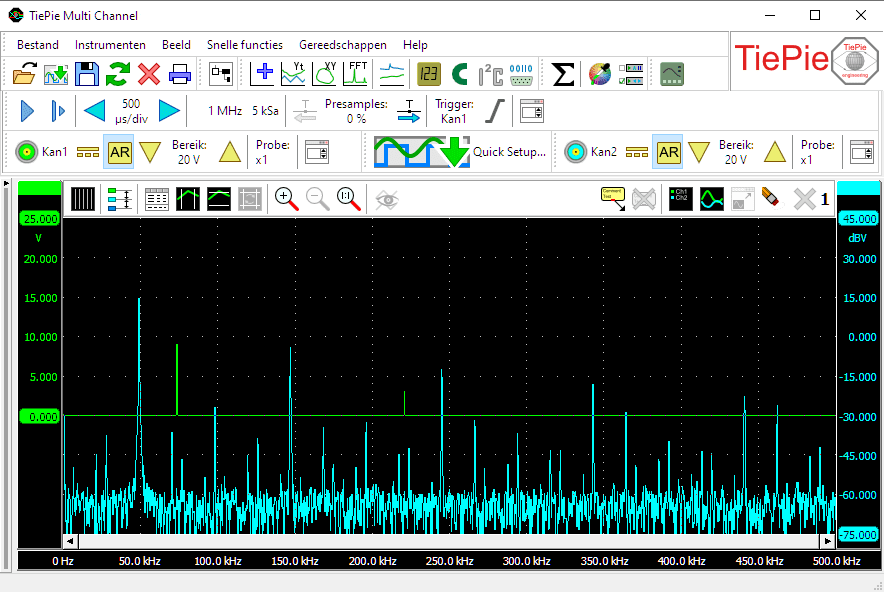

频谱分析仪是一种在频域中以图形方式显示信号幅度作为频率函数的仪器。它显示了信号中存在哪些频率分量以及它们的强度。

使用频谱分析仪，可以比使用示波器更清晰地显示信号上的小谐波失真。正弦波在时域中可能看起来不错，但在频域中谐波失真变得可见。

在示波器的时域中，噪声信号可能看起来完全随机，但在频谱分析仪的频域中，可能会发现某个频率占主导地位。

在频域中，很容易确定调制信号（AM 和 FM）的载波频率、调制频率、调制深度和调制失真。

数据记录仪功能

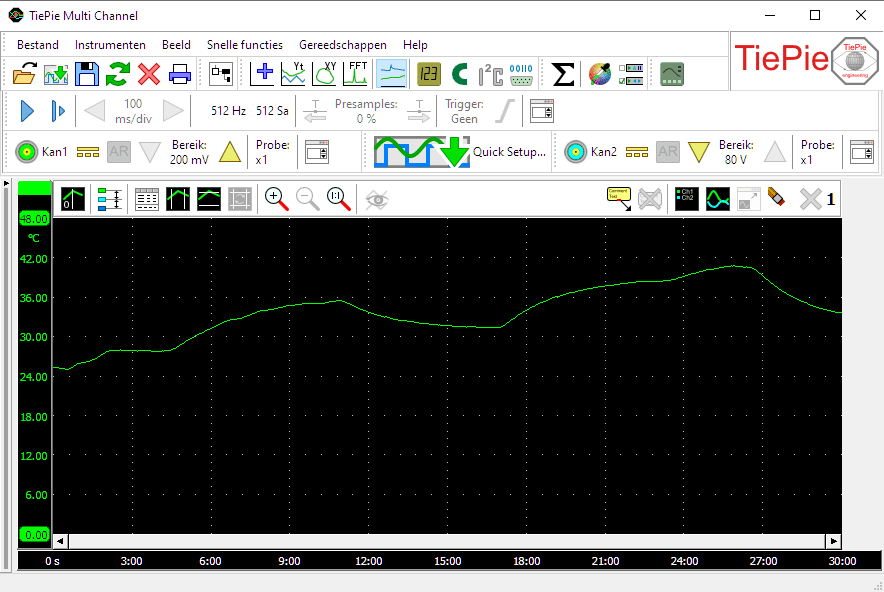

数据记录器是一种直接记录仪器，用于测量和显示相对于时间 (Yt) 或另一个信号电压绘制的信号电压。

数据记录器是测量缓慢变化信号（例如房间温度）的理想仪器。虽然整个过程的过程都被记录下来，但每一个变化都是立即可见的。

数据记录器的另一个应用是捕获长的、非重复的信号，例如太长而无法完全放入仪器内部存储器的串行通信信号。

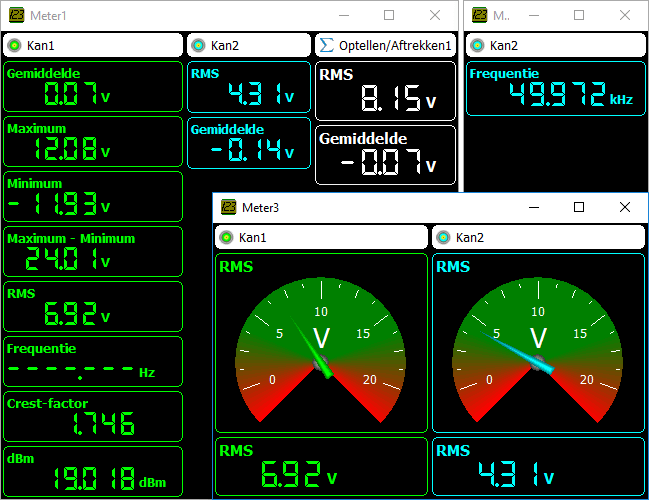

万用表功能

万用表是一种对信号进行测量，然后确定该信号的一个或多个特定属性并将其显示为数字的仪器。

万用表可用于测量或监视信号的特定属性，例如有效值、频率、最大值等。多通道示波器软件万用表可以具有任意数量的完全可配置的显示器，这些显示器将测量值显示为数字或通过带有指针的时钟。当将电路调整到某个值（例如偏移为零）时，带有指针的时钟显示非常有用。

任意波形发生器功能

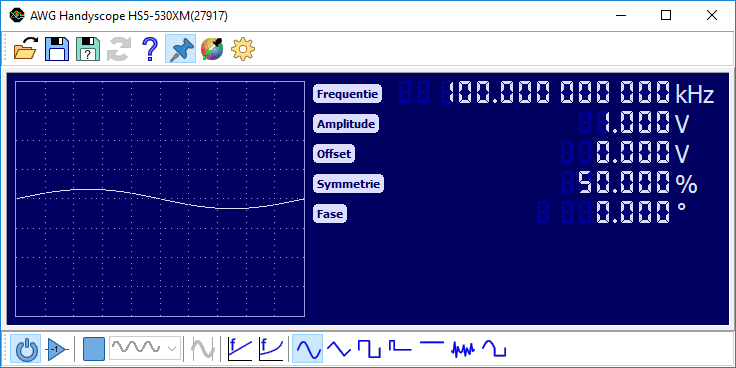

任意波形发生器是一种可以生成连续信号和一次性信号的仪器。与大多数传统函数发生器一样，信号可以具有预定义的标准形状，例如正弦波或方波。然而，信号也可以具有由用户定义的任意形式。这些信号可以使用多通道示波器软件或外部程序创建。先前用示波器测量的信号也可以输出。

函数发生器是电路测试中必不可少的工具。它可用于向被测电路提供信号，以检查电路的功能。

任意波形发生器的一个具体应用是能够输出模拟某些外部条件的信号，而无需该外部条件。一个例子是从汽车发送先前测量的曲轴信号并将其提供给汽车的发动机管理系统。然后可以在发动机不运行的情况下测试发动机管理系统的各个部分。依赖于串行通信信号的系统也可以通过这种方式进行测试。

协议分析仪功能

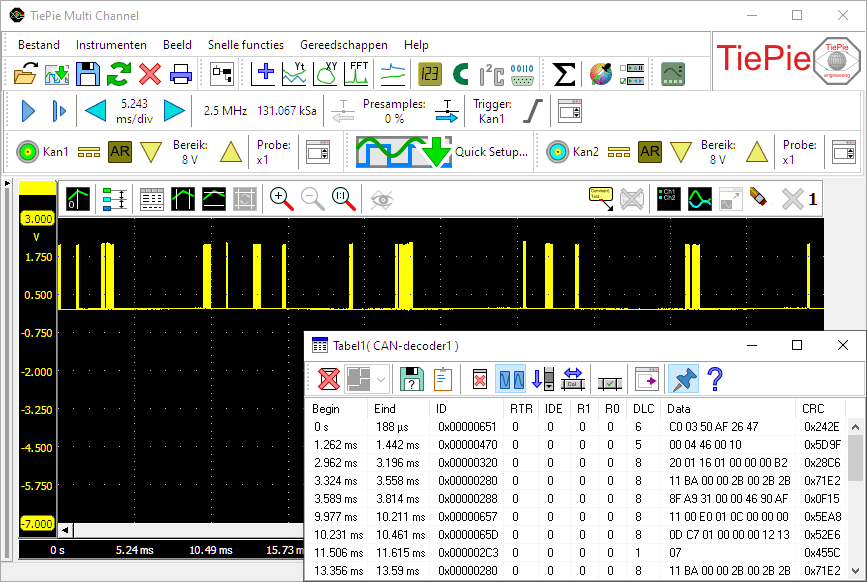

协议分析仪是一种按照某种协议分析电子设备之间通信所使用的一个或多个信号的测量仪器。协议分析器检查信号并对传输的信息进行解码。解码后的信息可以显示在图表、仪表接收器和 桌面接收器中。

在开发通信总线的硬件和/或软件实现时，协议分析器是一个有用的工具。在查找现有通信系统中的错误时，它也很重要。

多通道示波器软件 包含以下协议分析仪：

CAN总线解码器

J1939解码器

I 2 C 解码器

UART/串行解码器

SPI解码器

多语言界面

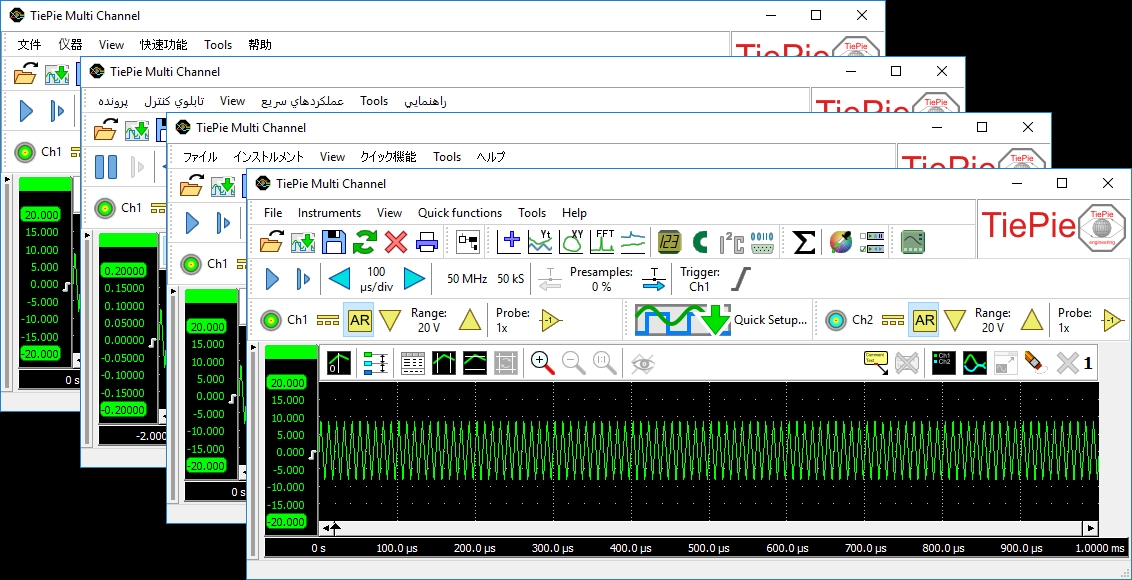

多通道示波器软件 的用户界面可以设置为多种不同的语言。可以使用以下语言：

非洲/非洲 弗里斯兰语 / 弗里斯兰语 葡萄牙语/Português

巴西葡萄牙语 / Português do Brasil 希腊语 / Ελληνικ? 罗马尼亚语/罗马语

繁体中文 / 繁体中文 匈牙利语/马扎尔语 俄语 / Русский

简体中文 / 简体中文 意大利语/意大利语 塞尔维亚语/斯普斯基语

丹麦语/丹麦语 日语 / 日本语 西班牙语/西班牙语

德语/德语 韩语 / ??? 瑞典语/斯文斯卡语

英语（美国）/英语（美国） 拉脱维亚语 / latvie?u 泰语 / ???

波斯语 / 波斯语 立陶宛语/Lietuvi? 捷克/切什蒂纳

芬兰语/芬兰语 荷兰语 / 荷兰语 土耳其语/Türk?e

法语/法语 波兰语/波兰语

更多关于 Multi-Channel 多通道仪器软件请看北京迪阳官网 www.pc17.com.cn
