HS5-530XM USB总线任意波形发生器简介

tiepie HS5系列任意波形发生器是一种能够产生重复或单次信号的仪器。这些信号可以有一个预先定义的标准形状,如正弦波或正方形波,就像传统的函数发生器一样。然而,信号也可以有一个任意的形状,由用户定义。这些信号可以使用多通道示波器软件或者一个外部的程序,或者可以是以前由示波器测量并装在发生器中的信号。

函数发生器是测试电路的重要仪器.它可以用来将信号应用到正在测试的电路中,测试该电路的功能。

任意波形发生器的一个具体应用是,能够在不需要实际条件的情况下,生成模拟某些外部条件的信号。这方面的一个例子是生成先前测量的曲轴传感器信号,并应用于汽车的电机管理系统。然后可以对电机管理系统的各个部件进行测试,而不必让发动机运行。同时,依靠串行通信信号的系统也可以通过这种方式进行测试.

包括任意波形发生器的Tiepie工程仪器 WS5 , 手持HS5 以及 手持HS3 .取决于工具、模型和选定的选项,并非所有下文所示的功能都是可用的。关于支持的功能,请参阅仪表规格页。

多通道软件任意波形发生器的特点

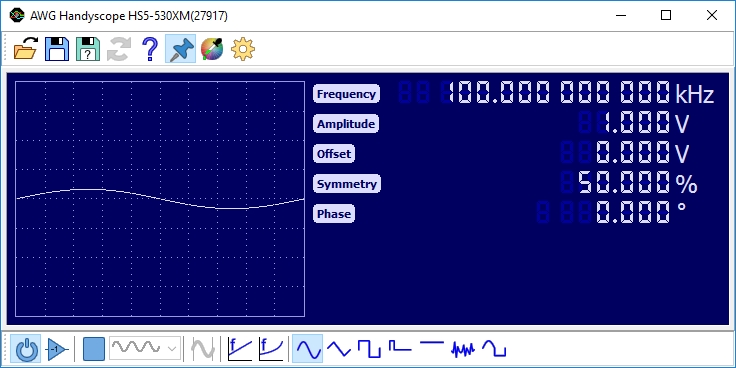

图1:发生器屏幕

展示

函数发生器的特点是一个大显示器,显示实际生成的信号的形状。

触摸屏友好工具栏

具有清晰按钮的方便工具栏可用于信号设置和普通操作。它们显示仪器的当前设置,并允许更改所有设置。大型按钮非常适合触摸屏操作。

工具栏可以通过 程序设置 .您可以设置按钮大小,添加或删除按钮,并更改按钮的顺序。

信号类型

任意波形发生器可以产生几个 信号类型 :

正弦波

三角波

方波

脉动

直流电

噪音

任意波

任意波可以事先测量信号,可以从文件中加载,也可以从测量仪器直接传输。这些也可以是在外部应用程序中创建的信号。

信号特性

根据选定的信号类型,可设定各种信号特性:

频率

时期

广大

补偿

对称

相

宽度

前缘和后缘时间

若要调整信号属性,请单击"数字"或在鼠标指针超过特定数字时滚动鼠标轮。点击数字的上半部分会增加数字的值,而点击数字的下半部分会减少数字的值。当前关闭的数字,可以通过单击它们的上半部分来启用。

属性也可以通过点击带有属性名称的标签或按相应的属性来调整 热键 .这打开了一个对话框,其中可以输入所请求的值.这个对话框接受诸如U、M、K、M等前缀。

扫频模式

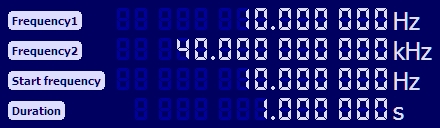

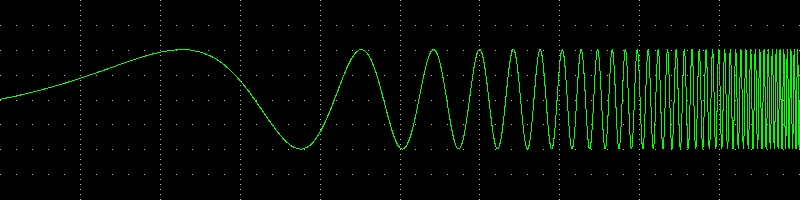

函数生成器有一个 扫频功能 允许执行线性的 或对数的 连续扫频与选定的信号类型(正弦,三角形或正方形).可以设置扫频的开始和结束频率,以及开始和结束之间的可选开始频率。扫频的持续时间也可以调整.

发生器模式

与… 发生器模式 ,功能发生器可设定为产生连续信号、在爆发模式下产生或在门控模式下产生。

连续模式

在连续模式下,函数发生器连续生成选定的信号,直到停止.启动使用启动/停止按钮或通过外部触发信号完成。

突发模式

在突发模式下,发生器产生所选信号的爆发,然后自动停止.将爆发长度设置为选定信号的若干周期。每次爆发启动都会产生选定的选定信号周期的数量.

对于任意信号,模式缓冲区也可以划分为段,允许生成段的波形。每一次爆发启动都会产生整个模式的下一部分.

突发可以手动使用启动/停止按钮启动,也可以通过外部触发信号(TTL)启动。

门控模式

在门控模式下,发电机根据外部触发信号的存在生成信号。各种不同的门控模式可以控制发电机如何响应外部信号.

触发器输出

发生器有三个触发输出信号,可以用来触发例如。示波器:

触发器信号 功能

发生器启动 当信号或突发开始时

发生器新周期 每次开始一个新的信号循环

发生器停止 当信号或突然停止时
