HS6虚拟示波器，确定李沙育XY图的面积
李沙育图形是将被测频率的信号和频率已知的标准信号分别加至示波器的Y轴输入端和x轴输入端，在示波器显示屏上将出现一个合成图形，合成的图形就是李沙育图形。导言
在某些应用中,需要确定XY图所附的区域。这方面的一个例子是确定磁芯的功率损失。当磁通密度与磁场强度相对应时,生成的XY图将会包围一定的面积,这与能量损失成正比。

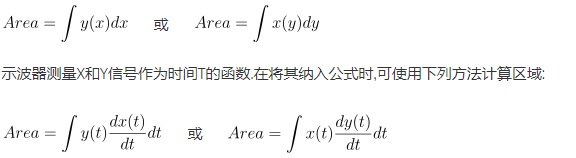

XY图所附的面积可计算为:
或
为了用示波器实现这个公式,需要区分两个信号中的一个,将它与另一个信号乘以,并将乘法结果进行整合。在一个信号周期内,积分结果的幅差等于XY图中的区域。
要求
测量的
要用XY模式测量信号,需要一个至少有两个通道的示波器。例如: WS6 , WS6 , WS5 , WS4不同的 , 手镜HS6 , 手镜HS5 , 手镜HS4 , 手镜HS4 以及 手镜HS3 适合在XY模式下测量。
分析
泰皮工程 多通道示波器软件 有几个 I/O街区 它可以用来处理测量数据。为了这个申请, I/O的区别 …… 综合主管/干事 以及 乘以/除以I/O 会被使用。
生成测试信号
任何两个信号都可以在XY模式下测量和显示,但为了演示的目的,本示例使用两个相关的信号,这两个信号是由具有两个输出通道的函数生成器生成的。第一个信号是方波信号,第二个信号是三角形信号。两个信号具有相同的频率和恒定的相位差.这些信号是用手镜HS5测量的。
安装硬件
首先将手镜HS5连接到计算机上,启动了多通道示波器软件。
现在将CH1连接到一个发电机输出,CH2连接到另一个发电机输出。
安装软件
在我们的示例中,我们使用函数生成器来生成两个信号。两者都产生-2到+2V信号.一个是方波,另一个是三角波。
输入敏感度、时间基数和触发器不需要特殊设置,只需确保在适当的输入范围内测量2至3个输入周期的信号即可。
添加XY图

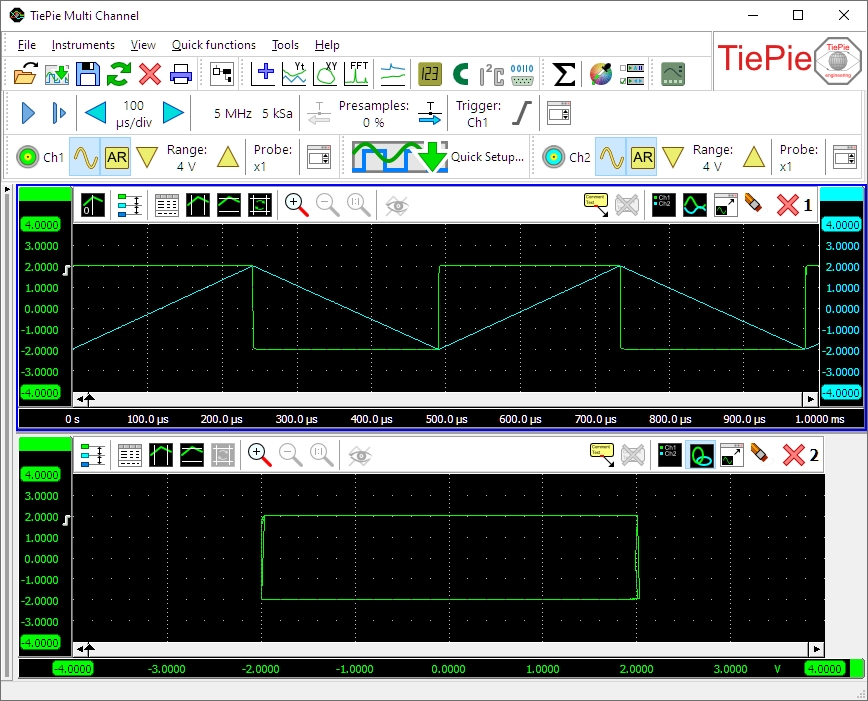

当多通道示波器软件启动时,它得到一个YT图,用于连接仪器的输入通道。在本例中,我们希望同时查看YT图和XY图,因此需要添加XY图。点击 XY模式 按下按钮 快速功能 工具栏,以创建一个新的图与通道1对通道2.
添加I/O块
为了对测量信号进行所需的计算,需要创建和连接若干I/O块。参考该条 创建和连接对象 关于这个问题的更多信息。
I/O的区别
计算中的第一个操作是区分两个信号中的一个。在这个例子中,我们将区分CH2上的信号。创造一个 I/O的区别 并将CH2连接到分化I/O。
乘以I/O
计算中的第二个操作是将分化的结果乘以其他信号。创造一个 乘以/除以I/O 将分化I/O和CH1连接到乘法/除法I/O。此I/O默认值为倍数,因此无需更改设置。
综合主管/干事
计算中的最后一个运算是将乘法的结果积分.创造一个 综合主管/干事 把乘以/除以I/O和它连接起来。现在用YT信号将集成I/O拖拽到图表上。
光标
输入信号在一段时间内的幅差与XY图所包围的区域相对应。在YT图中,用 垂直光标 按钮和调整一个垂直光标标记一个周期的开始和另一个垂直光标标记相同时期的输入信号的结束。
在这个例子中,我们只对"最小值"测量感兴趣,所以所有其他光标测量都可以关闭。请注意,"左右"的测量结果相同。

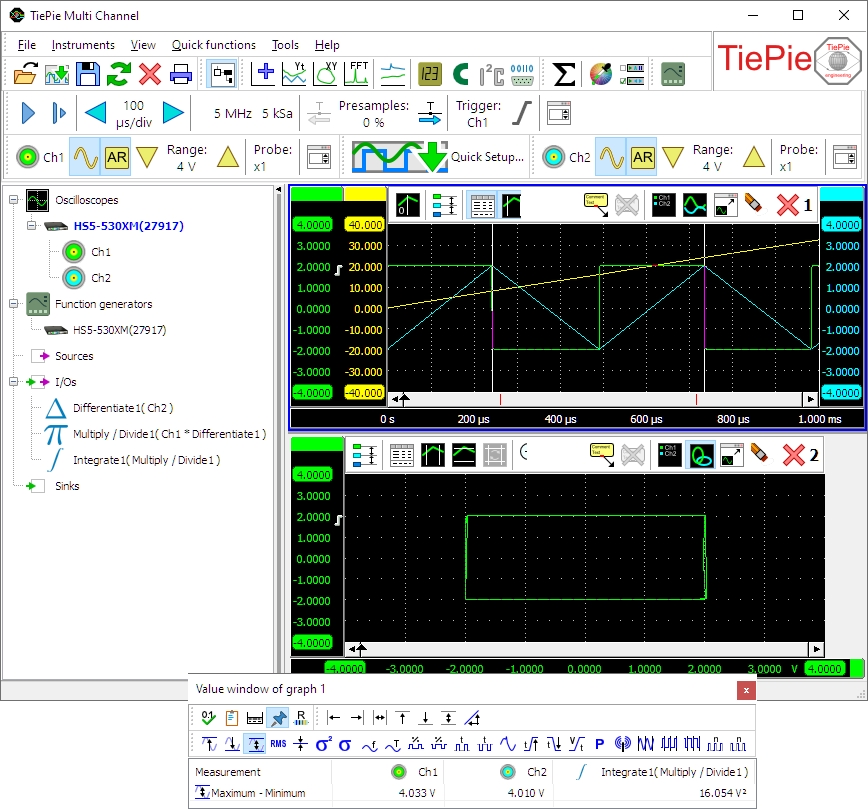

正如你在图片中看到的,测量的结果确实是封闭的区域。您可以通过计算XY图中所包含的网格平方来验证这一点。
