Handyscope?HS6 - 1000XMES :EMI预合规测试仪

强大的能力 Handyscope HS6 - 1000XMES emi分析器为用户提供了快速执行良好的EMI符合性测试的可能性。通过这种成本效益测试,避免额外访问昂贵的EMC测试设施可以节省时间和金钱。所提供的EMI探针组TP-EMI-HS6包括三个磁场探针和一个电场探针。三脚架确保探测器能够正确定位在被测试的对象。

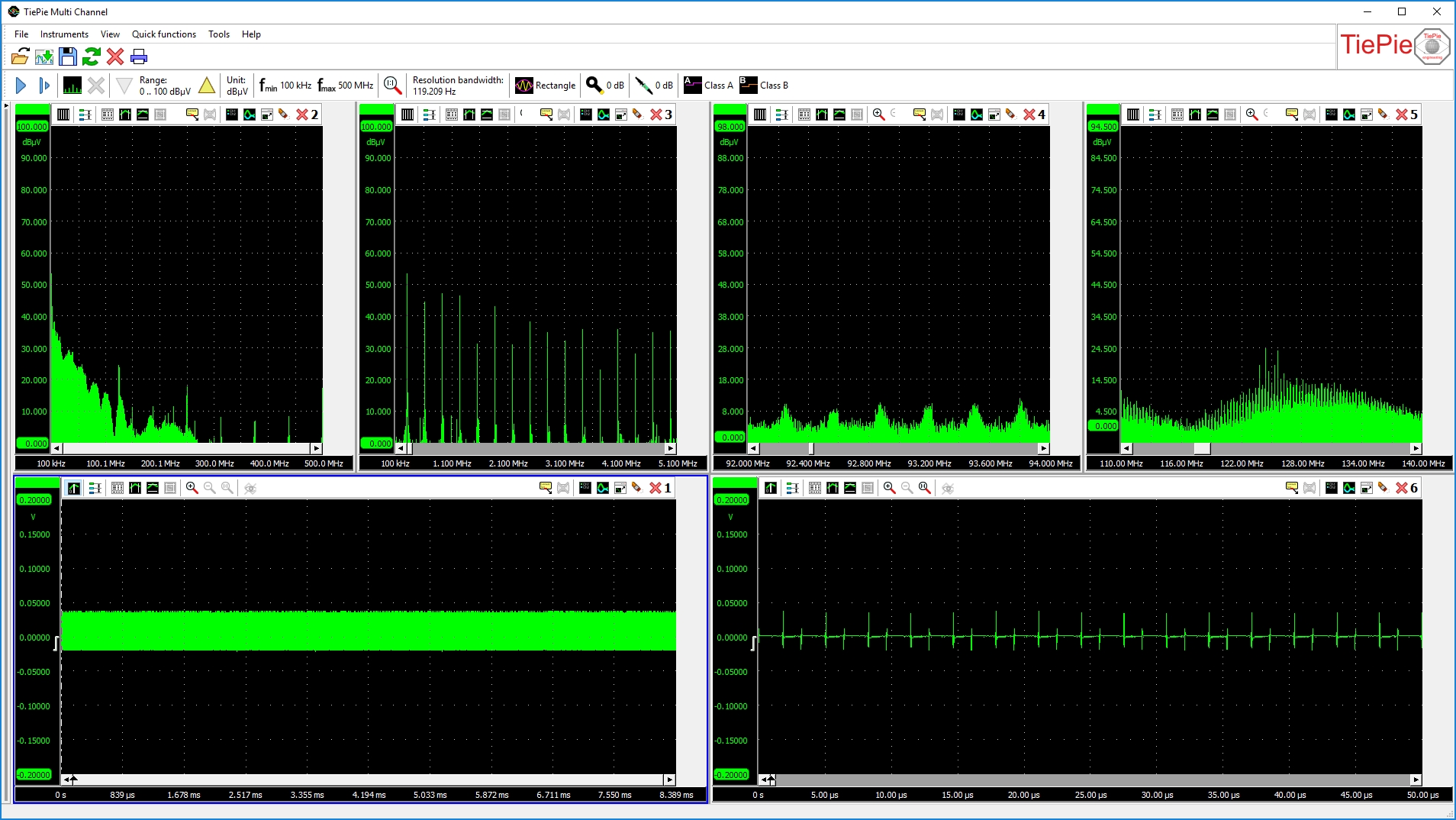

我们的EMI分析仪 Handyscope HS6 - 1000XMES 有多个窗口选项。在每个窗口中,将同时显示整个光谱或选定的部分光谱。标准的射频频谱分析仪的缺点是只有一个显示器,在那里不可能同时缩放信号的几个不同部分。有多重显示选项的 Handyscope HS6 - 1000XMESEMI分析仪同时查看多部分光谱是很容易的。这使用户能够更好地理解所分析的信号。除频谱外,还可见时域信号,可以同时分析信号的形状。多显示选项也可用于时域信号.

… Handyscope HS6 - 1000XMES EMI分析仪的分辨率非常低,高达7.45赫兹(500兆赫),这是其类中的独特之处。因此,光谱中每个部分的细节都可以被彻底分析。

大的动态范围140分贝允许测量各种各样的干扰频率.根据En61326-1:2006/en55011:2007的标准限制线可以打开或关闭。分辨率带宽和频率范围可以单独选择.

操作模式有三种:正常模式、平均模式和最大模式.正常模式显示源迹的光谱.平均模式有效地降低了信号的噪声,看到了更多的谐波或载波细节。你可以选择平均的光谱数.最大持有显示信号达到的最大电平,对于频率测量有用,因为它显示跨越频率轴的峰值历史。平均和最大持有历史可以手动清理启动一个新的测量。

由于图中具有广泛的标记功能,因此可以测量光谱的各个方面。

该幅值单位可设置为db、dbv、dbmv、dbvv(10m时)和dbm。幅幅范围可以设置为三个范围之一:0到100dbbv,20到120dbbbv或40到140dbv。为了精确测量幅度,默认情况下使用平顶窗.除平顶窗外,还可选择其他八扇窗。

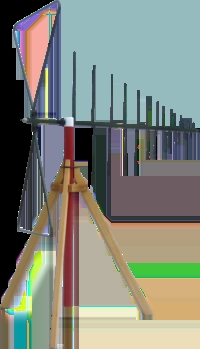

EMI分析仪也可作为正常光谱分析仪使用。用双天线或共混天线可以测量10兆赫至500兆赫的光谱。

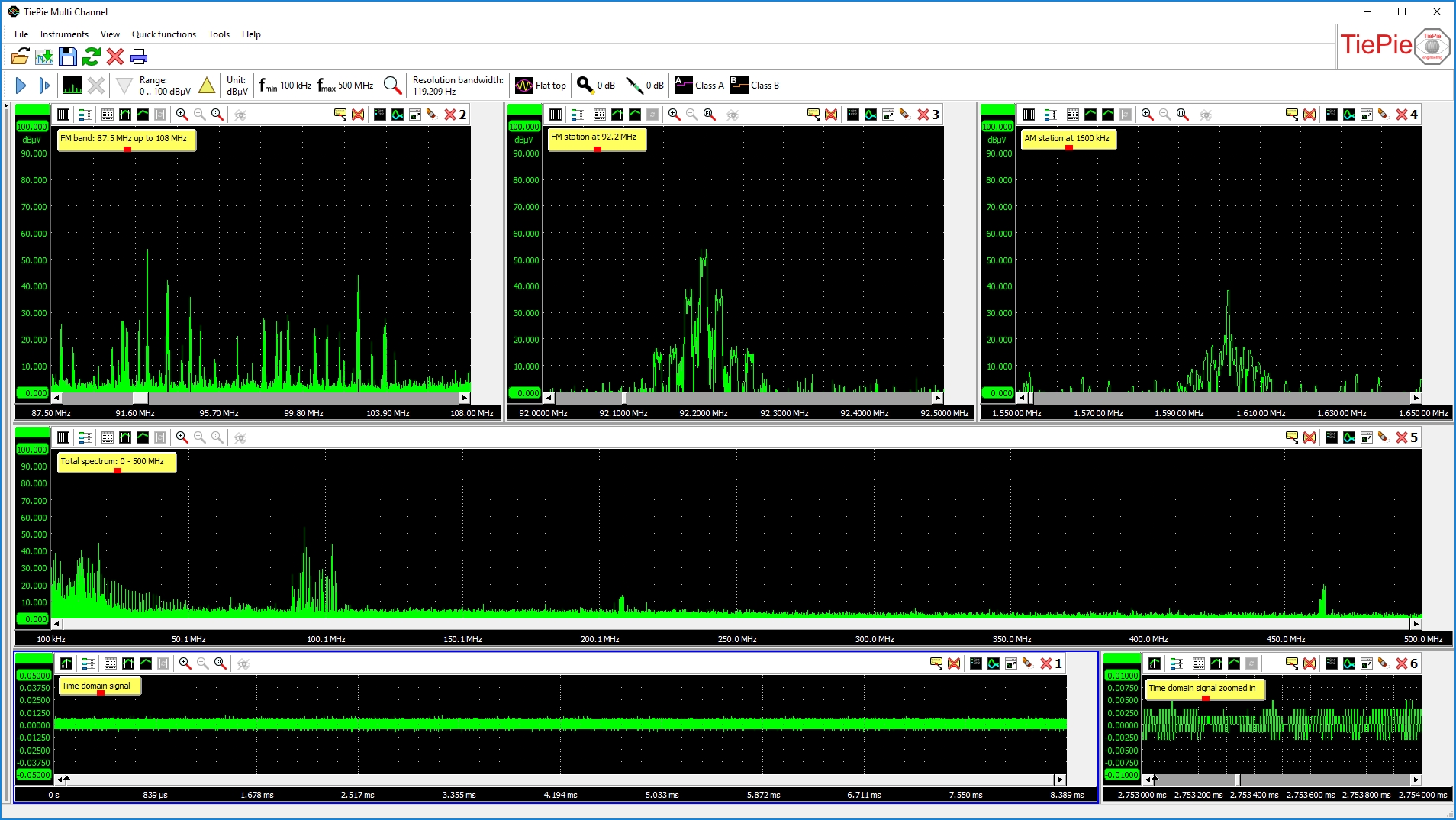

图4显示了用放在外面的共混天线测量的光谱。在0赫兹至500兆赫的全频谱旁边,还有87.5兆赫至108兆赫的调频频带、92.2兆赫的调频广播电台,甚至是1600千赫的AM广播电台。还显示了时域信号,以及部分时间域信号的放大。所有的窗口都是实时的,不同频率之间的相关性和时域信号可以方便地查看。EMI分析器的多窗口功能提供了用户无限的分析和显示能力。
