用TiePie汽车示波器测量柴油喷射器的回流方法

测量柴油喷射器的回流

下载测量

进行柴油机回流流量测量

柴油回流流量传感器RS400信息

类型: 柴油回流流量传感器

电力供应: 12V来自电池

信号类型: 幅度变

信号级别: -

柴油回流流量传感器的工作

在一个通用的钢轨柴油机中,高压燃料泵向所有的喷射器提供柴油。当需要在汽缸内加油时,电动机管理系统将打开汽缸的喷射器,将所需燃料注入汽缸。打开喷射器使用液压机构,使用部分可用的燃料作为液压流体。这种燃料然后流回油箱.当喷油器有缺陷,不能正常打开时,液压机构使用的燃料就会减少,从而减少回流。当喷油器不能正确关闭时,液压机构会使用更多的燃料,从而产生更多的回流。

为了检查喷射器的状态,可以测量单个喷射器的返回流,并与其他喷射器的返回流进行比较。一种常见的方法是断开返回线路,用小罐捕捉返回的燃料,每个喷油器一个。在发动机运行一段时间后,测量和比较了罐中的燃料量,可以发现有缺陷的喷油器。这种方法有一些缺点。它不能用于燃料喷射系统,因为该系统的回程是加压的。其次,在驾驶汽车中进行这种测试是很复杂的,在这种情况下,问题只发生在驾驶时。而且由于开着的罐子,燃料有溢出的危险。

… 柴油回流流量传感器 解决所有这些问题。它测量可以加压的封闭系统中注射器的回流流。柴油回流流量传感器RS400被放置在注入器的回流流量连接和油箱之间,这样就不会泄漏燃料。由于封闭系统,也有可能在驾驶车上进行测试。当连接到汽车实验室的范围时,返回流以清晰的图表表示,表明注入器的功能。

这个特殊的测量是在同一个发动机上进行的 伺服液压喷油器测量 .

连接柴油回流流量传感器RS400和实验室范围

RFS400型柴油机回流流量传感器有四个通道,其中只有三个通道用于此测量。连接柴油回流流量传感器RS400和实验室范围,见图1:

通道 探索 电压 范围

1 柴油回流流量传感器RS400通道1正连接 4 V

柴油回流流量传感器RS400通道1负连接

2 柴油回流流量传感器RS400通道2正连接 4 V

柴油回流流量传感器RS400通道2负连接

3 柴油回流流量传感器RS400通道3正连接 4 V

柴油回流流量传感器RS400通道3负连接

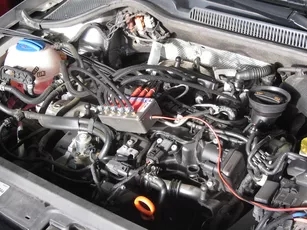

图1:测量图

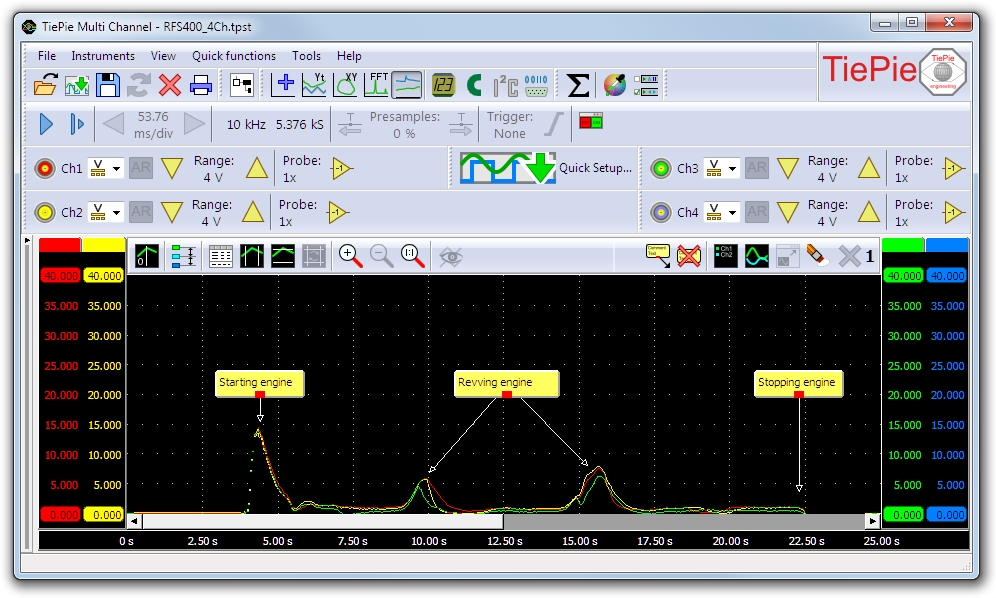

图2:用rfs400测量工作式注射器
