Tiepie Hs3 系列高速数据采集卡电阻测量方法。

Tiepie 系列高速数据采集卡测量电阻的方法。

配备Sure Connect 的 示波器能够执行电阻测量，不再需要使用单独的欧姆表。它不仅仅是一个简单的万用表来测量（接触）电阻，然后将其显示为数字，而且它也是一个先进且独特的欧姆范围，以图表形式显示电阻随时间的变化：

在图表中捕获快速电阻变化。

检测并定位可变电阻器中的轨迹缺陷。

创建 NTC 和 PTC 等特殊电阻器的电阻图。例如，使用通道 1 测量 PTC 的电阻，使用通道 2 测量温度。然后，XY 图将显示作为温度函数的电阻变化。

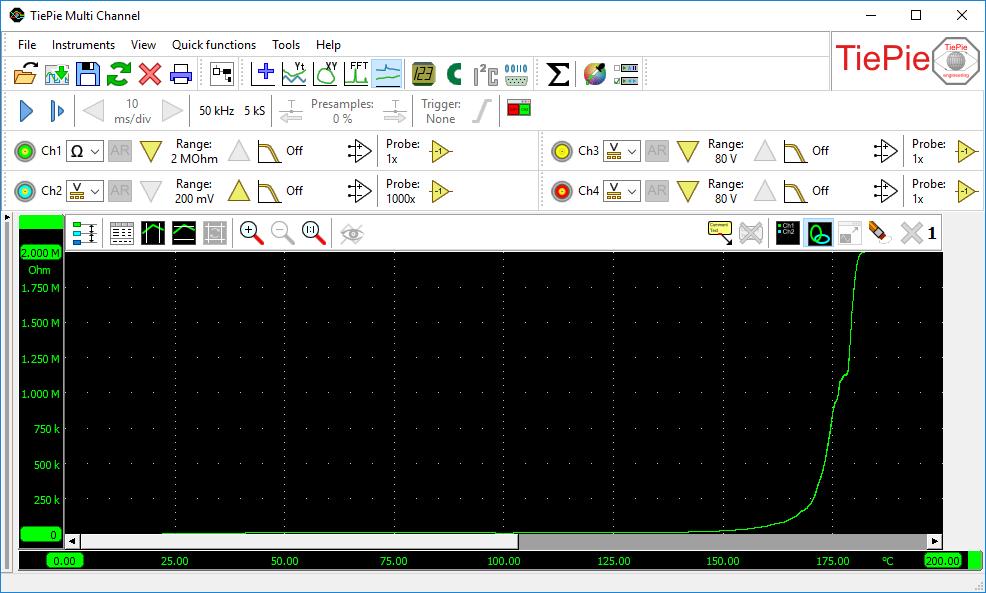

图 1：在 XY 模式下使用欧姆示波器测量 PTC 特性。

欧姆示波器使用与示波器相同的输入。无需更换测量引线。先进的过压保护确保欧姆示波器能够承受高电压。

什么是电阻测量？

TiePie 示波器（如 WiFiScope WS6 DIFF、WiFiScope WS6、WiFiScope WS5、Handyscope HS6 DIFF或Handyscope HS5 ）的电阻测量 可用于测量可变电阻常数。与万用表的电阻测量相比，TiePie 示波器的电阻测量速度足以测量电位计，因此可以检查完整的轨迹。

如何进行电阻测量？

使用可在此处下载的文件轻松执行电阻测量。

下载电阻测量链接 https://www.tiepie.com/en/articles/resistance-measurement-example

为了补偿测量引线的电阻，可以将电阻测量归零。在多通道示波器软件中打开文件后，可以按如下方式完成此操作：

执行一次性测量，同时将测量探头或 4mm 插头相互抵靠。

在增益/偏移 I/O的鼠标右键菜单中，单击Neutralize。

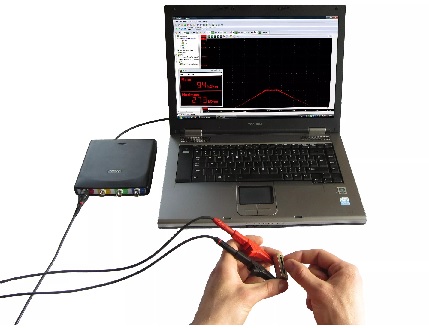

可以通过单击开始按钮 或使用热键 S来执行电阻测量。请参阅图 1 了解执行的电阻测量。
