tiepie公司Hs6、HS5、HS4多通道示波器软件图解


多通道示波器软件结合Tiepie硬件可用作：

?示波器
?频谱分析仪
?数据记录仪
?万用表
?任意波形发生器
?协议分析器
要在您自己的软件或第三方软件中使用 TiePie 工程仪器，请访问软件开发工具包二次开发页面。

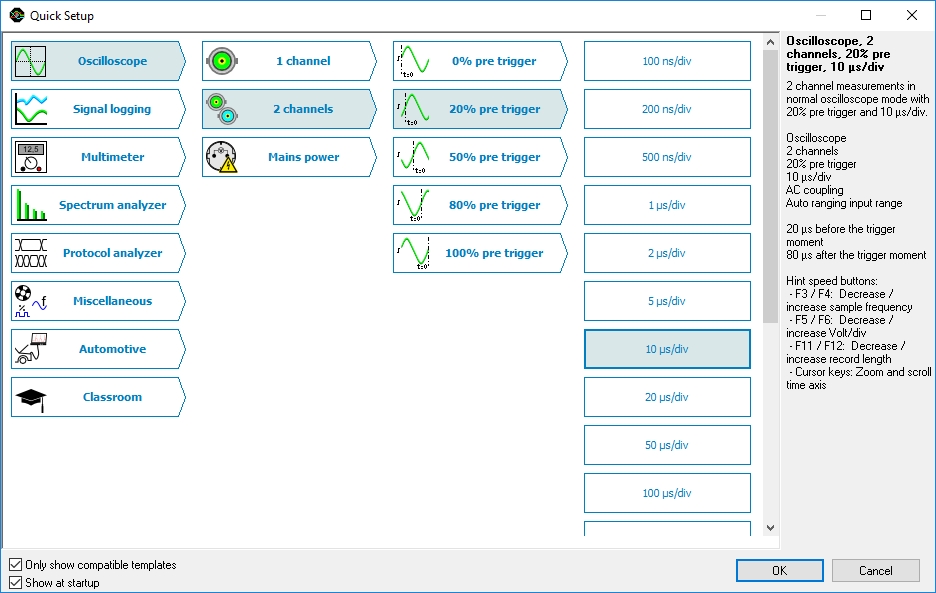

快速设置


为了简化测量设置，多通道示波器软件包含大量快速设置，几乎适用于任何应用。快速设置包含特定测量的基本设置以及有关所选快速设置的附加信息，例如需要如何连接仪器和/或附件。快速设置还可以包含参考信号。加载快速设置后，可以执行特定测量，如果需要，可以对设置进行小幅调整。
快速设置以树状结构精心组织，按应用程序排序。只需点击几下鼠标即可执行复杂的测量。

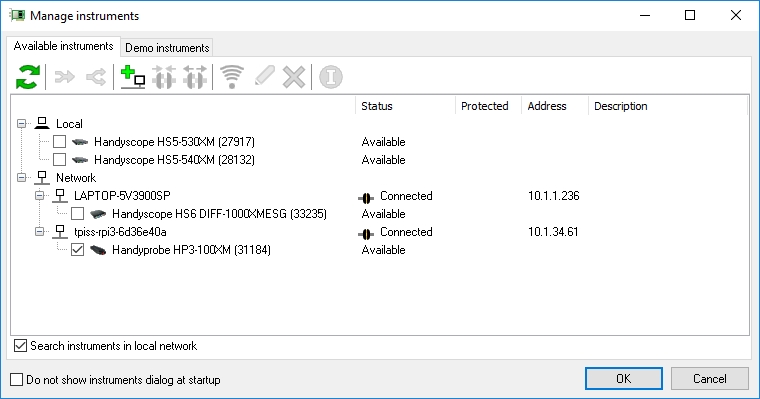

网络支持


使用带有以太网连接（LAN、WiFi 或 WAN）的 Handyscope 系列示波器进行远程测量非常透明，以致于看起来连接以太网的仪器直接连接到 PC。多通道示波器软件默认支持以太网连接的仪器。示波器、频谱分析仪、数据记录器和电压表的所有软件和硬件功能仍可通过网络使用。不需要特定的网络知识。可用仪器的对话框显示网络仪器。只需打勾，即可开始测量。
TiePie 的工程格言再次适用：即插即测

示波器


示波器用于显示信号电压，根据时间 ( Yt ) 或另一信号电压 ( XY ) 绘制。

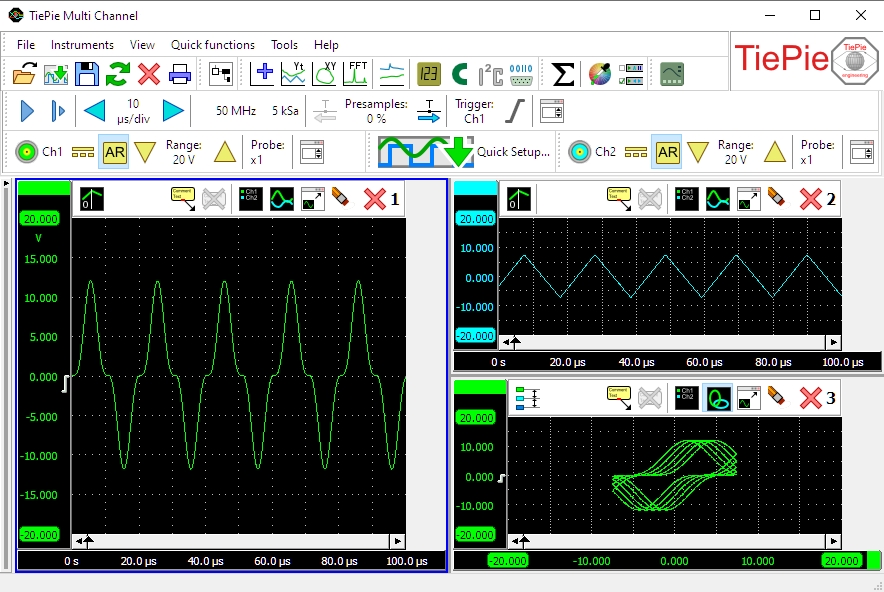

多通道示波器软件 中的示波器可以有一个或多个大型、完全可配置的图形，其中每个图形可以显示信号的不同部分。可以将测量信号复制到参考通道，以将实时信号与早期测量信号进行比较。
示波器中的光标可用于在屏幕上进行测量，还有一条t=0 线来指示触发时刻。可以为信号指定描述性名称，并提供图例以简化显示信号的识别。 可以放置 文本标签来标记信号的有趣部分。
为了显示测量信号的所有细节，示波器在垂直和水平方向提供无限缩放 。可以使用撤消缩放功能撤消所有缩放操作。

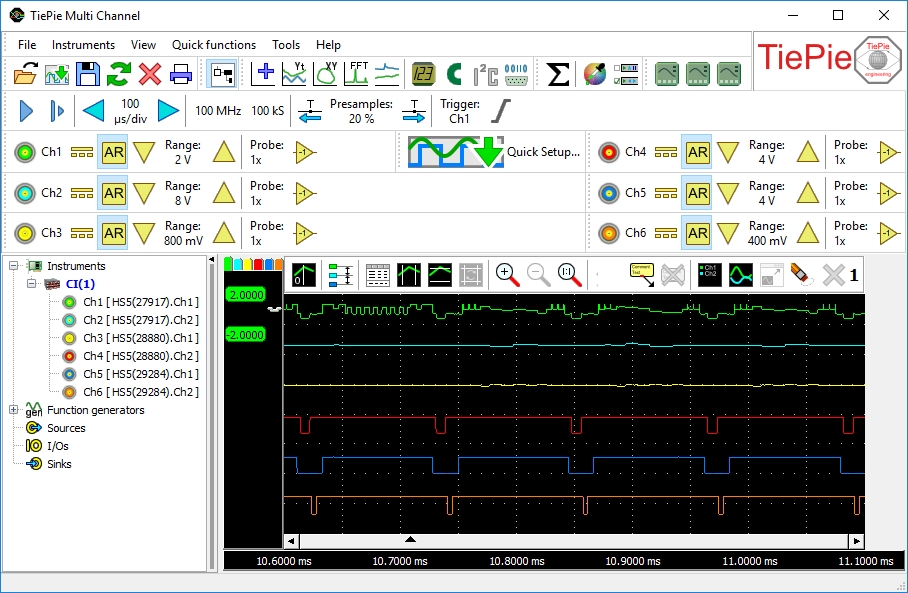

组合和同步多个仪器


当两个或四个测量通道不够时，Handyscope 系列仪器提供了将多台示波器组合并同步到一台具有多个输入通道的示波器的可能性。只需一根耦合电缆即可将多台仪器组合成一台多通道组合仪器。
多通道示波器软件自动将单个仪器组合成一个大型组合示波器，该示波器具有许多输入通道，这些通道完全同步采样并可以在一个应用程序中进行控制。你得到一台示波器。

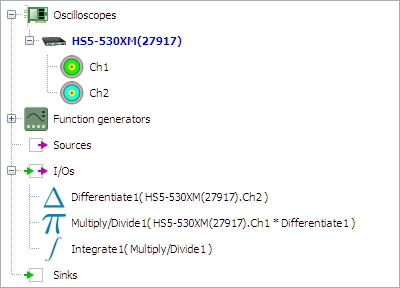

 数学函数


多通道示波器软件提供了多种数学运算，如加、减、乘、除、积分、微分、确定平方根、确定对数等。这些数学运算以I/O的形式提供，也称为处理块，可用于处理测量信号和参考信号。
结合这些数学处理模块，可以为构建复杂的数学运算提供无与伦比的可能性，以彻底分析您的测量并从您的数据中获取您需要的所有信息。数学运算的结果可以显示在一张或多张图表中，可以显示在数字显示中，显示在表格中，并且可以以各种常见文件格式写入磁盘。

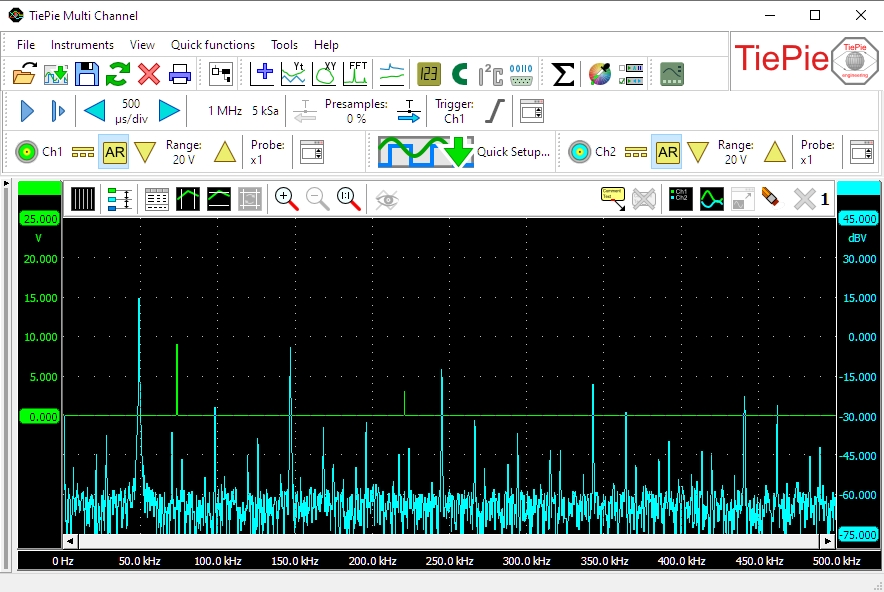

频谱分析仪


频谱分析仪是一种在频域中以图形方式显示信号幅度与频率的关系的仪器。它将显示信号中存在哪些频率分量以及这些分量有多强。
?使用频谱分析仪可以比示波器更好地显示信号上的小谐波失真。正弦波在时域中可能看起来不错，但在频域中谐波失真是可见的。
?在示波器的时域中，噪声信号可能看起来完全随机，而在频谱分析仪的频域中，它可能看起来主要存在一个频率。
?在频域中，确定调制信号（AM 或 FM）的载波频率、调制频率、调制电平和调制失真非常简单。

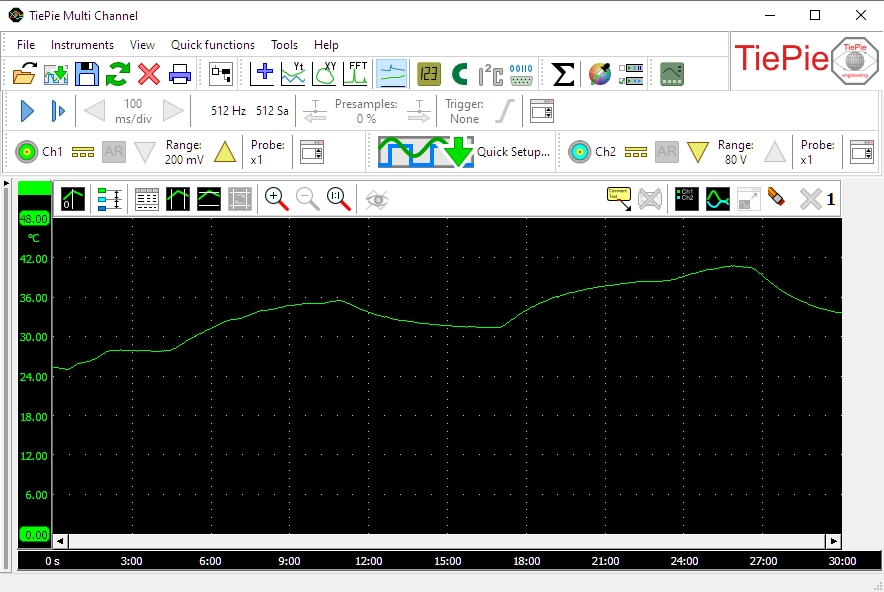

 数据记录仪


数据记录器是一种直接记录仪器，用于显示信号电压、相对于时间 (Yt) 或相对于另一个信号电压 (XY) 的绘图。
数据记录器是测量缓慢变化信号（例如房间温度变化）的理想仪器。在捕获整个过程时，输入信号的任何变化都立即可见。
数据记录器的另一个应用是测量长的非重复信号，例如串行通信信号，这些信号持续时间太长而无法在硬件的内部存储器中捕获。

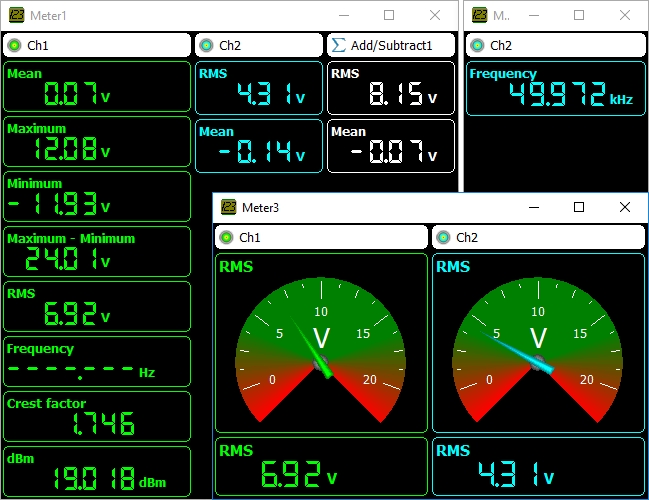

万用表


万用表是一种对信号执行测量，然后确定该信号的一个或多个特定属性并将这些属性显示为数值的仪器。
万用表可用于测量或监视信号的特定属性，如 RMS 值、频率、最大值等。多通道示波器软件可以具有任意数量的完全可配置的显示，可以将测量值显示为数字或使用仪表显示。使用仪表显示时，它在针对特定属性调整电路时非常有用，例如将偏移量调整为零。

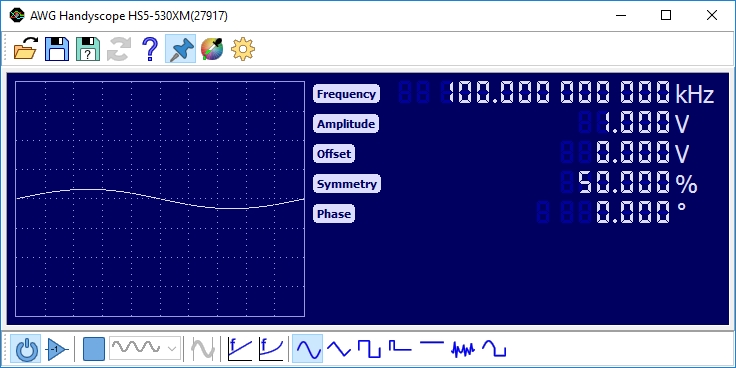

任意波形发生器


任意波形发生器是一种可以生成重复信号或单次信号的仪器。信号可以具有预定义的标准形状，如传统函数发生器中的正弦波或方波。但是，信号也可以具有任意形状，由用户定义。这些信号可以使用多通道示波器软件或外部程序创建，或者可以是示波器先前测量并加载到发生器中的信号。
函数发生器是测试电路中必不可少的仪器。它可用于向被测电路施加信号，以测试该电路的功能。
任意波形发生器的一个具体应用是能够产生模拟某些外部条件的信号，而无需具有实际条件。这方面的一个例子是生成先前测量的曲轴传感器信号并将其应用于汽车的电机管理系统。然后可以在无需运行发动机的情况下测试发动机管理系统中的各个部件。也可以通过这种方式测试依赖于串行通信信号的系统。

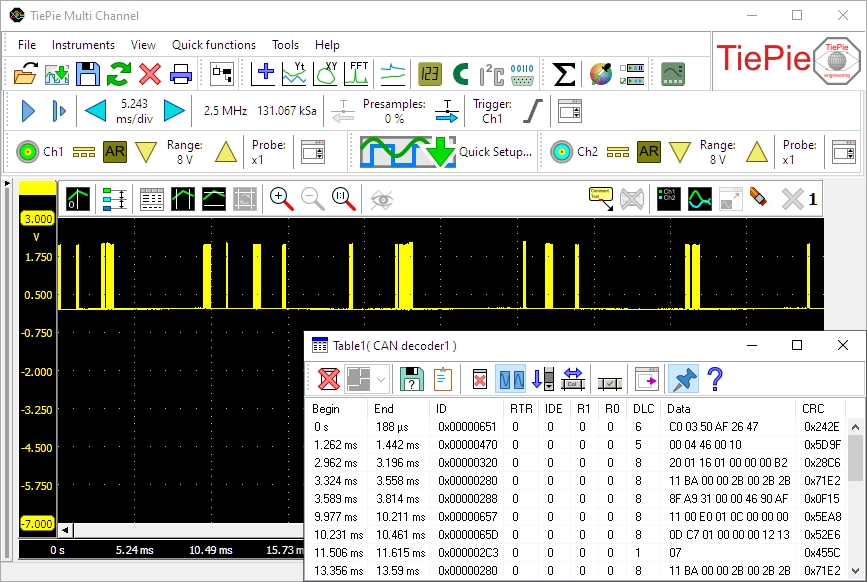

协议分析仪


协议分析仪是一种测量仪器，它根据特定协议分析用于电子设备之间通信的一个或多个信号。协议分析器检查信号并对传输的信息进行解码。解码后的信息可以显示在图表、仪表汇和 表格汇中。
在开发通信总线的硬件和/或软件实现时，协议分析器是一个有用的工具。它也可以在调试设备或总线故障时使用。
多通道示波器软件包含以下协议分析器：
CAN总线解码器
J1939解码器
I 2 C解码器
UART/串行解码器
SPI解码器
