新型CS548隔离通道示波器

新型CS548隔离通道示波器 （128000元）

隔离通道捕获（2kV DC III类）、50 MHz时100 dB CMRR、频率响应分析、元件LCR测量、数天的MSPS流式传输到磁盘、高分辨率频谱、复杂数学、实时Matlab和Excel、外部采样时钟、以太网或USB、隔离信号发生器、混合信号捕获...只是Cleverscope为您做的一些事情！

我们制造高精度混合信号采集单元，并花了十多年时间开发功能极其强大的软件，使它们易于使用和直观使用。我们的示波器和软件简化了工程师每天需要做的工作。

CS548是一款2kV直流隔离通道示波器，设计用于需要隔离和高CMRR的任何地方-特别是电力电子设备。使用CS1200 IsoPod，您将获得>30kV的隔离。CS548通过CS302 64位应用程序支持频率响应分析（使用内置隔离信号发生器）、协议解码、数学、流媒体、Excel和Matlab连接、频谱分析、混合信号触发和显示。

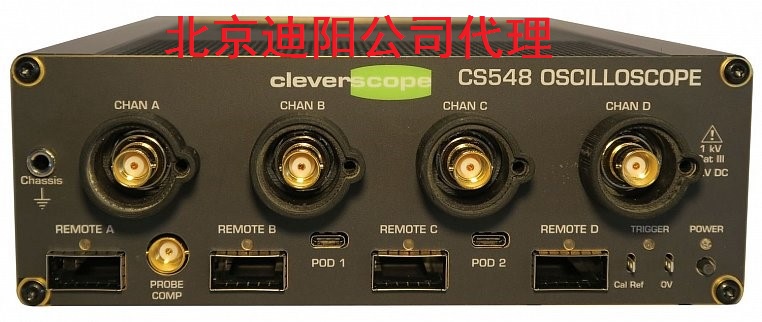

CS548前面板

CS548隔离通道示波器专为电力电子系统（包括高压侧）的测量而设计 。

它可用于测量所有高侧节点、进行EMC测量、检查启动行为、计算功率损耗和开关能量以及检查消息内容。

它是工具集的一部分，该工具集将执行验证您的电力电子设计所需的所有事情，然后对其进行测试-作为原型或在生产中。这包括：

·        一个软件应用程序和DLL驱动程序，用于控制1到4个示波器作为一个4-16通道示波器，能够流式传输到硬盘，进行时间和频谱、符号数学、Matlab集成、FRA、协议解码和信号统计。

·        四个内部隔离输入通道，用于测量在高达2kV共模条件下共模电压变化为100V/ns的信号。

·        四个遥控通道插座，用于CS1200遥控IsoPod。CS1200通过光纤连接，距离最远可达30m，适用于高压外壳（共模最高30kV）。

·        非常好的分辨率（14位），无噪声测量为1300分之1。

·        隔离信号发生器，0-65MHz，（也是100V/ns共模），用于进行频率响应分析(FRA)。将其用于工作电力电子模块的稳定性分析和增益/相位、电源平面、输入和输出的阻抗测量，以及电感器和电容器随频率变化的测量。

·        两个用于I/O扩展的pod高速接口。

·        两个CS1301 隔离式数字输入适配器，用于测量具有高共模电压(1130V DC)的逻辑信号-每个4个数字输入，总共8个数字输入。

·        CS1302隔离式数字I/O转接板是可选的单独购买 ，用于为双脉冲、半桥或全桥PWM控制或任意脉冲序列生成多达4个输出。它包括一个输入pod，可用于制作隔离的SPI或UART pod。应用程序的Pulse Builder部分支持CS1302。

·        其他正在开发中的Pod将在完成后通过免费固件升级提供：

o   CS1303隔离式电流测量适配器，带有4个隔离式16位模拟通道，用于测量50mV电流分流器。

o   CS1304隔离式电压测量适配器 带有4个隔离式16位模拟通道，用于测量高达2kV的电压。与CS1303配合使用构成实时功率分析仪。

o   CS1305 Log pod带有8个高分辨率输入，用于在信号信息记录屏幕上记录慢速信号。

·        这些支持产品可用于饱和晶体管电压测量和更高功率FRA：

o   CS1133 Vsat探头架， 用于测量mV饱和电平，同时切换至3kV以进行功率损耗测量。它被隔离用于高侧或低侧测量。

o   CS1070 50 MHz功率放大器，具有36Vpp 1A输出，适用于宽带宽更高功率FRA。

·        频响分析仪

·        频率响应分析仪(FRA)控制面板可让您激励和测量两个端口网络的频率响应，例如电源、滤波器、音频功率放大器、电源层、变压器、伺服放大器和物理系统。您可以用它来测量元件或网络的阻抗、相位、电容、电感、Resr和品质因数/耗散因数。我们还包括电源特定功能来测量带电电源性能。您可以测量增益/相位（使用自动信号幅度控制）、输入阻抗、输出阻抗和PSRR与频率的关系。

·        了解如何使用FRA系统。

·        CS701 隔离信号发生器特别适用于刺激带电的 非接地参考反馈回路。它对底盘接地具有低电容(16pF)，并产生从直流到65 MHz的频率。您可以使用CS1070功率放大器来增加多功能性。它具有50 MHz带宽、1 A输出、-20V至+30V输出摆幅，可用于PSRR、输入和输出阻抗测量，以及高达30V的偏置电容器直流偏置。

·        如果您正在设计或验证反馈系统，例如电源、音频功率放大器、伺服放大器和物理定位系统，那么测量反馈回路的增益/相位响应非常有帮助。您可以使用相位裕度作为稳定性的衡量标准。50-60度的值表示对负载或信号阶跃变化的最佳响应，没有振荡或迟缓。FRA使用CS701隔离式正弦波发生器来激励电源或放大器输出端的反馈环路-就在施加负载的位置。您不需要像更传统的方法那样使用注入变压器，这意味着您可以在DC至65 MHz的范围内运行，变压器不会失真，而且成本更低。使用CS328A-FRA您可以在实时系统上绘制和可视化稳定性和瞬态响应。请注意，FRA功能内置于我们所有的捕获产品中。然而，当使用隔离的CS701信号发生器时，您将获得最佳性能。

·        300 V RMS隔离式 CS701可安全地用于市电供电系统，而CS328A -FRA输入的+/- 24V直流偏移能力意味着您可以测量高达+/-电源中的直流响应24V。对于更高电压的电源，使用交流耦合。

·        FRA控制面板可以轻松地在一个地方设置所有内容——您不需要知道如何使用Cleverscope系统的其余部分。使用FRA控制面板，您可以全面评估变压器传输响应、初级和次级电感、漏电感和绕组间电容与频率的关系。使用直流偏移，您可以检查饱和度和直流灵敏度。您无需购买昂贵的网络分析仪，因为Cleverscope FRA可以在0-65Mhz频率范围内为您完成这一切！
