CS328A-FRA 频率特性分析仪+usb示波器

USB 2.0 示波器，12 位，100 MSa/s，2 个模拟通道，8 个数字输入，外部触发，2 个模拟通道和 8 个数字通道各有 8M 样本存储，附带应用软件，2 x CS1001 和 CS1004/5探针组。前面板接地通过 USB 接地与 PC 相连。

  北京迪阳世纪公司独家代理 CS328A-FRA

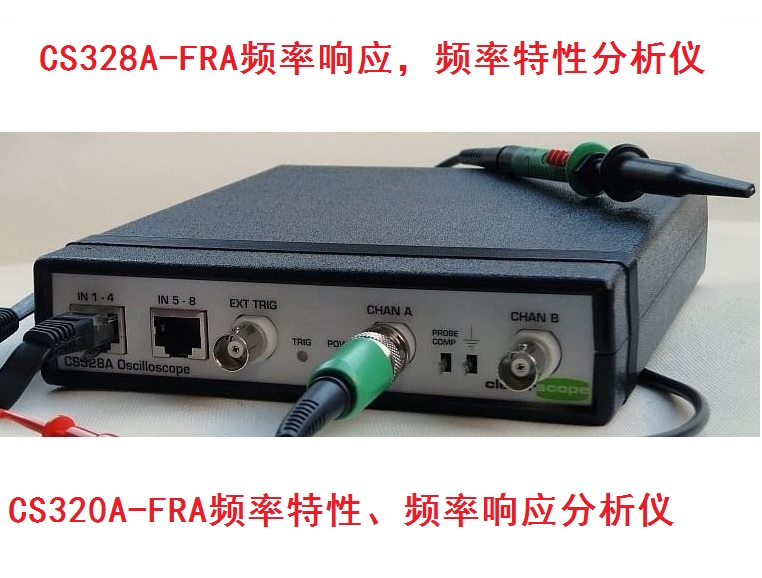

Cleverscope CS328A 型是一款 USB 连接、PC 连接示波器和频谱分析仪，带有基于 PC 的应用软件。

这是我们最新的数据表，可供您下载。

CS328A采集单元

? 两个 12 或 14 位模拟通道以 100 MSa/sec 的速率同时采样。交流或直流耦合。

? 连接 PC 或 10/100Mbit 以太网的 USB 2.0 接口，取决于选项

? 通过选择图形视图和探头开关设置，增益自动设置为从 20 mV FSD 到 +/-200V FSD。

? 偏移自动设置为对应于选定的振幅轴视图。例如，振幅轴为 2.40 至 2.42V 的图表会自动选择偏移 +2.40V 的 20mV 范围 - 非常适合查看单电源运算放大器应用中的小信号。

? 视图中波形的模拟触发，分辨率为显示高度的 1%。模拟触发器可以选择使用低通、高通或噪声滤波器进行调节。

? 一个外部触发器，阈值可在 0 至 ±18V 范围内以 40 mV 的增量进行调节。

? 八个数字输入以 100 MSa/sec 的速率采样，阈值可在 0 到 10 V 之间以 10 mV 的增量进行调节。

? 基于任何输入信号的上升沿或下降沿的双硬件触发系统，可选地由用户定义的数字输入组合限定，在满足一个或两个触发条件时触发，并且触发之间的时间小于、等于或大于用户定义的范围，或触发计数等于用户定义的值。

? 带有 100 Mbit/sec 双向 LVDS/RS422 链路的后面板 I/O 连接器，以及三个 RS422 输出，默认为采样开始、触发接收和采样停止。

? 每个通道（两个模拟、外部触发和八个数字）包括 8M 样本存储，为每个通道提供高达 40 ms 的同步存储，分辨率为 10 ns。

? 样本存储可以分配为 2 到 3000 个帧，大小从 4M 到 2000 个样本不等。这些可用作历史存储，用于查看先前捕获的信号，或捕获多达 3000 个具有最小帧间延迟的触发事件，同时为所有后续帧保持相对于第一个触发的时间。

? 20 MHz 5 阶抗混叠滤波器，用于改进频谱分析性能。

? 前面板上的触发 LED 和电源 LED。

? 输入功率范围从 6 ~ 12V，6W 由通用电源适配器提供。

? 用于 70 dB 无杂散动态范围的低抖动 (1 ps rms) 采样时钟。

? 自校准以确保满足 DC 性能规范。

? 外壳尺寸：153 x 195 x 35 毫米。

CS300 应用软件

? 独立的、可自由移动和可调整大小的窗口显示信号、缩放的信号视图、信号的频谱和控制面板。

? 缩放信号视图可选择跟踪信号视图光标。

? 使用各种调节窗口进行频谱分析，并以对数或线性格式显示。

? 每个信号窗口包括一个时间/幅度跟踪器和两个用于比较目的的标记。颜色是用户可定义的。

? 信号平均（指数、块和峰值保持）和低通滤波。

? 信号测量，包括峰峰值、RMS、DC、脉冲宽度、周期和频率。

? 将图形或数据复制并粘贴到其他应用程序。

? 保存并从磁盘打开。

? 用户定义的单位、信号名称和缩放比例（偏移和增益）。

? 每个图形的文本注释。

CS328A-FRA频响分析仪（CS328A增加CS701）

频率响应分析仪 (FRA) 控制面板可让您激励和测量两个端口网络的频率响应，例如电源、滤波器、音频功率放大器、电源层、变压器、伺服放大器和物理系统。您可以用它来测量元件或网络的阻抗、相位、电容、电感、Resr 和品质因数/耗散因数。我们还包括电源特定功能来测量带电电源性能。您可以测量增益/相位（使用自动信号幅度控制）、输入阻抗、输出阻抗和 PSRR 与频率的关系。

参加阻抗测量方法，了解如何使用 FRA 系统。

CS701 隔离 信号发生器特别适用于刺激带电的非接地参考反馈回路。它对底盘接地具有低电容 (16pF)，并产生从直流到 65 MHz 的频率。您可以使用 CS1070 功率放大器来增加多功能性。它具有 50 MHz 带宽、1 A 输出、-20V 至 +30V 输出摆幅，可用于 PSRR、输入和输出阻抗测量，以及高达 30V 的偏置电容器直流偏置。

如果您正在设计或验证反馈系统，例如电源、音频功率放大器、伺服放大器和物理定位系统，那么测量反馈回路的增益/相位响应非常有帮助。您可以使用相位裕度作为稳定性的衡量标准。50-60 度的值表示对负载或信号阶跃变化的最佳响应，没有振荡或迟缓。FRA 使用CS701隔离式正弦波发生器来激励电源或放大器输出端的反馈环路 - 就在施加负载的位置。您不需要像更传统的方法那样使用注入变压器，这意味着您可以在 DC 至 65 MHz 的范围内运行，变压器不会失真，而且成本更低。使用CS328A-FRA您可以在实时系统上绘制和可视化稳定性和瞬态响应。请注意，FRA 功能内置于我们所有的捕获产品中。然而，当使用隔离的 CS701 信号发生器时，您将获得最佳性能。

300 V RMS 隔离 式 CS701可安全地用于市电供电系统，而CS328A-FRA输入的 +/- 24V 直流偏移能力意味着您可以测量高达 +/- 电源中的直流响应24V。对于更高电压的电源，使用交流耦合。

FRA 控制面板可以轻松地在一个地方设置所有内容——您不需要知道如何使用 Cleverscope 系统的其余部分。使用 FRA 控制面板，您可以全面评估变压器传输响应、初级和次级电感、漏电感和绕组间电容与频率的关系。使用直流偏移，您可以检查饱和度和直流灵敏度。您无需购买昂贵的网络分析仪，因为 Cleverscope FRA 可以在 0-65Mhz 频率范围内为您完成这一切！
