LabJack数据采集卡可以通过模拟量输出控制执行器、值和电机。

LabJack设备可以通过模拟输出控制执行器、值和电机。

• LabJack设备包括两个模拟输出(DAC)，能够推动高达20mA的0-5V电流。
• 对于需要高达10v或超过2个输出的应用，LabJack提供LJTick-DAC。这允许在您的LabJack上扩展多达20个模拟输出。

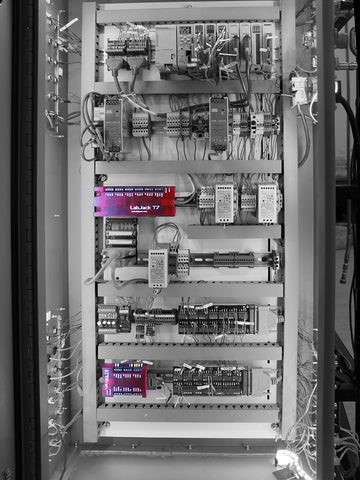

凭借众多模拟I/O和数字I/O通道，单个LabJack可以连接到数十个传感器、继电器、输入和输出。在这张照片中，两台LabJack T系列设备正在监测和记录不列颠哥伦比亚大学火箭队进行的液体火箭发动机测试期间的数据。

Labjack模拟量输入说明：

AI或AIN =模拟输入
ADC =模数转换器

模拟输入将电压电平转换为可以在计算机中存储和处理的数字值。为什么要测量电压？有许多传感器可以将温度、压力等转化为电压。然后可以通过各种硬件（例如LabJack U3-HV ）轻松测量电压，然后将其读入计算机。然后计算机可以将电压值转换成它的原始类型（温度、压力等），然后该值可以存储在文件中，通过电子邮件发送给某人，或用于控制计算机外部的其他东西。

例子：

使用模拟输入从传感器获取温度。

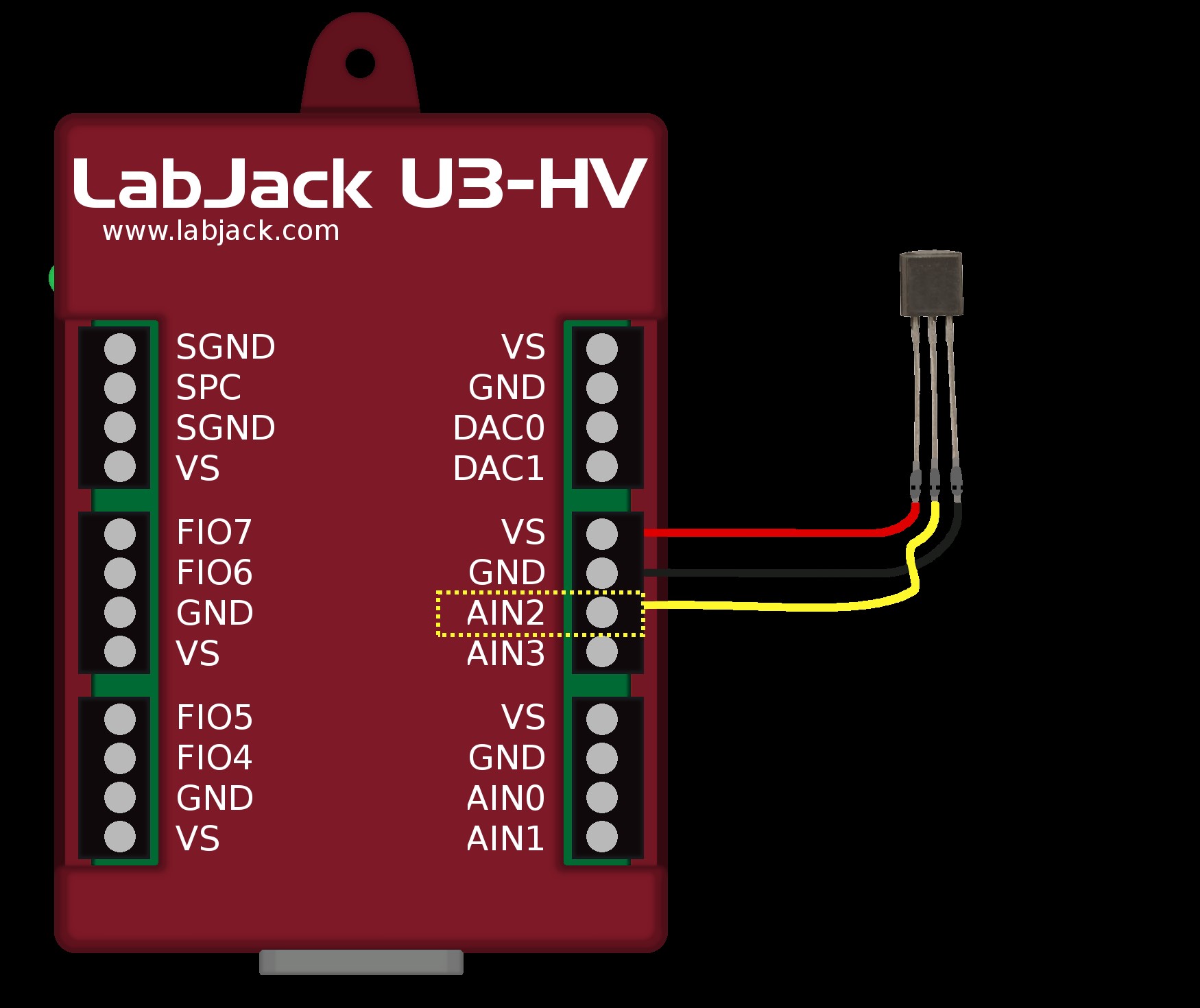

1. 如图所示，将模拟温度传感器的输出连接到U3-HV。
2. 读取电脑上的电压就可以知道当前的温度。
3. 这个特殊的传感器每°F输出0.01伏特，因此0.76V对应于76°F。

一个常见的问题是“这个传感器/信号可以用LabJack测量吗”。除非信号的电压（相对于设备的地）超出设备的限制，否则可以在不损坏LabJack的情况下进行连接。然而，需要更多的思考来确定什么是使用LabJack或任何测量设备进行有用测量所必需的。

应考虑几个重要因素，以确保您不会损坏设备并获得有用的信息。

·        信号电压

·        信号源阻抗

·        设备的分辨率（和精度）

·        速度

信号电压：

无论您是尝试进行单端模拟读数还是差分模拟读数（如果您的设备允许），您都需要确保每个通道上相对于地的电压仍在共模限制范围内。当测量电压以外的参数，或电压对于特定LabJack来说太大或太小时，需要某种传感器或转换器来产生正确的电压信号。例如温度传感器、放大器、电阻分压器，或者这些东西的组合。

值得注意的信息：我们的U6设备具有全差分输入，可输出校准电压读数。

阻抗：

将LabJack（或任何测量设备）连接到信号源时，必须考虑测量设备对信号的影响。主要考虑因素是流入或流出设备模拟输入的电流是否会由于源的阻抗而导致明显的电压误差。为保持一致的结果，请参考相应设备的数据表（见下文）或用户指南附录A以了解推荐的最大源阻抗。我们的设备具有相对较高的输入阻抗。然而，在一些非常低电流的应用中可能会出现问题。

分辨率（和准确度）：

每个LabJack设备都有自己的精确度和准确度规格。请参阅相关的LabJack数据表（见下文）或附录A了解更多信息。

速度：

尝试采集模拟信号时，速度是一个重要属性。如果您正在尝试读取稳态信号（如电位器给出的恒定电压），则非常简单。但是，如果您试图读取和解释波形，那就要复杂得多。一些需要的信息是频率、振幅、偏移以及您期望看到的信息（其形状）。这些问题的答案将有助于确定您需要以多快的速度收集数据点，并确定您的代码需要多复杂。我们的LabJack设备有两种通用数据采集模式，正常模式（命令和响应）和流模式（配置和侦听，定期批量传输数据）。同样重要的是要考虑您希望阅读多少个频道以及您是否尝试同时阅读它们。我们的大多数设备都使用带有模拟MUX的专用ADC在输入通道之间切换（在电子领域非常普遍）。这意味着在称为扫描速率的“多通道读取”之间存在延迟。
