CS548直流隔离示波器
最新推出的CS548 是一款 2kV 直流隔离通道示波器，设计用于需要隔离和高 CMRR 的任何地方 - 特别是电力电子设备。使用 CS1200 IsoPod，您将获得 >30kV 的隔离。CS548 通过 Cscope4 应用程序支持频率响应分析（使用内置隔离信号发生器）、协议解码、数学、流媒体、Excel 和 Matlab 连接、频谱分析、混合信号触发和显示。
隔离通道捕获（2kV DC III 类）、50 MHz 时 100 dB CMRR、频率响应分析、元件 LCR 测量、数天的 MSPS 流式传输到磁盘、高分辨率频谱、复杂数学、实时 Matlab 和 Excel、外部采样时钟、以太网或USB、隔离信号发生器、混合信号捕获...只是 Cleverscope 为您做的一些事情！我们制造高精度混合信号采集单元，并花了十多年时间开发功能极其强大的软件，使它们易于使用和直观使用。我们的示波器和软件简化了工程师每天需要做的工作。

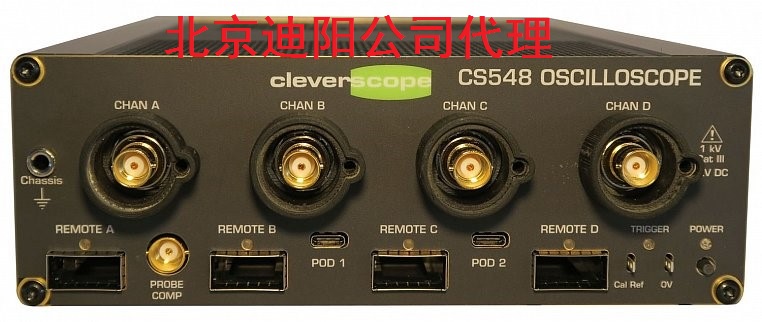

CS548前面板
CS548隔离通道示波器专 为电力电子系统（包括高压侧）的测量而设计。
它可用于测量所有高侧节点、进行 EMC 测量、检查启动行为、计算功率损耗和开关能量以及检查消息内容。
它是工具集的一部分，该工具集将执行验证您的电力电子设计所需的所有事情，然后对其进行测试 - 作为原型或在生产中。这包括：
?一个软件应用程序和 DLL 驱动程序，用于控制 1 到 4 个示波器作为一个 4-16 通道示波器，能够流式传输到硬盘，进行时间和频谱、符号数学、Matlab 集成、FRA、协议解码和信号统计。
?四个内部隔离输入通道，用于测量在高达 2kV 共模条件下共模电压变化为 100V/ns 的信号。
?四个遥控通道插座，用于CS1200 遥控 IsoPod。CS1200 通过光纤连接，距离最远可达 30m，适用于高压外壳（共模最高 30kV）。
?非常好的分辨率（14 位），无噪声测量为 1300 分之 1。
?隔离信号发生器，0-65MHz，（也是 100V/ns 共模），用于进行频率响应分析 (FRA)。将其用于工作电力电子模块的稳定性分析和增益/相位、电源平面、输入和输出的阻抗测量，以及电感器和电容器随频率变化的测量。
?两个用于 I/O 扩展的 pod 高速接口。
?两个CS1301 隔离式数字输入适配器，用于测量具有高共模电压 (1130V DC) 的逻辑信号 - 每个 4 个数字输入，总共 8 个数字输入。
?CS1302隔离式数字 I/O 转接板是可选的单独购买 ，用于为双脉冲、半桥或全桥 PWM 控制或任意脉冲序列生成多达 4 个输出。它包括一个输入 pod，可用于制作隔离的 SPI 或 UART pod。应用程序的 Pulse Builder 部分支持 CS1302。
?其他正在开发中的 Pod 将在完成后通过免费固件升级提供：
oCS1303 隔离式电流测量适配器，带有 4 个隔离式 16 位模拟通道，用于测量 50mV 电流分流器。
oCS1304 隔离式电压测量适配器 带有 4 个隔离式 16 位模拟通道，用于测量高达 2kV 的电压。与CS1303配合使用构成实时功率分析仪。
oCS1305 Log pod带有 8 个高分辨率输入，用于在信号信息记录屏幕上记录慢速信号。
?这些支持产品可用于饱和晶体管电压测量和更高功率 FRA：
oCS1133 Vsat 探头架 ，用于测量 mV 饱和电平，同时切换至 3kV 以进行功率损耗测量。它被隔离用于高侧或低侧测量。
oCS1070 50 MHz 功率放大器，具有 36Vpp 1A 输出，适用于宽带宽更高功率 FRA。
价格：118000 元
