Labjack数据采集卡提供了一种在高压/功率应用中控制继电器添加安全关闭的简单方法
Labjack数据采集卡控制继电器提供了一种在高压/功率应用中添加安全关闭的简单方法。每个 LabJack 设备提供5 个继电器控制选项：
LJ-Tick 继电器驱动器 附件
PS12DC 电源切换板
RB12 继电器板，用于控制多达 12 个 G4 系列继电器
直接使用模拟输出（DAC 线）
直接使用数字 I/O（下面的示例设置）

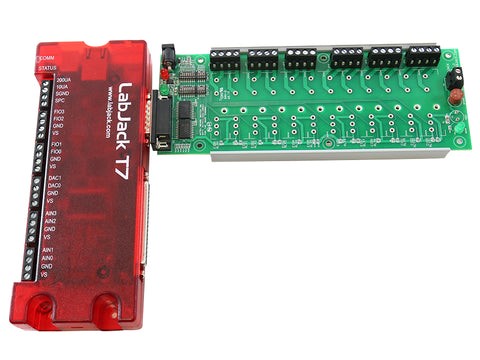

LabJack 继电器板非常适合控制继电器并直接连接到任何 LabJack，包括 T7
使用 LJTick-RelayDriver 附件
LJTick -RelayDriver是一种用于控制继电器的低成本选项。每个 LJTRD 都提供 2 个低侧开关，可以保持高达 50V（仅限直流）并通过高达 200mA 的电流，因此它可以控制几乎任何机械或固态继电器。您可以从 LabJack 获得 5V 电压并使用 LJTRD 对其进行控制，但如果您的继电器需要不同的控制电压，则您必须提供该电压。
使用 PS12DC 配件
PS12DC提供 12 个高侧开关，可从 LabJack获取 5V 电源或控制外部电源提供的高达 28V 的任何直流电压。在某些情况下，甚至不需要继电器本身，因为 PS12DC 可以直接切换电源（高达 28V，750mA）。详情请参阅PS12DC 数据表。
使用 RB12 配件
RB12是控制多达 12 个高压（交流或直流）和/或大电流负载的不错选择。PS12DC 的最高电流为 1.5A，但一些与 RB12 兼容的模块额定电流高达 3.5A。如果您购买 RB12，则必须单独购买继电器模块。有关详细信息，请参阅RB12 数据表。
直接使用模拟输出（DAC 线）
根据每个设备数据表中的规格，DAC 通常可以提供比数字输出更多的电流。它们可以提供足够的电流来控制几乎任何 SSR 甚至一些机械继电器，因此可以成为控制 1 或 2 个继电器的便捷方式。对于 DAC，您通常会使用源配置 (DAC/GND) 而不是下沉 (VS/DAC)。
直接使用数字 I/O
仅使用数字 I/O 控制独立继电器需要更多注意细节，但设置起来仍然相当容易。需要注意的重要细节是 LabJack 上的所有数字 I/O 线路都有串联电阻，限制了它们可以吸收或提供的电流量。众所周知，大多数固态继电器 (SSR) 仍然可以直接由数字 I/O 控制。控制继电器的最佳方法是将 SSR 的正控制端子连接到 LabJack 的 VS（~5 伏）端子，并将负控制端子连接到数字 I/O 引脚。这被称为“下沉配置”，本质上颠倒了控制继电器所需的逻辑。

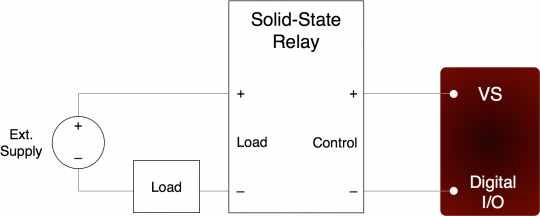

图 1. 继电器连接（下沉控制、高侧负载切换）
我们的设备具有“三态”数字 I/O。如上所示，要在下沉配置中控制 SSR，两个重要的状态是：
输出低：使控制电流流动，从而打开继电器。
输入：使控制电流停止流动，从而关闭继电器。
不推荐的第三种可用数字 I/O 状态是：
输出高：可能会将 SSR 控制电压置于大多数制造商未定义的区域。
Jameco 是讨价还价 SSR 的好来源。我们经常用176719做交流输出控制，他们也有直流输出继电器。
对于以下示例，使用了 Crydom 的系列 1 (D12/D24) 或系列 T (TD12/TD24) 继电器。它们的指定最大开启电压为 3.0 伏，最小关闭电压为 1.0 伏，标称输入阻抗为 1.5kΩ。以下是将继电器建模为简单电阻器时 U3/U6/UE9/T4/T7 在三种模式中的每一种模式下的表现：
输出低：
当数字线设置为输出低电平时，相当于串联180Ω（EIO/CIO）或550Ω（FIO）接地。使用 EIO/CIO 线路时，继电器控制输入端产生的电压约为 5*1500/(1500+180) = 4.5 伏（另外 0.5 伏电压在 EIO/CIO 线路的内部电阻上下降). 使用 FIO 线时，继电器输入端的电压约为 5*1500/(1500+550) = 3.7 伏（其他 1.3 伏在 FIO 线的内部电阻上下降）。这两个都远高于继电器的 3.0 伏阈值，因此它将打开。
输入模式：
当数字线设置为输入时，相当于串联了一个100kΩ的3.3伏连接。继电器控制输入端的最终电压将接近于零，因为几乎所有 1.7 伏的电压差（VS 和 3.3 之间）都在内部 100 kΩ 电阻上下降。这远低于继电器的 1.0 伏阈值，因此它将关闭。
输出高：
当数字线设置为输出高电平时，相当于串联了 180 Ω (EIO/CIO) 或 550 Ω (FIO) 的 3.3 伏连接。使用 EIO/CIO 线路时，继电器控制输入端产生的电压约为 1.7*1500/(1500 + 180) = 1.5 伏。使用 FIO 线时，输入端的电压约为 1.7*1500/(1500+550) = 1.2 伏。这两个都在未为这些示例继电器定义的 1.0-3.0 伏区域中，因此结果状态未知。
