用Labjack数据采集卡控制PC水冷系统案例

LabJack设备是功能强大、灵活的工具，旨在通过将数据快速、轻松地放在您的指尖来提高您的工作效率。自2020年以来，许多学科的专业人士已将LabJack数据采集硬件用于多处应用，例如CNC集成、PC水冷或自动化繁琐的测试协议。现把PC水冷系统应用程序，以及指向详细的应用程序及特定指南和示例的链接承现给读者。

LabJacks数据采集卡功能非常强大，因为它们与软件集成并充当I/O（传感器、传感器、继电器、电机）和计算机之间的桥梁。

这个Goliath PC冷却装置运行在一个由管道、制冷、水箱和布线组成的复杂网络上。冷水机和冷水箱泵由手动控制，其余由labjackU3-LV和DaqFactory控制。它是由一位客户设计和建造的。

这个项目为了获得最佳的冷却组件组合，客户必须清楚PC水冷系统的工作流程知，所以他使用了labjack U3-LV采集卡和DaqFactory组态软件。所有数据都帮助他改进了冷却系统，进而改进了他的计算机。

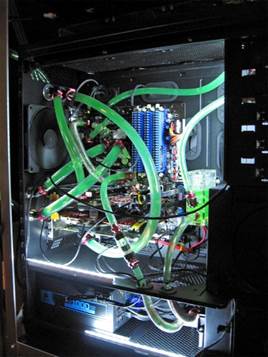

几乎所有东西都是水冷的：主CPU、两个视频卡、北桥、南桥，甚至一些Mosfets。

1. Corsair Obsidian 800D全塔式机箱
2. 华硕Rampage II Extreme主板
3. 英特尔酷睿i7 920 CPU（标准速度）
4. 12 G爱国者毒蛇DDR3 1600内存
5. CrossFire中的双PowerColor AMD HD6950 1G视频卡（标准速度）
6. 海盗船HX1000W电源
7. Raid 0中的2 x WD 150G 10,000 RPM Velociraptors用于操作系统驱动器
8. 3Ware 9650SE Raid控制器
9. 创意PCI-E X-Fi Titanium Fatal1ty Pro Audio
10. M-Audio BX5a豪华扬声器，配备Paradigm 8"低音炮
11. 24"三星SyncMaster 245T
12. Loop - Koolance CPU-370水冷头
13. Loop - 2 x EK 6950全覆盖显卡水冷头
14. Loop - 2 x EK mosfets块和Koolance N/S块
15. Pro Source 1500 VA纯正弦波UPS

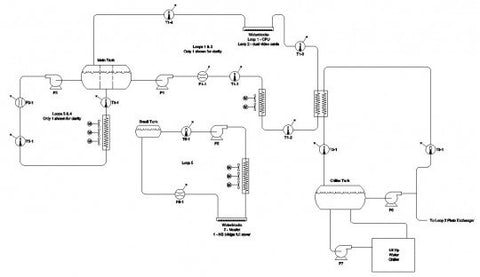

您将在下面找到冷却回路的示意图。大多数PC水冷是通过单回路和位于处理器上的简单铜热交换器实现的。此水冷示意图展示了5个主动冷却回路、多个泵和散热器，甚至还有一个冷却器。

电子控制部分是U3-LV和一些在Eagle中设计并使用碳粉转印法和Pulsar转印纸蚀刻的电路板的组合。

右侧的3个中心板是用于模拟输入的温度传感器调节器和滤波器板。左上角是一个继电器板，用于打开/关闭风扇的电源。旁边是PWM模拟风扇控制器。底部的单独板清理和去抖动流量脉冲信号，中间左侧是一个多路复用板，它将流量转速信号馈送到1个计数器。3条数字I/O线切换多路复用板以解决要测量的流量脉冲。

EK XT 240散热器和Koolance HXP-193板式换热器。所有温度传感器和流量计均来自Koolance。管接头种类繁多，BitsPower、Koolance等，具体取决于当地供应商的库存情况。

DAQ Factory中的一些自定义控制屏幕。下面的屏幕截图显示了冷却器回路上的一些传感器。

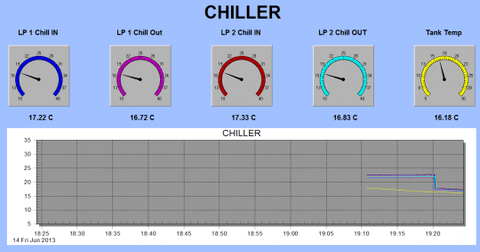

冷却器屏幕显示水箱温度和为板式换热器供料的进/出温度。该图显示冷却器正在运行，温度下降表示板式换热器泵被激活的时间点。

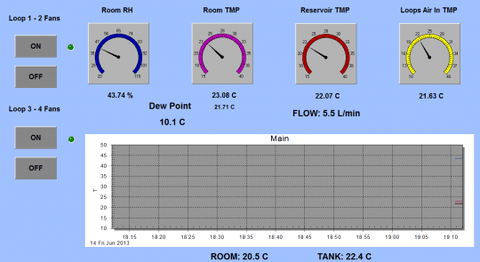

主屏幕显示室温、湿度和露点，以便在发生冷凝时一目了然。ReservoirTemp是Mosfet回路的回路5的温度。Loop air in temp是被推入电脑支架顶部亚克力盒的空气温度。然后是手动散热器开/关风扇控制按钮。

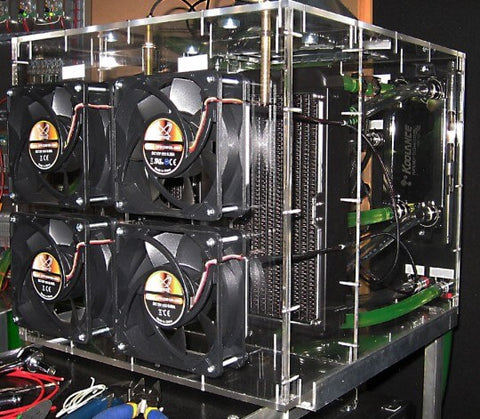

亚克力三重辐射外壳、主水箱和辅助回路外壳是在SolidWorks中完成的。在将图纸发送给当地供应商之前，每个面板都经过建模和组装，然后由CNC将它们路由出去。

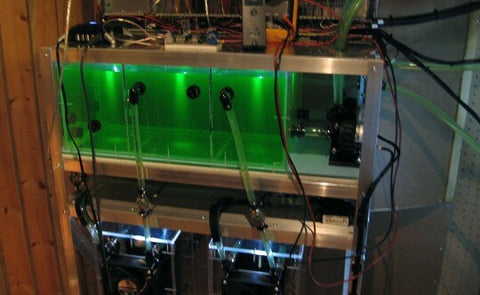

支架上的绿色水箱有两个Swiftech MCP350泵（回路3和4）推动流体通过水箱下方的2个Swiftech MCR320 QP散热器单元。它基本上是环境罐。MCP350的推动速度约为7 - 8 L/min。从主丙烯酸罐有两个2 MCP655泵（回路1和2），每个泵将流体推过EK XT 240散热器（位于顶部丙烯酸箱），然后通过KoolanceHXP-193板式热交换器。

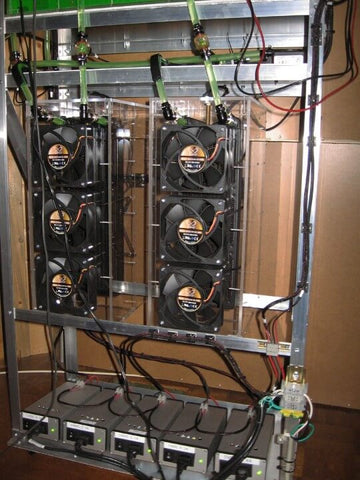

2个MCR320 QP散热器单元。2个支架由铝角和铝板制成，在SolidWorks中建模。底部的电源与中间的定制散热器外壳。

右边地板上的蓝色隔热水箱是一个标准的25加仑鱼缸，水箱内部是两个标准水族箱泵。一个将流体泵送到右下角很难看到的冷却器，另一个将流体泵送到板式热交换器。一些管道覆盖有绝缘层以帮助防止冷凝。另请注意（左上角）HVAC系统通过管道连接到散热器和板式换热器箱中，以预冷空气。

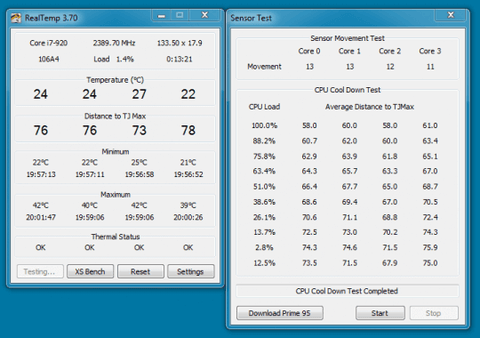

在大多数地方，水本身的温度都低于环境温度，CPU在23-24C左右闲置。在大量负载下（运行prime95），CPU最高可达41C。在大多数情况下，GPU卡是限制组件，因为它们的运行温度比CPU高一点。

以上就是PC水冷系统的控制流程。
