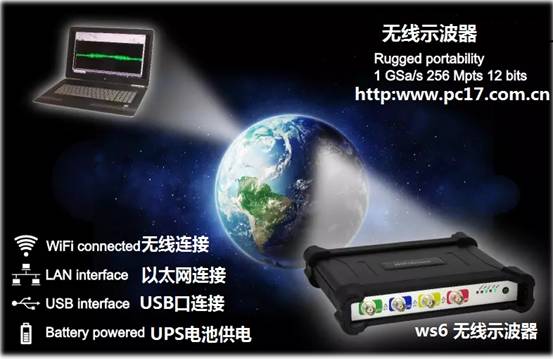

WS6-1000XM无线、以太网、USB三种连接电脑的方式进行测量

已连接WiFi

使用基于计算机的示波器从未像使用WiFiScope WS6 DIFF那样容易：只需打开它并在计算机上启动软件：

• 无需电源线，因为它由电池供电，并且可以在充满电的电池上运行数小时
• 无需接口电缆，因为它使用WiFi连接到计算机

这使您可以测量完全浮动，与计算机完全隔离。WiFiScope WS6 DIFF可以放置在任何可能难以触及的测试对象附近，或放置在无法进行有线连接的移动物体上。

由于WiFiScope WS6 DIFF未连接到计算机，因此不存在损坏计算机的风险。

局域网连接

在有有线网络的偏远地区进行测量时，WiFiScope WS6 DIFF 也可以通过其LAN端口使用。然后可以通过网络从任何位置执行测量，而无需将计算机靠近测试对象。

使用其1 Gbit LAN连接，WiFiScope WS6 DIFF可以实现比通过WiFi更高的流媒体性能。

已连接USB 3.0

当不需要或无法进行无线测量或LAN连接测量时，也可以通过其USB3端口连接WiFiScope WS6 DIFF。这带来了更高的流媒体性能的好处。此外，当通过USB连接时，WiFiScope WS6 DIFF可以通过其CMI接口与示波器结合使用。

高速数据采集，多种连接方式

WiFiScope WS6 DIFF、 WiFiScope WS6、 WiFiScope WS5和 WiFiScope WS4 DIFF 为测量应用增加了新的维度。连接到您的仪器、执行测量和收集测量数据现在可以在您的办公桌上、办公室的另一端、设施的另一端甚至世界的另一端完成。您只需要一个USB连接或WiFi连接或有线LAN连接。

标准示波器使用

对于每种类型的数据连接，都可以在仪器的最高采样率下使用标准示波器。因此，如果您拥有WiFiScope WS6 - 1000，您就可以在世界任何地方以1 GSa/s的采样率进行测量，而与数据连接无关。

实时流方式使用或高速数据采集

在实时流模式或高速数据采集模式下运行时，仪器可以连续测量而不会丢失数据。实时流软件支持查看测量数据并在继续测量时将其冻结的可能性。高速数据采集的最大采样率取决于数据连接的速度。在实时流测量中，信号被连续测量，没有中断。在高速数据采集过程中，可以立即查看测量数据，也可以浏览测量数据以查看已经测量的内容。实时流存储在计算机上，以后可以查看。

使用USB连接，高速数据采集速度最快：200 MSa/s（5 ns扫描间隔）。通过有线LAN连接，高速数据采集速率约为20 MSa/s（50 ns扫描间隔）。通过WiFi连接，高速数据采集速率约为1 MSa/s（1 μs扫描间隔）。这些费率还取决于所用计算机的性能。

WiFiScope的高速数据采集功能提供了许多在没有内存限制的情况下以高速连续测量信号的可能性。WifiScope可用于长达一年的连续数据记录。现在可以使用WiFiScope进行远距离高速数据记录。

多功能多通道示波器软件

WiFiScope WS6 DIFF随附多功能多通道示波器软件，可将 WiFiScope WS6 DIFF转换为示波器、频谱分析仪、数据记录仪、万用表和 协议分析仪。

多通道示波器软件的一些强大功能如下所示，有关多通道示波器软件的完整说明，请参阅多通道示波器软件页面。

快速设置

为了简化测量设置，多通道示波器软件包含大量快速设置，几乎适用于任何应用。快速设置包含特定测量的基本设置以及有关所选快速设置的附加信息，例如您的手持式示波器和/或附件需要如何连接。快速设置也可以包含参考信号。加载快速设置后，可以执行特定测量，如果需要，可以对设置进行小幅调整。

快速设置以树状结构精心组织，按应用程序排序。只需点击几下鼠标即可执行复杂的测量。SHAPE\* MERGEFORMAT

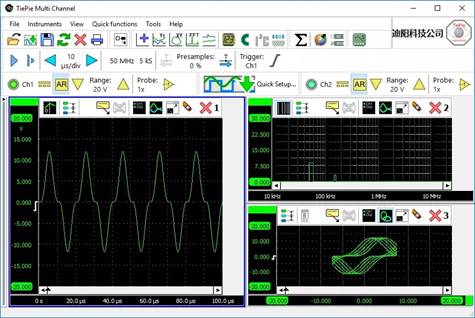

灵活的信号显示

多通道示波器软件示波器、频谱分析仪和数据记录器提供了一种最终灵活的方式来显示测量信号的所有方面。它们可以有一个或多个图表，每个图表显示一个或多个信号，其中每个图表可以显示信号的不同部分。图表可以在Yt模式、 XY 模式或频谱中显示您的手持式示波器的信号，有或没有插值。图表中所有项目的颜色可以设置为任何所需的值。图表尺寸可以调整到任何需要的大小，图表可以位于一个单独的窗口或单独的窗口中，可以位于桌面上的任何位置。SHAPE\* MERGEFORMAT

许多自动测量

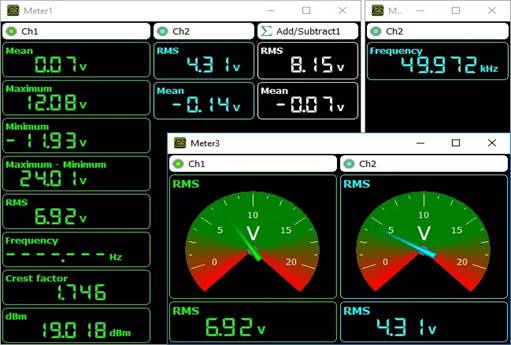

多通道示波器软件具有许多自动测量功能，可以对Handyscope的测量信号或选择的测量信号执行。使用示波器中的自动测量，可以显示信号的任何细节。两组光标，水平和垂直，可用于指示需要彻底检查的信号部分。自动测量包括例如： 最小值、 最大值、 上下、 RMS、 平均值、 方差、 标准偏差、 频率.

测量结果显示在一个特殊的值窗口中，该窗口可以定位在计算机屏幕上的任何位置。方便的工具栏允许您通过单击启用或禁用测量。测量结果可以复制到剪贴板，例如在报告中使用。打印图表时，还包括光标和测量结果。

SHAPE\* MERGEFORMAT

高细节频谱分析仪

高细节多通道示波器软件频谱分析仪充分利用高分辨率USB Handyscope的深存储器。不仅在500 MHz的频率范围内为深存储器提供了令人难以置信的低分辨率带宽（仅7.45 Hz），它还提供了140 dB的垂直动态范围。快速而强大的FFT例程具有许多用户可选择的窗口函数，让您可以查看信号中最小的频率分量。

多通道示波器软件频谱分析仪的多显示选项允许同时查看频谱的多个部分，从而更好地了解所分析的信号。

SHAPE\* MERGEFORMAT

高级触发器

为了控制Handyscope的高级触发功能，多通道示波器软件提供了一个方便的触发属性对话框。它允许查看和设置触发器的所有属性，例如触发器源、触发器类型、所有级别和迟滞以及可选的时间条件。此外，它还解释了所选的触发器类型以及确实导致触发器（左列）和不导致触发器（右列）的示例。

SHAPE\* MERGEFORMAT

无限变焦

以高采样率进行测量时，必须有较长的记录长度，否则在测量信号之前采集缓冲区已满。因此，我们的Handyscope每个通道最多可以有256个MSamples记录长度。

为了方便地查看所有数据并能够查看信号的所有详细信息，多通道示波器软件示波器、频谱分析仪和数据记录器支持具有无限缩放功能的复杂信号绘制例程。完整的信号可以在任何尺寸的显示器上显示，而不会丢失信息。然而，您可以放大到任何所需的级别，以查看信号中最精细的细节。100万以上的放大倍数都没有问题，可以放大到远远超出样本级别。

SHAPE\* MERGEFORMAT

分析快速串行通信协议

要分析或调试您的串行通信，只需用您的Handyscope测量传输协议的信号，然后让其中一台多通道示波器软件协议分析仪对其进行分析和解码。串行通信的解码信息可以显示在表格、图表和万用表中。

在开发通信总线的硬件和/或软件实现时，协议分析器是一个有用的工具。它也可以在调试设备或总线故障时使用。

SHAPE\* MERGEFORMAT

24/7数据记录

使用手持式示波器测量长期信号变化是通过多通道示波器软件数据记录器完成的。数据记录器每周7天、每天24小时不间断地高速记录您的信号。结果立即显示在屏幕上，所有数据都可以存储到磁盘中。方便的工具栏可让您浏览存储的文件以查找测量中的重要时刻。
