高振幅分辨率，比标准台式示波器精度高256倍

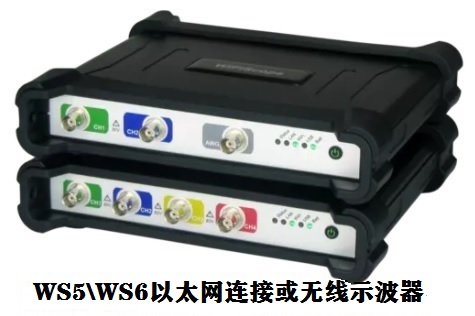

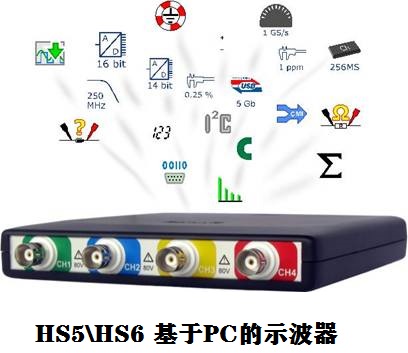

北京迪阳销售的WS6、HS6系列示波器是基于PC的高分辨率示波器。

这些示波器以14和16位的高分辨率进行测量。16位分辨率意味着满标度输入范围被分成2的16次方个级别 = 65536级。这叫做量子化。因此，使用HS6或WS6其中一款基于PC的高分辨率示波器测量的信号的分辨率是大多数独立台式示波器的256倍，后者通常具有8或9位的低分辨率（8位分辨率意味着2的8次方级别=256级）。

当HS6\WS6系列基于PC的高分辨率示波器的输入范围设置为200毫伏时，满标度输入范围从-200毫伏到200毫伏，跨度为400毫伏。当以16位分辨率测量时，测量的电压分辨率为0.4 V/65536=6.1微伏。在台式8位分辨率标准示波器上，电压分辨率为0.4/256=1.56毫伏。可见HS6\WS6基于PC的示波器测量精度是台式示波器很多倍。

如果8位标准台式示波器的输入范围为1mV/div，则电压分辨率为0.008/256=31.25μV。HS6/WS6基于PC的高分辨率示波器在50 mV/div输入范围内的电压分辨率为6.1μV，比标准示波器在1mV/div输入范围内的电压分辨率高5倍以上。

由于运用高量化水平和低量化误差技术,这些基于PC示波器的精密高分辨率允许测量更详细的信号

要以与独立示波器相同的详细程度显示用HS6\WS6高分辨率示波器之一测得的信号，显示器可以大256倍。在24英寸显示器上而不是10英寸屏幕上查看信号，立即会对信号产生非常详细的印象。最小的偏差非常明显，由于分辨率高，仍然可以放大并显示其他细节。

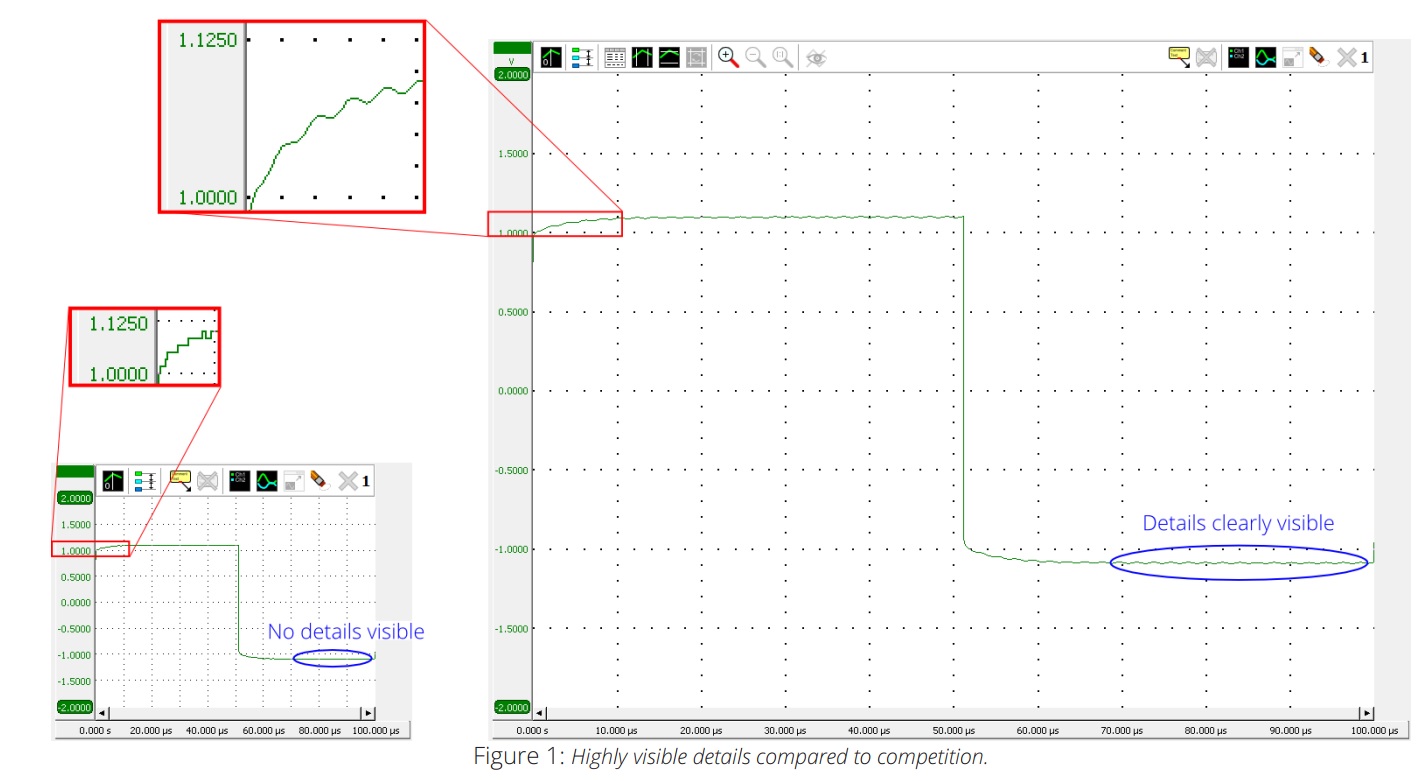

图1所示为两个显示器，均显示同一信号的测量值。左显示尺寸相当于一个10“显示和8位分辨率的独立示波器的尺寸。右显示屏对应于标准24“PC屏幕和16位分辨率的最大化窗口。右显示的信号显示的细节比左显示的要多得多，即使没有放大。

当在信号上升沿的铃声处放大4倍时，左侧带有小屏幕的8位标准示波器不会显示更多细节。放大信号上升沿的铃声4倍，右侧大屏幕的高分辨率示波器仍将显示信号的更多细节。

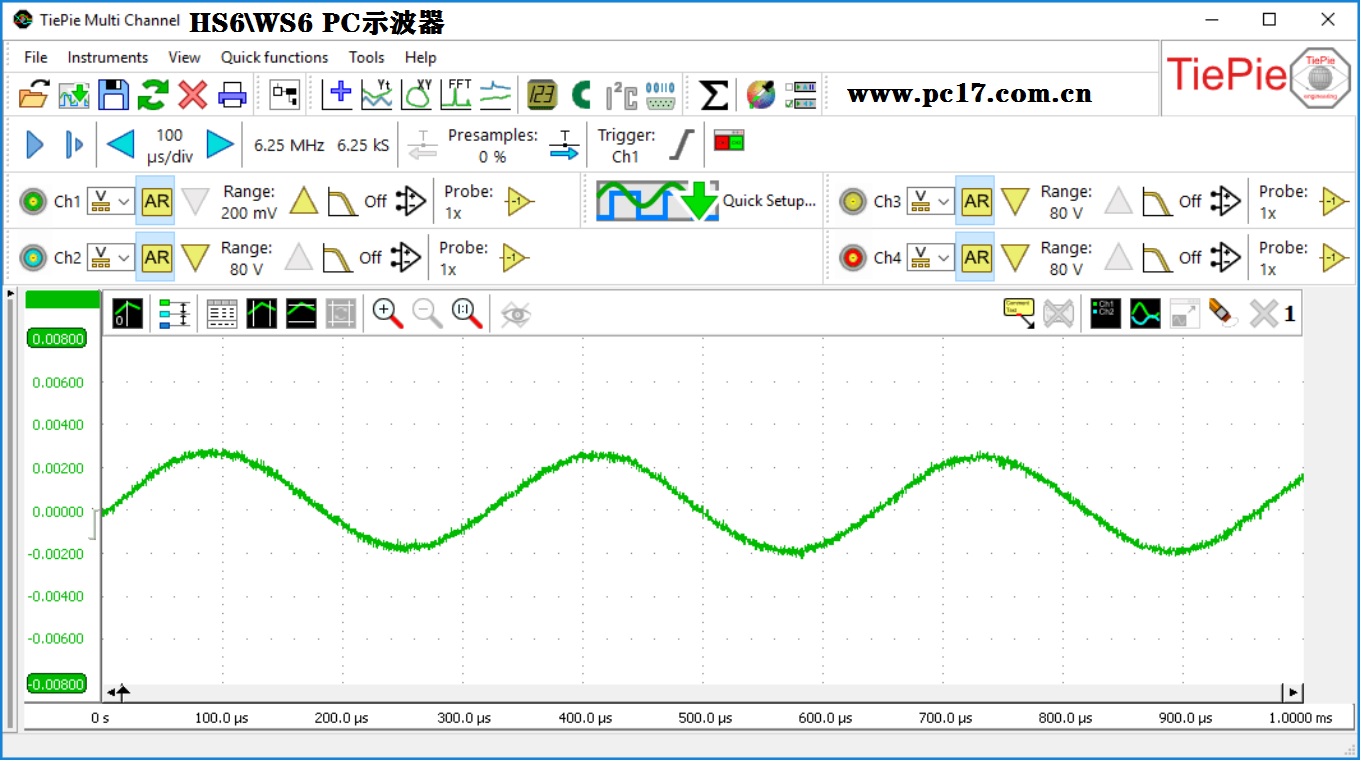

HS6\WS6基于PC的高分辨率示波器的高分辨率和多通道示波器软件的无限变焦允许放大到mV级别。图2显示了200毫伏输入范围内2毫伏正弦波的测量结果。然后将信号放大，以8 mV的比例查看，显示出许多细节。

HS6\WS6高分辨率示波器的分辨率是标准示波器的256倍。这提供了非常详细的测量，可以很好地洞察你的信号。

高精度，比标准台式示波器高4到12倍

当示波器的分辨率主要给出测量中可以找到的详细程度的信息时，它并不能说明示波器的精度。示波器的精度表示一个测量值与“真实”值有多大的不同，一个测量有多大的不确定度。

精度指定为满标度输入范围的百分比。当示波器设置为20 V输入范围时，满标度范围从-20 V到20 V，范围为40 V。1%的精度说明测量值相对于实际值可以是40 V的1%。

除高分辨率示波器外，HS6\WS6基于PC的也是高精度示波器。这些高精度示波器经过精心设计和调整，非常精确。

HS6\WS6基于PC高精度示波器测量满标度输入范围的高精度为0.2%（典型值为0.1%）或0.25%（取决于型号）。因此，使用其中一个示波器测量的信号的精度是大多数独立台式示波器的4至12倍，后者的精度通常为+/-1%至+/- 3%。

为了解释这对您的测量意味着什么，我们用一个例子来解释。

假设测量了一个直流电压，并且测量范围是在它的20V输入范围之内。范围指示测量值为12.000 V。实际真实值位于该测量值周围的一个频带内。该频带的宽度由示波器的精度规格决定。

准确度为0.2%，实际真值介于11.92 V和12.08 V之间

准确度为1%时，实际真值介于11.6 V和12.4 V之间

准确度为3%时，实际真值介于10.8 V和13.2 V之间

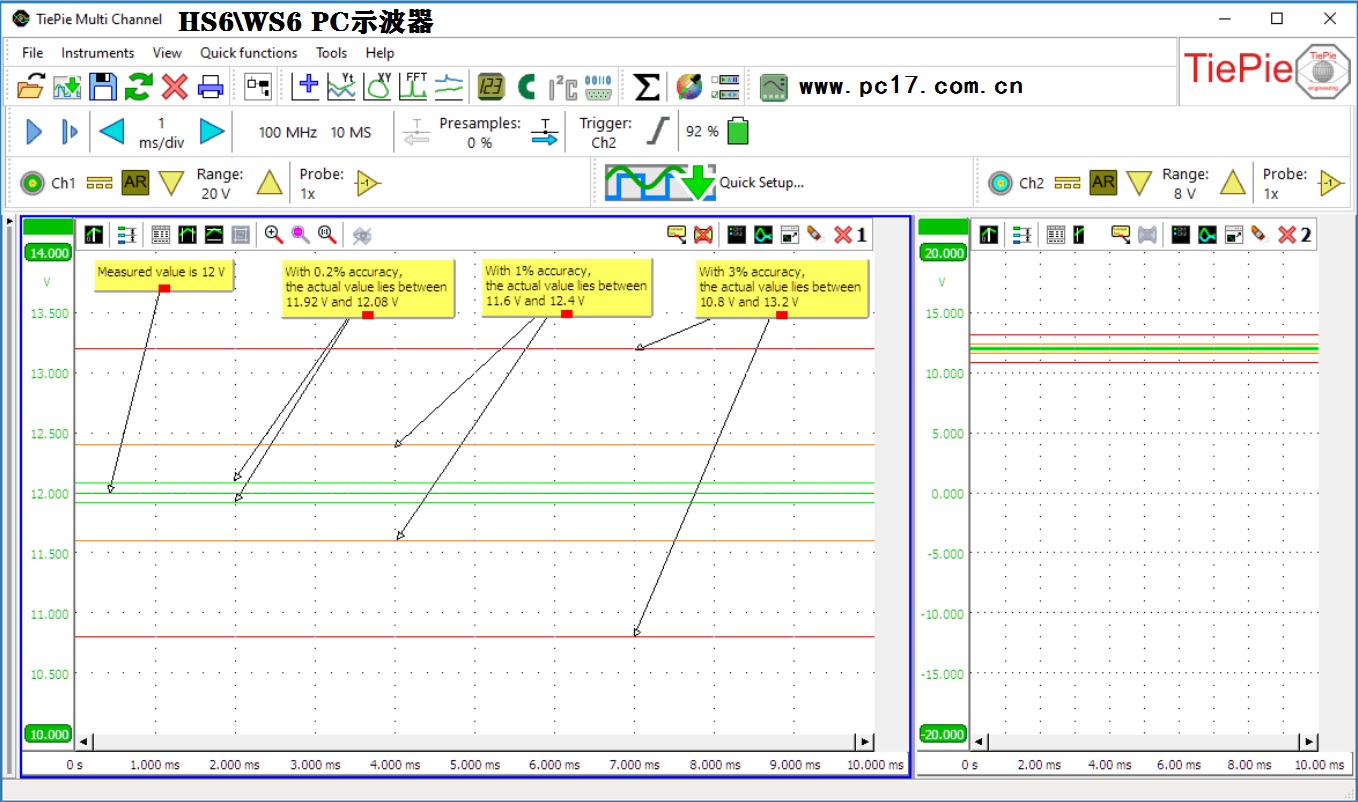

图3在示波器图表中显示了这一点。左边的图表显示了测量到的12伏直流信号，放大到10伏到14伏的可见范围（从-20伏到20伏）。当示波器的精度为0.2%时，由浅绿色线标记的区域表示实际值所在的范围。当范围精度为1%时，用橙色线标记的区域表示实际值所在的范围。当精度为3%时，用红线标记的区域表示实际值所在的范围。右边的图表显示了未缩放的整个范围。

精心设计和精确调整的HS6\WS6高精度示波器的精度是标准示波器的4至12倍。这样用户可精确知道所测量的数值，而不是猜测。

重新校准

HS6\WS6基于PC的高分辨率、高精度示波器的精度根据型号规定为0.2%或0.25%。本规范在仪器调整后至少保证三年。

由于老化，所用部件的公差可能会逐渐变化，导致仪器的精度逐渐降低。

为了使HS6\WS6示波器处于最佳状态，您可以重新校准和重新调整它。在重新校准期间，将测量值与已知的准确值进行比较，并检查仪器的精度是否仍在要求的规格范围内。如果发现精度不符合规范，则重新调整仪器，使其再次符合要求的精度规范。有关仪器重新校准的详细信息，请参见www.tiepie.com/重新校准这章。

有关HS6\WS6基于PC的高分辨率、高精度示波器的更多信息，www.pc17.com.cm
