虚拟示波器多通道分析软件自动测量功能详解

虚拟示波器多通道分析软件自动测量功能详解

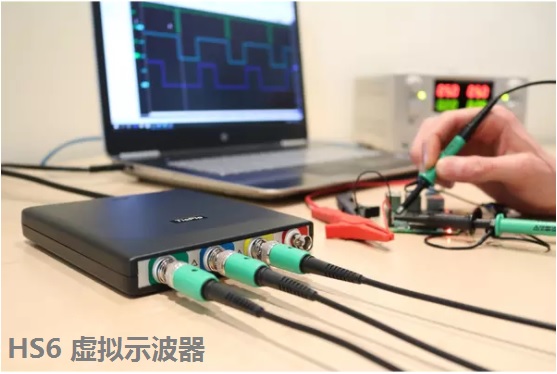

HS5HS6虚拟示波器配有一套强大的多通道分析软件包括,数字存储示波器,FFT频谱分析仪,任意波形发生器,瞬态\连续波形记录仪,数字多用表,I2C协议分析仪,CAN总线分析仪,串口分析仪,J1939解码,SM总线,PM总线,TWI总线,Access总线,音频分析,MIDIDMX分析.许多用户在使用过程中不知如何下手,下面结合图形来说明。

多种自动测量功能:

下图的工具栏有相关按钮:虚拟示波器多通道软件链接

每个按钮对应一种测量功能,点击按钮进入相应测量模式。

Yt模式下启用/禁用时间=0的行

频谱分析仪中线性和对数频率轴之间的对数转换

轴线布置垂直布置轴线

启用/禁用值窗口

游标启用/禁用垂直游标

游标启用/禁用水平游标

显示参考显示/隐藏参考信号

使用实时数据更新参考信号

向图中添加注释

删除注释从图中删除所有注释

光标将水平和垂直光标重置为屏幕的25%75%

放大要放大,请在图形中拖动一个矩形

撤销最后一次缩放操作(热键:U)

缩放复位缩小到全比例,水平和垂直(热键:Shift + U)

传说显示传说

YtXY模式下

自己窗体移动图形到新窗口

删除所有轴(热键:Ctrl + Del)

关闭这张图

图号

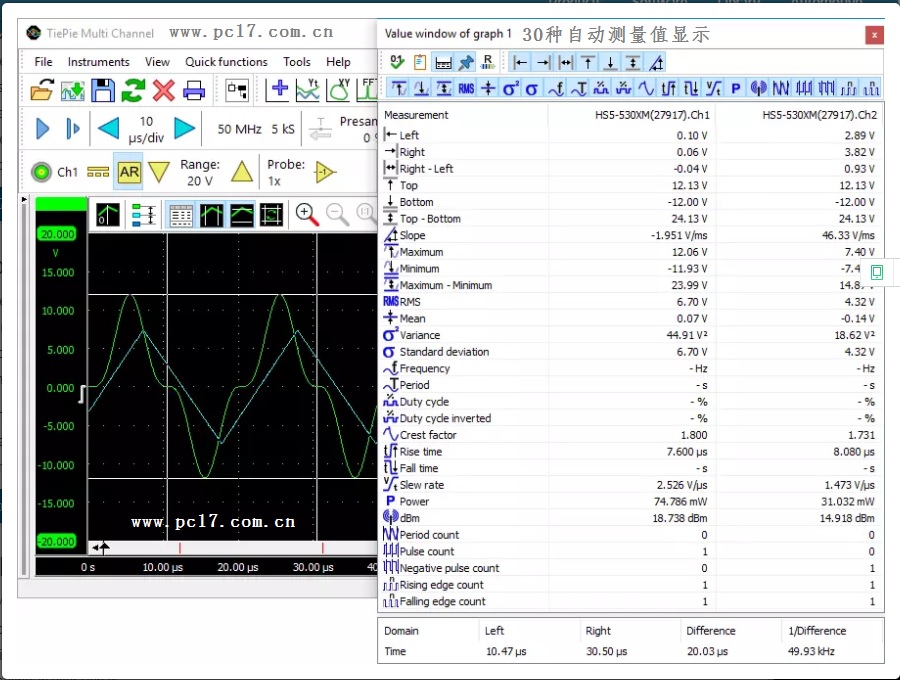

多通道示波器软件具有许多自动测量功能,可以对手持式示波器上的测量信号进行测量,也可以对所测信号进行选择。使用示波器中的自动测量,你的信号的任何细节都显示出来。水平和垂直两组游标可用于指示需要彻底检查的信号的一部分。自动测量包括:最小值、最大值、顶底值、均方根值、均值、方差、标准差、频率等等。

测量结果显示在一个特殊的值窗口,可以定位在计算机屏幕上的任何地方。方便的工具栏允许用户通过单击启用或禁用度量。测量结果可以复制到剪贴板上,在报告中使用。在打印图形时,还包括游标和测量结果。

多通道示波器软件可让用户创建和安排所要的图形的方式。新的图形可以在测量软件的主屏幕上创建,并可以移动到主屏幕外的单独窗口。创建新图形时,用户可以完全控制图形的位置和大小。按照用户的喜好排列图形,用户可以更多地关注手头的度量数据,而不必始终使用所需的信息来定位图形。这些图可以包含范围图像、频谱分析仪图像和数据记录器图像。

进一步了解多通道采集分析软件,可搜索多通道软件的链接。或按软件图形中网址下载。www.pc17.com.cn
