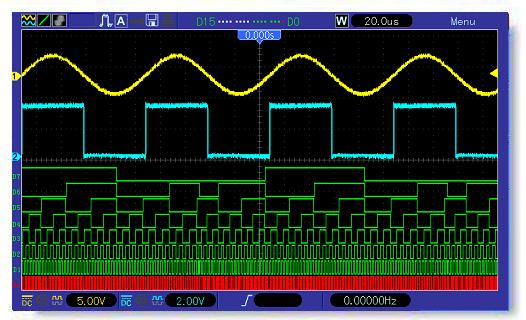

4.特点概述:
5.技术指标:
示波器水平技术规格 | ||||||||||||
型号 | MSO5062D | MSO5102D | MSO5202D | |||||||||
带宽 | 60MHz | 100MHz | 200MHz | |||||||||
取样速率 | Max.1GS/s | |||||||||||
波形内插 | (sin x)/x | |||||||||||
记录长度 | 单通道最大记录长度1M采样点,双通道512K,另有双通道4K、40K、512K采样点可选 | |||||||||||
水平刻度范围 | 8ns/格到40s/格,按序列2,4,8步进 | |||||||||||
取样速率和延迟时间精度 | 在任何≥1ms时间间隔内为±50ppm | |||||||||||
增量时间测量精度 (全带宽) | 单次,“取样”模式 ±(1取样间隔+100ppm×读数+0.6ns) | |||||||||||
>16次以上平均 ±(1取样间隔+100ppm×读数+0.4ns) | ||||||||||||
取样间隔=秒/格÷200 | ||||||||||||
示波器垂直技术规格 | ||||||||||||
AD转换器 | 8位分辨率,每个通道同时取样 | |||||||||||
示波器垂直刻度范围 | 输入BNC处为2 mV /格到5V/格 | |||||||||||
位置范围 | 2mV/格到20mV/格,±400mV 50mV/格到200mV/格,±2V 500mV/格到2V/格,±40V 5V/格,±50V | |||||||||||
可选模拟带宽限制,典型 | 20MHz | |||||||||||
低频响应(-3db) | 在BNC处为≤10Hz | |||||||||||
在BNC处的上升时间,典型 | 60MHz | 100MHz | 200MHz | |||||||||
≤5.8ns | <3.5ns | <1.8ns | ||||||||||
垂直增益精度 | 在“取样”或“平均”采集模式下,5V/格到10mV/格的精度为±3%。 在“取样”或“平均”采集模式下,5mV/格到2mV/格的精度为±4%。 | |||||||||||
直流测量精度,平均采集模式 | 测量类型:≥16个以上垂直位置为零的波形平均 精度:±(3%×读数+0.1格+1mV),适用于选择10 mV /格或更大的单位时。 | |||||||||||
测量类型:≥16个以上垂直位置不为零的波形平均 精度:±[3%×(读数+垂直位置)+垂直位置的1%+0.2格)。 对于从2mV/格到200mV/格的设置,增加2mV;对于从200mV/格到5V/格的设置,增加50mV | ||||||||||||
电压测量重复性,平均采集模式 | 在相同设置和环境条件下,采集≥16个以上波形的任何两组平均值之间的电压增量: ±(3%×读数+0.05格) | |||||||||||
示波器触发技术规格 | ||||||||||||
触发灵敏度(边沿触发类型) | 耦合 | 灵敏度 | ||||||||||
直流 | 信源 | 60MHz | 100MHz | 200MHz | ||||||||
CH1 CH2 | 从直流到10MHz为1格,从10MHz到最大量程为1.5格; | 从10MHz到100MHz为1.5格;从100MHz到最大量程为2格; | ||||||||||
EXT | 从直流到100MHz为200mV | 从直流到100MHz为200mV,从100MHz到200MHz为350mV | ||||||||||
EXT/5 | 从直流到100MHz为1V | 从直流到100MHz为1V,从100MHz到200MHz为1.75V | ||||||||||
交流 | 衰减10Hz以下信号 | |||||||||||
高频抑制 | 大于80kHz时将衰减信号 | |||||||||||
低频抑制 | 频率大于150kHZ时,与直流耦合限制相同,小于150kHZ时将衰减信号。 | |||||||||||
触发电平范围 | 信源 | 范围 | ||||||||||
CH1、CH2 | 从显示屏中心开始±8个分度 | |||||||||||
外部 | ±1.2V | |||||||||||
外部/5 | ±6V | |||||||||||
触发电平精度、典型(精度是相对于上升和下降时间大于等于20ns的信号而言的) | 信源 | 精度 | ||||||||||
CH1、CH2 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | |||||||||||
EXT | ±(设定值的6%+40mV) | |||||||||||
EXT/5 | ±(设定值的6%+200mV) | |||||||||||
设置电平为50%典型 | 用大于等于50Hz的输入信号操作 | |||||||||||
视频触发类型 | 信源 | 范围 | ||||||||||
CH1、CH2 | 2个分度的峰—峰值幅度 | |||||||||||
EXT | 400mV | |||||||||||
EXT/5 | 2V | |||||||||||
信号格式和场速率、视频触发类型 | 对于任何场或任何行,都支持NTSC、PAL和SECAM | |||||||||||
释抑范围 | 100ns到10s | |||||||||||
脉冲宽度触发 | ||||||||||||
脉冲宽度触发模式 | 当<(小于)、>(大于)、=(等于)、或≠(不等于)时触发;“正”脉冲或“负”脉冲 | |||||||||||
脉冲宽度触发点 | 等于: 当脉冲的下降边越过触发电平时,示波器触发。 不等于:如果脉冲比指定宽度窄,则触发点为下降边。否则,当脉冲持续时间长于‘脉冲宽度”指定的时间时,示波器触发。 小于: :当脉冲持续时间小于“脉冲宽度”指定的时间时,示波器触发。 大于(也称为超时触发):当脉冲持续时间长于“脉冲宽度”指定的时间时,示波器触发。 | |||||||||||
脉冲宽度范围 | 可以从20ns到10s之间选择 | |||||||||||
斜率触发 | ||||||||||||
斜率触发模式 | 当<(小于)、>(大于)、=(等于)、或≠(不等于)时触发;“正”斜率或“负”斜率 | |||||||||||
斜率触发点 | 等于: 当波形斜率等于设置斜率时,示波器触发。 不等于: 当波形斜率不等于设置时,示波器触发。 小于: 当波形斜率小于设置斜率时,示波器触发。 大于: 当波形斜率大于设置斜率时,示波器触发。 | |||||||||||
时间设置范围 | 可以从20ns到10s之间选择 | |||||||||||
超时触发 | 起始沿:上升沿,下降沿;设置时间:20-10s | |||||||||||
交替触发 | ||||||||||||
CH1 | 内部触发:边沿、脉宽、视频、斜率 | |||||||||||
CH2 | 内部触发:边沿、脉宽、视频、斜率 | |||||||||||
触发频率计数器 | ||||||||||||
读数分辨率 | 6位 | |||||||||||
精度(典型) | ±30ppm(包括所有的频率参考误差和±1计算误差) | |||||||||||
频率范围 | 交流耦合、从最小4Hz到额定带宽 | |||||||||||
触发源 | “脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源,包括当示波器采集由于运行状态中的变化而暂停时,或当单次事件采集己经结束时。 “脉冲宽度”触发模式,示波器计算在1s测量,窗口具有有效幅度,并且符合可触发事件条件的脉冲,例如,如果PWM脉冲列被设定为<模式,而且宽度被相应设定为较小的时间时,其中的窄脉冲。 “边沿触发”模式:示波器计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。 | |||||||||||
示波器采集技术规格 | ||||||||||||
采集模式 | 取样、峰值检测和平均 | |||||||||||
单次序列 | 采集模式 | 采集停止时间 | ||||||||||
取样、峰值检测 | 所有通信同时进行单次采集 | |||||||||||
平均 | 所有通道同时进行N次采集,N可以取值4、8、16、32、64或128 | |||||||||||
示波器输入技术规格 | ||||||||||||
输入耦合 | DC、AC或GND | |||||||||||
输入阻抗,直流耦合 | 20pF±3 pF时为1MΩ±2% | |||||||||||
探头衰减 | 1X、10X | |||||||||||
支持探头衰减系数 | 1X、10X、100X、1000X | |||||||||||
最大输入电压 | 过电压类型 | 最大电压 | ||||||||||
类型 Ⅰ和类型Ⅱ | 300VRMS(10×)安装类型 | |||||||||||
类型Ⅲ | 150VRMS(1×) | |||||||||||
安装类型Ⅱ;以20 dB/decade为斜率,从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V。对于非正弦波形,峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms。 RMS信号电平(包括所有 的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值,就可能会损坏仪器。 | ||||||||||||
测量相关 | ||||||||||||
光标 | 光标间的电压差△V 光标间的时间差△T △T的倒数,以赫兹为单位(1/△T) | |||||||||||
自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正频宽、负频宽 | |||||||||||
示波器的一般技术规格 | ||||||||||||
显示 | ||||||||||||
显示屏类型 | 对角为7"TFT 64K真彩液晶屏 | |||||||||||
显示屏分辨率 | 800(水平)个像素乘480(垂直)个像数 | |||||||||||
显示屏对比度 | 16档可调且屏幕显示调节进度条 | |||||||||||
探头补偿器输出 | ||||||||||||
输出电压,典型 | 约5Vpp输入≥1MΩ的负载 | |||||||||||
频率、典型 | 1kHz | |||||||||||
电源 | ||||||||||||
电源电压 | 100-120VACRMS(±10%),45Hz到440Hz,CATⅡ 120-240VACRMS(±10%),45Hz到66Hz,CATⅡ | |||||||||||
功率消耗 | 小于30W | |||||||||||
熔断器 | 2A,T级,250V | |||||||||||
环境 | ||||||||||||
温度 | 操作时:32℉到122℉(0℃到50℃) | |||||||||||
不操作时:-40℉到159.8℉(-40℃到+71℃) | ||||||||||||
冷却方式 | 对流 | |||||||||||
湿度 | +104℉或以下(+40℃或以下):≤90%相对湿度 | |||||||||||
106℉到122℉(+41℃到50℃):≤60%相对湿度 | ||||||||||||
海拔高度 | 操作时和不操作时 | 3,000m(10,000英尺) | ||||||||||
随机振动 | 50Hz到500Hz时为0.31 g RMS, 每轴向为10分钟 | |||||||||||
不操作时 | 5Hz到500Hz时为2.46g RMS, 每轴向为10分钟 | |||||||||||
机械冲击 | 操作时 | 50g,11ms,半正弦波 | ||||||||||
机械部分 | ||||||||||||
示波器大小 | 长度 | 313mm | ||||||||||
高度 | 142mm | |||||||||||
厚度 | 108mm | |||||||||||
重量 | 不包括包装以及配件的重量 | 2.08Kg | ||||||||||
长度 | 395mm | |||||||||||
宽度 | 410mm | |||||||||||
高度 | 275mm | |||||||||||
总重量 | 包括所有附件 | 约3.2Kg | ||||||||||
逻辑分析仪技术指标 | ||||||||||||
采样通道数 | 16(分两组) | |||||||||||
最大输入阻抗 | 200K (C=10p) | |||||||||||
输入电压范围 | -60V~60V | |||||||||||
逻辑门范围 | -8V~8V | |||||||||||
最大采样率 | 500 MHz | |||||||||||
兼容输入 | TTL, CMOS, ECL | |||||||||||
采样深度 | 512KSample | |||||||||||
光标 | 光标间的电压差△V 光标间的时间差△T △T的倒数,以赫兹为单位(1/△T) | |||||||||||
测量 | 周期和频率 | |||||||||||
记忆位置 | RefA RefB | |||||||||||
触发 | 边沿触发 | D0-D15选择斜率(上升沿或下降沿) | ||||||||||
脉冲触发 | D0-D15选择脉冲极性(正脉冲或负脉冲),脉冲触发时机(=,≠,>,<),触发脉冲宽度 | |||||||||||
码型触发 | D0-D15 选择码型(H,L,X) | |||||||||||
持续触发 | D0-D15选择持续时间和触发时机(数据结束,数据开始以及数据延迟) | |||||||||||
队列触发 | D0-D15选择特定数据索引(0-3)以及码型(H,L,X) | |||||||||||
重复触发 | D0-D15选择码型(H,L,X)以及重复次数 |
6. 应用程序:
软件支持: Windows 7, Windows NT, Windows 2000, Windows XP ,
