基于PC的虚拟信号发生器卡的种类及应用

波形发生器卡  信号发生器卡 USB信号发生器  PCI信号发生器 PCI波形发生器

 信号源或称振荡器就是我们通常所说的信号发生器,是用来产生各种电子信号的仪器,在生产实践和科技领域中有着广泛的应用。 信号发生器一般区分为函数信号发生器及任意波形发生器,它既可输出标准函数信号,也可以产生由用户定义的非标准函数波形(任意波形)信号,并且有丰富的模拟调制(AM,FM,PM)和数字调制 (FSK,PSK)功能,而函数波形发生器在设计上又区分为模拟及数字合成二种方式。

下面列表就是信号发生器安波形的分类:

正弦信号发生器(包括PCI、USB、PXI总线卡)

函数信号发生器(包括PCI、USB、PXI总线卡)

扫频信号发生器(包括PCI、USB、PXI总线卡)

脉冲及数字信号发生器(包括PCI、USB、PXI总线卡)

调制信号发生器(包括PCI、USB、PXI总线卡)

噪声及伪随机信号发生器(包括PCI、USB、PXI总线卡)

任意波形发生器(包括PCI、USB、PXI总线卡)

按基波频率分类(包括PCI、USB、PXI总线卡)

超低频信号源 0.0001~1000Hz

低频信号源 1Hz~200KHz

视频信号源 10Hz~10MHz

高频信号源 200KHz~30MHz

任意波形发生器是信号源的一种,任意波形发生器具有信号源所有的特点。我们传统都认为信号源主要给被测电路提供所需要的已知信号(各种波形),然后用其它仪表测量感兴趣的参数。可见信号源在电子实验和测试处理中,并不测量任何参数而是根据使用者的要求,仿真各种测试信号,提供给被测电路,以达到测试的需要。

虚拟信号发生器与传统台式信号发生器不同的是:虚拟信号发生器是借助电脑来产生各种信号,各种操作是在电脑中完成的,波形的显示也是在电脑中实现的,有PCI、PXI、PCIe、LXI、USB各种总线与电脑连接, 而台式机显示部分和输出操作是融为一体的。

信号源有很多种,包括正弦波信号源,函数发生器、脉冲发生器、扫描发生器、任意波形发生器、合成信号源等。一般来讲任意波形发生器,是一种特殊的信号源,综合具有其它信号源波形生成能力,因而适合各种仿真实验的需要。

一、函数功能,仿真基础实验室设计人员的环境

函数信号发生器是使用最广的通用信号源,函数信号发生器能提供正弦波、锯齿波、方波、脉冲串等波形,有的还同时具有调制和扫描能力,众所周知,在我们的基础实验中(如大学电子实验室、科研机构研究实验室、工厂开发实验室等),我们设计了一种电路,需要验证其可靠性与稳定性,就需要给它施加理想中的波形以辨别真伪。如我们可使用信号源的DC补偿功能对固态电路控制DC偏压电平;我们可对一个怀疑有故障的数字电路,利用信号源的方波输出作为数字电路的时钟,同时使用方波加DC补偿产生有效的逻辑电平模拟输出,观察该电路的运行状况,而证实故障缺陷的地方。总之利用任意波形发生器这方面的基础功能,能仿真您基础实验室所必须的信号。

二、任意波形,仿真模拟更复杂的信号要求

众所周知,在我们实际的电子环境所设计的电路在运行中,由于各种干扰和响应的存在,实际电路往往存在各种信号缺陷和瞬变信号,例如过脉冲、尖峰、阻尼瞬变、频率突变等(见图1,图2),这些情况的发生,如在设计之初没有考虑进去,有的将会产生灾难性后果。例如图1中的a处过尖峰脉冲,如果给一个抗冲能力差的电路,将可能会导致整个设备“烧坏”。确认电路对这样一个状况敏感的程度,我们可以避免不必要的损失,该方面的要求在航天、军事、铁路和一些情况比较复杂的重要领域尤其重要。

由于任意波形发生器特殊的功能,为了增强任意波形生成能力,它往往依赖计算机通讯输出波形数据。在计算机传输中,通过专用的波形编辑软件生成波形,有利于扩充仪器的能力,更进一步仿真模拟实验。同时由于编辑一个任意波形有时需要花费大量的时间和精力,并且每次编辑波形可能有所差异这样有的任意波形发生器,内置一定数量的非易失性存储器,随机存取编辑波形,有利于参考对比;或通过随机接口通讯传输到计算机作更进一步分析与处理。

三、下载传输,更进一步实时仿真

在一些军事、航空、交通制造业等领域中,有些电路运行环境很难估计,在实验设计完成之后,在现实环境还需要作更进一步实验,有些实验的成本很高或者风险性很大(如火车高速实验时铁轨变换情况、飞机试机时螺旋桨的运行情况等),人们不可能长期作实验判断所设计产品(例如高速火车、飞机)的可行性和稳定性等;我们就可利用有些任意波形发生器波形下载功能,在作一些麻烦费用高或风险性大的实验时,通过数字示波器等仪器把波形实时记录下来,然后通过计算机接口传输到信号源,直接下载到设计电路,更进一步实验验证。

综上所述,任意波形发生器是电子工程师信号仿真实验的最佳工具。我们选购时除关心传统信号源的缺陷——频率精度、频率稳定度、幅度精度、信号失真度外,更应关心它编辑与波形生存和下载能力,基于PC的波形发生器卡在二次开发方面有着台式发生器不可比拟的优势,可以自编程输出你所要的波形,并嵌入在你自己的系统中,同时也要注意它的输出通道数,以便同步比较两信号的相移特性,更进一步达到仿真实验状态。

北京迪阳科技有限公司是基于PC的波形发生器卡 权威供货商:



下面是他们几款低端产品:

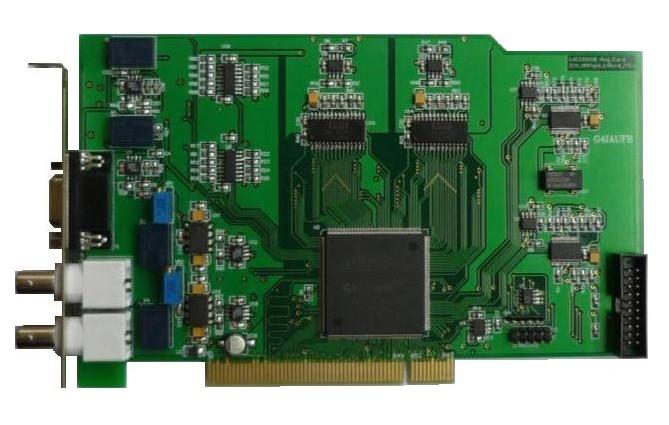

14bit 50MS/S  单通道 PCI 任意波形发生器卡
14bit 80MS/S  双通道 PCI 任意波形发生器卡
14bit 80MS/S  四通道 PCI 任意波形发生器卡

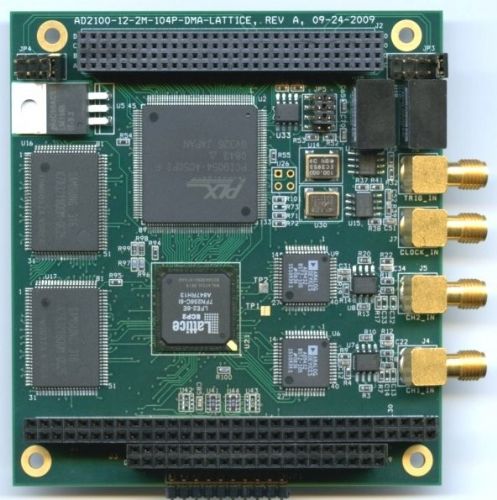

14bit 50MS/S    单通道 PC104任意波形发生器卡

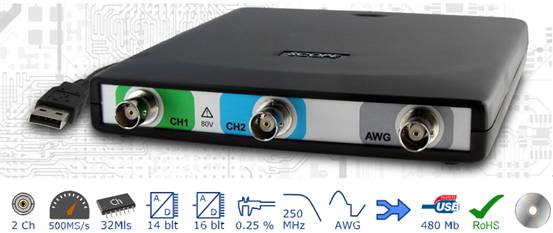

12bit 200MS/S  单通道 USB任意波形发生器卡
14bit 50MS/S   单通道  USB 任意波形发生器卡

下面是他们几款高端产品:

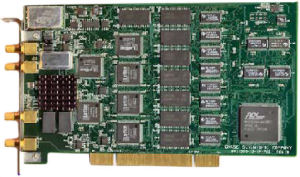

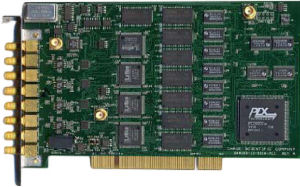

12bit 150MS/S 八通道 高速任意波形发生器卡,高速DA信号产生卡
12bit 300MS/S 四通道 高速任意波形发生器卡 高速DA信号产生卡
12bit 1GS/S 单通道 高速任意波形发生器卡     高速DA信号产生卡
12bit 2GS/S 单通道 高速任意波形发生器卡    高速DA信号产生卡
12bit 4GS/S 单通道 高速任意波形发生器卡   高速DA信号产生卡



北京迪阳公司提供高速信号产生系统,基于高速任意波形发生器卡,实现单通道250MS/S,16bit分辨率的持续实时长时间信号产生及回放(长达数小时不重复),信号从磁盘阵列以500MB/S的速度实时读取;能为不同的应用领域提供各种标准或非标准信号,尤其在水下声纳、通信、雷达导航、电子对抗等装备的研制、生产、维修中,产生各种制式不同领域的信号。
