MSO混合信号组合仪器(示波器+逻辑分析仪+波形发生器)

MSO混合信号组合仪器(示波器+逻辑分析仪+波形发生器+数字多用表)

关键字:虚拟示波器, 组合仪器, 混合信号示波器, USB虚拟示波器,虚拟组合仪器

嵌入式体系中,MCU和DSP的应用非常广泛,模仿信号和种种数字信号同时存在。传统上,工程师分别利用示波器和逻辑阐发仪来举行测试和验证。但由于混淆信号的庞大性,要实现对种种信号的同步触发非常困难。随着一种被称为混淆信号示波器(MSO)的出现,工程师们发明嵌入式计划调试容易了许多。

独立台式示波器的分类:

电子设备可以划分为两类:模拟设备和数字设备。模拟设备的电压变化连续,而数字设备处理的是代表电压采样的离散二元码。同样,示波器也能分为模拟和数字类型。模拟和数字示波器都能够胜任大多数的应用。但是,对于一些特定应用,由于两者具备的不同特性,每种类型都有适合和不适合的地方。作进一步划分,数字示波器可以分为数字存储示波器( DSO)、数字荧光示波器( DPO)和采样示波器。

模拟示波器

数字示波器

数字存储示波器

混合信号数字示波器

数字荧光示波器

数字采样示波器



另外一种连接电脑的虚拟示波器:

是利用高性能的硬件模块和高效灵活的软件来实现普通仪器的功能和许多拓展功能的一种软硬件系统。虚拟示波器比传统示波器价格要便宜,而且还具有波形触发、存储、显示、测量、波形数据分析处理等独特优点,得到了越来越多的普及,特别是随着便携式移动终端的普及,把虚拟示波器通过USB、或Ethernet与便携移动终端连接,就能变成一台多功能仪器,随时随地的量测。



MSO是一种把数字存储示波器(DSO)的全部测量本领与逻辑分析仪的某些测量本领整合到一起的混淆测试仪器,并且让示波器和逻辑分析仪共享触发电路,以便让它们能同时触发,波形被同时表现和革新。有了MSO,就能在统一显示器上看到如图1所示的在时间上对齐的多个模仿和数字波形,并且示波器通道和逻辑通道间的时延险些可以纰漏不计(<=30ps)。

图1:CLOCK DSO系列混淆信号示波器。



MSO 通常缺乏专用逻辑分析仪的庞大触发本领(如反汇编等)和大量的逻辑通道数;MSO的相对简朴性也使得它们制约了专用逻辑分析仪的庞大操纵。究竟上,MSO 的重要长处之一正是它的利用模子。MSO的利用险些和利用示波器没有任何区别,由于MSO 是高度集成的,它的利用要比利用两台独立的仪器方案容易得多。好的 MSO 应具备友爱的用户界面,能提供快的波形更新率,仪器操纵很像示波器而不是像逻辑分析仪。

基于PC的混合信号示波器种类:目前在大陆流行的混合信号示波器有USB总线的,可接笔计本或外置终端比较流行,PCI总线的,插在计算机扩展槽内,PCIe总线与电脑交互速度较快,PCI-Express是最新的总线和接口标准,它的主要优势就是数据传输速率高,目前最高的16X 2.0版本可达到10GB/s,而且还有相当大的发展潜力。如果配上流盘软件,可自动连续记录数据不丢数。RS232串行总线,目前应用较少,随着RS232总线逐步被USB总线取代。RS232混合信号示波器也将退出市场。



基于PC的混合信号示波器,目前在大陆销售比较好的是台湾克拉克DSO29XX系列虚拟混和信号示波器。其逻辑分析仪能与示波器进行很好的交互,相互触发,完整的低速串行协议的触发和解码功能也被同时引进,解决了研发人员在模拟和数字信号之间同时测量的不便,以便解决这个问题。

MSO_29XX系列带有2个模拟示波器通道以及16或32个逻辑通道,单次最高采样率1Gsps,模拟带宽170MHz。每通道2M 样点的存储深度,触发方式除了常见的沿,宽度(毛刺),电平外,还有脉冲计数和12b长的字以及SPI,I2C触发方式,并支持SPI,I2C的解码。FFT的频谱分析带宽高达500MHz。由于是基于USB的仪器,利用应用软件可以非常方便的利用PC的大屏幕显示器进行显示。另外对于需要定制化软件的用户还提供了DLL和LabView驱动。

下面是北京迪阳世紀科技有限公司销售的部分有代表性的虚拟组合示波器:

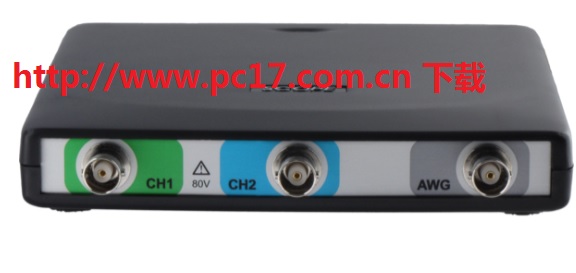

HS5-530  500MHz 实时采样,20GHz/s等效,虚拟示波器+波形发生器 32MB存储:测量带宽:200MHz

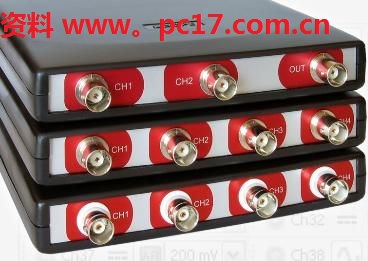

HS4-50MHz  4 通道50MHz 实时采样,20GHz/s等效,虚拟示波器128k存储:测量带宽:20MHz

DSO2902AM2 500MHz 实时采样,20GHz/s等效,虚拟示波器+16逻辑分析仪 512K存储:测量带宽:130MHz

DSO2902AG2 1GHz 实时采样, 20GHz/s等效,虚拟示波器+32逻辑分析仪 1024K存储:测量带宽:170MHz

DSO2904AG2 1GHz 实时采样, 20GHz/s等效,虚拟示波器+32逻辑分析仪 1024K存储:测量带宽:170MHz

DSO2090U: 100MHz 实时采样,50GHz/s等效,虚拟示波器+频谱分析仪,32K存储: 测量带宽:40MHz

DSO2150U: 150MHz 实时采样,50GHz/s等效,虚拟示波器+频谱分析仪 32K存储:测量带宽:60MHz

DSO2250U: 250MHz 实时采样,50GHz/s等效,虚拟示波器+频谱分析仪 512K存储:测量带宽:80MHz

DSO5200U: 200MHz 实时采样,50GHz/s等效,虚拟示波器+频谱分析仪,14存储:测量带宽:200MHz

DSO5200AU: 250MHz 实时采样,50GHz/s等效,虚拟示波器+频谱分析仪,512K存储:  带宽:200MHz

DSO3062AL: 200MHz 实时采样,虚拟示波器+频谱分析仪+波形发生器+16逻辑分析仪,16MB存储 60MHz带宽

DSO3062L: 200MHz 采样,虚拟示波器+频谱分析仪+16通道逻辑分析仪+频率计,16MB存储 60MHz带宽



北京迪阳世纪科技有限责任公司是专做基于PC的虚拟组合仪器的公司。www.pc17.com.cn
