labjack T7、T7 Pro无线数据采集卡详细介绍

Labjack T7、T7 Pro 数据采集卡 集合了多种通信方式,和自适应的输入信号,几乎能采集所有信号,这一点是非常独特的。


Labjack T7 系列 数据采集卡所附带的分析软件几乎能分析所有问题


北京迪阳世纪科技有限责任公司 做为 Labjack 公司 中国区总代理,为客户提供一条龙的服务。



不单有 USB总线接口,还有 以太网接口 ,还有 WiFi 无线接口。

LabJack公司总部位于美国科罗拉多州雷克伍德,是连接到计算机和互联网数据采集硬件和软件的领先制造商,帮助客户通过电脑或手机监控应用程序,以这种方式实现现实世界和虚拟世界的连接。
为什么要选择labjack 采集产品,有什么优势。



1Labjack系列 USB数据采集卡,是一款通用的多功能数据采集卡,传统的数据采集卡只是单一功能,固定的采样垂直分辩率,而labjack系列数据采集卡采用最新的柔性分辩率,自适应不同的分辩率,采样分辩率从 12~~24位,跟据采样率自调节。

2、集USB总线采集,以太网数据采集,和无线数据采集为一体的数据采集卡产品。

3、完善的技术支持

4、用电子邮件方式解答你的所有的技术问题。

5、免费的长周期的技术支持,包括工程设计方面的帮助。

6、制造产品的工程师也会解答您的问题。

7、如果在使用LabJack产品有错误的时候,我们免费提供RMA的诊断和修理。

软件的灵活性:
方便地进行系统集成。我们不会强迫你用特定的编程环境实现您的任务。可选择多种编程环境LabVIEW, c++, MATLAB, Python, Java。NET, Delphi, Visual Basic, VB6, VBA,等等…
如果用户选择自行选购的新型传感器。我们提供廉价的信号调节模块。
控制阀,马达,灯,泵等-使用许多数字I/O控制选项之一。
使用我们的OEM选项合并LabJack DAQ硬件。


所以说用户不用东奔西跑,使用Labjack 系列USB,以太网,Wifi 数据采集卡 , 短时间内就能搭建自己的数据采集系统,而且稳定运行。
过硬的产品质量:
对自己生产的产品有信心。每一种型号的设备都是经过单独测试和校准的,可追溯至NIST标准。
通过现场可编程的固件可以很容易地找到新的特性或修复。
每个设备都有多种保护机制,以防止损坏联接的电气设备。
Labjack的许多产品都经过了严格的CE标准测试,EMC(电磁兼容),EMI(电磁干扰),RF排放,RF免疫,以及ESD(静电放电)的测试。
低廉的价格:
在同一性能或同一水平的产品中,Labjack系列产品价格是有竞争力的,使用户搭建一套自己的测控系统,不会使预算超支。
下列几款通用数据采集器和配件,可以方便地组成您所需要的各种PC-Based测控系统。每款产品都附有许多应用程序,对于一些简单的测控需要可以直接使用这些程序,或者对这些程序进行一些修改即可实现自己的控制系统。

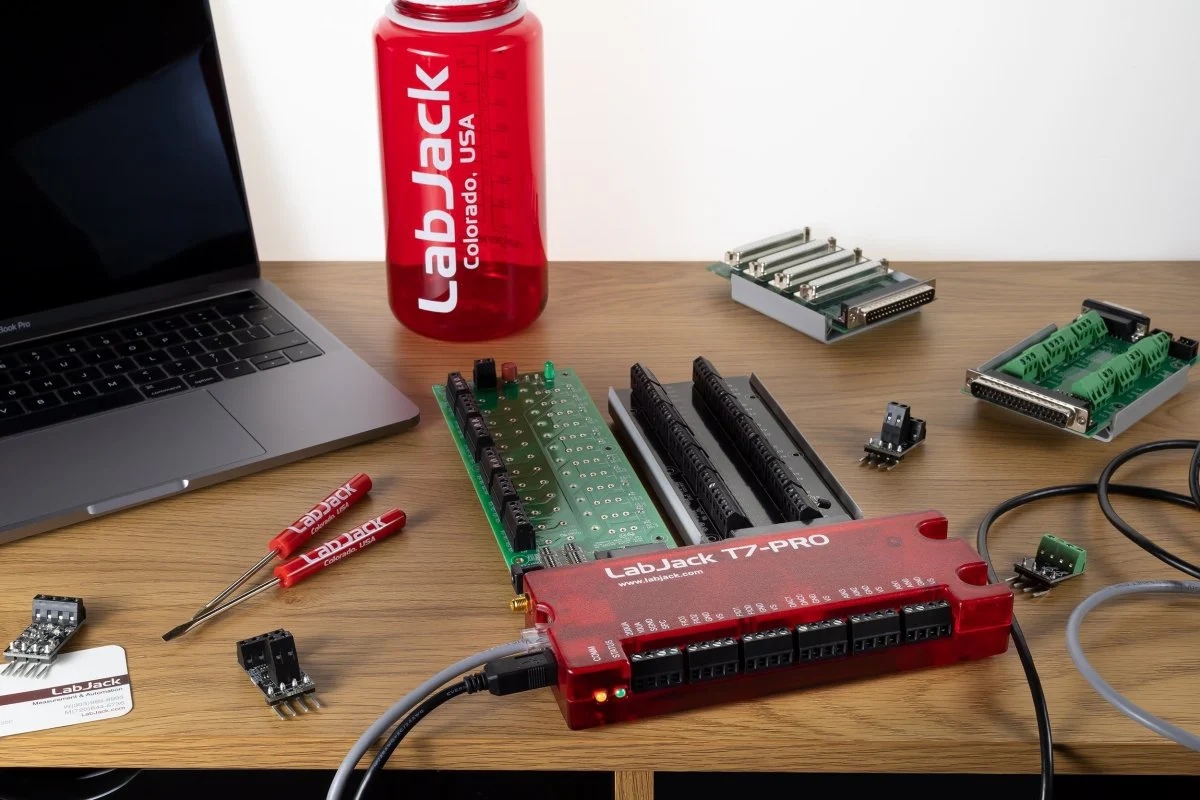

Labjack T7、T7 Pro数据采集卡是就一款配置非常灵活的采集模块。有16 - 24位模拟输入,可以选择使用USB、以太网或无线WiFi,以及许多内置的固件特性进行通信,T7系列采集卡可以帮助用户完成几乎所有的数据采集需求。
它可以从任何类型的传感器获取信号,并且可以通过以上3种通信接口方式采集传感器数据。通过内置仪器放大器输入信号,软件可选择的增益设置,几十个数字I/O特性,以及一个Modbus TCP前端,T7系列是我们最通用的多功能采集平台。无论你是实验室研究,工业控制和监测,都是一种最佳选择,另外T7系列采集卡通过Lua脚本,能独立当数据记录仪运行操作。
硬件技术指标:
模拟输入:
14路模拟输入,16~24位分辨率,根据速率和不同类型的设备而定
可及联最大到84路同附加组件
T7系列采集卡在16位时最高可达100KS/s
T7Pro系列采集卡在24位低速采样时分辨率达1uV.
用软件可轻松配置分辨率
单端14路,差分7路
模拟输入范围: ±10V,±1V, ±0.1V 和 ±0.01V
所有模拟输入功能是由软件来配置的,并可编程输入寄存器.
采集数据可使用连续存盘模式,最高可达100K/每秒.
低延迟采样和控制,小于1ms
很容易接驳传感器,象温度,负载电池,桥梁以及更多
模拟输出:
2路模拟输出(12位,0~5V)
波形用连续方式产生
集成LJTick-DAC 支持多种+/-10V 输出
数字I/O:
23路开关量输入输出
支持SPI,I2C及更多,在主模式下
5个PWM输出同单一相位控制
具有可配置数量、频率和宽度的5个脉冲输出
2路频率输入返回同频率和周期
2路输入脉冲宽度测量高和低时间以及工作周期
2路二线间的输入测量边缘及二个不同线路之间的时间。
4路高速计数器
6路软件计数器W/防反跳的能力
3路双正交输入
固定电流输出:
200μA  10μA
通信选项
T7-Pro和T7
T7-Pro有以下附加功能:
802.11 b / g无线连接。
低速高分辨率(24位) ADC 模式。
电池支持RTC用于独立的数据记录。
在厂家可安装微型SD卡用于独立的数据记录。


其他亮点
能够独立操作通过运行Lua脚本
内置CJC温度传感器热电偶温度读数方便
监督系统
现场升级固件
可编程序启动默认值
工业温度范围(-40 + 85 c)
有关更多信息,请访问硬件的概述部分T7的数据表
进一步的阅读
更多的技术规格的T7可以在附件中找到的T7的数据表。
另外labjack 公司,最新推出低成本高性能的以太网数据采集卡 labjack T4,labjack T4 采集卡有50K 采样,12路输入,2路输出,16路I/0, 支持二次开发。

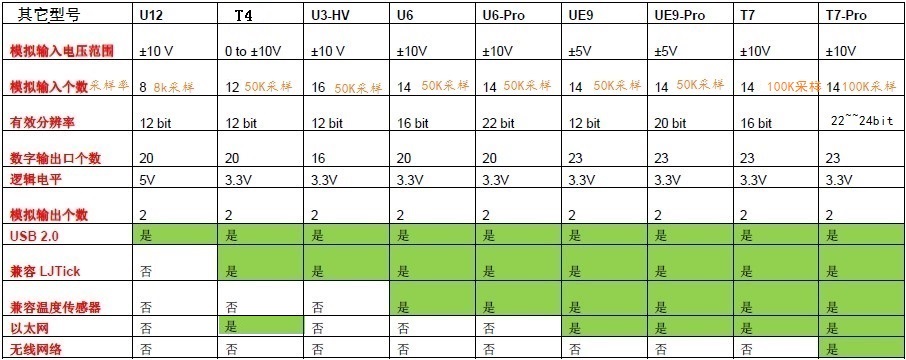

其它Labjack 型号指标见附件:
