供应:数据采集系统

关键词：高速采集卡  高速数据采集卡  高速同步采集卡 超高速采集卡  高速采集
其它系列的超高速数据采集卡:请点击daqcard.pdf

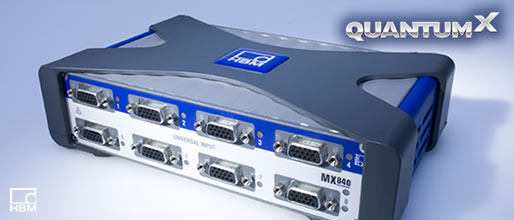

通用数据采集设备为你的测试和测量项目提供增值方案:HBM 的 QuantumX. 高水平的数据采集:小巧,快速，通用. 给你带来:XXL 灵活性. XXL 高效率. XXL 可靠性.高性能测量的代表 QuantumX!

QuantumX为你的测试和测量项目提供增值方案- 同时, 提供高性能的测量质量.

XXL 灵活性...

受益其通用性连接特性， QuantumX几乎可以同所有传感器连接. QuantumX 让你的测量更方便，更快捷 - 仅需要连接传感器然后 测量 ... 采用 24-bit 分度!

...不仅仅是小巧!

QuantumX体积小巧，但有强大功能. 外观尺寸 174 x 44 x 119 mm (6.9 x 1.7 x 4.7 英寸), QuantumX可以完美地应用于测试台。- 即使空间受限.紧凑的设计扩展了应用范围你可以进行堆叠或者进行分步数据采集.

采用先进的即插即测功能, 可马上获得测量结果

• 当连接时，QuantumX 可以自动，立即识别传感器. - 采用 HBM独有的 APM 技术(增强即插即测)
• 100% 兼容 TEDS:APM 使用 TEDS, 电子数据表. TEDS 能够让传感器数据快速，可靠地传输到QuantumX.

如果传感器不能识别 TEDS, 你可以使用 HBM 容易使用的传感器数据库来进行连接

QuantumX XXL 软件

• QuantumX 助手为功能性和方便性定义了新标准
• catman瓵P - 理想的数据采集和分析工具
• API 接口- 使程序员 QuantumX 集成到其他应用非常方便
• QuantumX 可以方便地集成到 LabVIEW中(LabVIEW 是美国国家仪器的注册商标)

更高的安全性: 标准的标定过程

标定放大器是保证正确,可追溯性测量结果的最佳方式. 采用 QuantumX,从一开始你就可以从标准的标定过程的安全性中获益.

因为每一台 QuantumX 设备都带有有效的电子标定证书. 设备上并带有标定封印.

数据采集系统 QuantumX 标定

TüV SüD 铁路: 采用 QuantumX 用于冰川列车的测试

更短的开发时间，更高的效率

• 带有8个独立可调整输入的通用放大器
• 精度等级: 最大到 0.01
• 采样频率: 最大到 19.2 kHz/通道 (每个通道都可以调整)
• 24-bit A/D 转换器, 可进行同步,并联测量
• 滤波: 贝塞耳, Butterworth 0.01 Hz up to 3.2 kHz (-3dB) (individually adjustable for each channel)
• 所需电压: 10 ... 30 VDC
• 所有输入都是电独立
• 外部电压: 5 ... 24 VDC (每个接口都单独可调)
• 传感器连接: D-Sub-15HD 插头
• PC 连接: 以太网 TCP/IP, 火线(available soon)
• 尺寸: 44 x 174 x 119 mm (1.7 x 6.9 x 4.7 inch)
• 允许的连接到传感器电缆长度: 100m (328 ft)
• 额定温度防卫: -20°C to +60°C (-4°C to +140°C )
