供应:USB数据采集卡,USB总线数据采集卡

公司名称: 北京迪阳世纪科技有限公司 联系姓名: 孙先生
电话传真: 010-62156134 62169728 电子邮件: sales@pc17.com.cn
联系地址: 北京西城阜外扣钟北里七号公寓2层

北京迪阳世纪科技有限责任公司 是美国Labjack数据采集公司,中国总代理,并为客户提供大量的应用程序及编程案例。



Labjack公司数据采集解决方案,提供了广泛的应用程序和接口。无论您是测量电流、电压、温度、应变还是数字信号,Labjack公司都提供高质量的硬件,并附带软件和驱动程序,以及大量的第三方软件驱动和例程,为您独特的应用提供快速、可定制的数据采集解决方案。

数据采集是什么?

数据采集,或我们通常所说的DAQ,是将来自我们周围世界的数据进行数字化处理的过程,以便能在计算机中显示、分析和存储数据。举个简单的例子说明一下,使用传感器(如热电偶)将房间内的温度变为数字值进行测量的过程。

 最新的数据采集系统可以把采集的数据进行数据分析和打成输出报告、还可网络连接和远程控制。

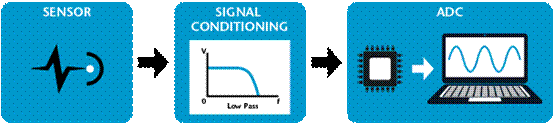

数据采集系统的组成部分:

所有的数据采集系统都包括三个基本要素——传感器、信号调理和模数转换器(ADC)。





模拟 - 数字转换器

在所有的数据采集系统中,其核心是模拟量转换成数字量(ADC)。顾名思义,采集卡中的模数转换芯片从物理环境中采集数据,并将其转换为可由处理器解释的离散级别信号。这些离散的点的信号对应于被测信号中最小的可检测的变化。ADC的“位”数(12位、16位、18位等) 越高,可以表示模拟信号的离散电平的数目就越大,ADC的分辨率也就越大。ADC的分辨率本质上类似于测量棒上的刻度。带有mm刻度的测量棒比只有cm刻度的测量棒具有更高的分辨率。您是否需要mm或cm标记取决于您测量的内容——ADC分辨率也是如此。

传感器(换能器)

传感器,通常被称为换能器,将真实世界的现象,如温度、力和运动转换为电压或电流信号,可作为ADC的输入。常见的传感器包括热电偶、热敏电阻和RTDs测量温度、加速度计测量运动,以及应变仪测量力。在为测量系统选择合适的传感器时,重要的是要考虑传感器的准确性和记录可读信号所需的信号调节等因素。

信号调节

为了对换能器进行质量测量,换能器和ADC之间通常需要附加电路。该电路一般称为信号调理,可包括放大/衰减、滤波、惠斯通电桥完成、激励、线性化、校准和冷接补偿(CJC)。不同的传感器有不同的信号调节需求。例如,应变仪的信号调节需要激励、桥接完成和校准。热电偶在mV范围内输出信号,在通过ADC之前需要进行放大和过滤。

很多时候,信号调理电路包含在数据采集设备中,但是信号调理也可能是传感器的一部分。例如,测压元件包括桥的完成、校准电路和放大。许多MEM传感器也包含信号调节。

数据采集方案:

我们的采集卡有各种各样的系统配置可供选择:

数据记录仪功能:

数据记录是在一段时间内收集数据进行的记录。根据应用软件程序的不同,数据可以是温度测量、电压、电流、湿度或其他感兴趣的信号。数据记录器是一种自包含的数据采集系统,在单元中嵌入内置处理器和预定义软件。数据记录程序可以作为独立设备运行,并且很受欢迎,因为它们是可移植的,并且很容易用于特定的任务。

所有数据记录程序都有本地存储来保存数据,有些还包括用于附加内存的SD槽。支持web的数据记录程序可以通过网络配置和共享数据。为了增加可移植性,一些数据记录器是由电池驱动的。

数据采集设备

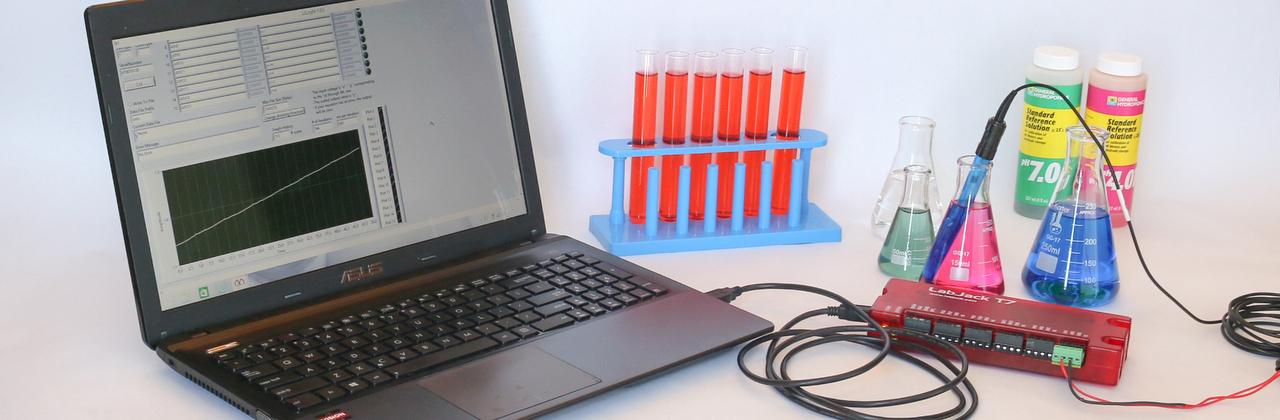

数据采集设备(包括USB、以太网、无线接口等等) 包含信号调理和模拟到数字转换器,但都需要连接到计算机,用电脑上的分析软件发挥其功能。我们的采集设备非常灵活,可以在许多不同的应用程序中使用,这使我们的采集设备成为当下流行的选择。

我们的数据采集设备可以使用预定义的数据采集软件,像DAQami?,或者可以使用下面的编程环境,如Python?,c++?,DASYLab?,MATLAB?,象虚拟仪器?。有了不同总线采集选项,以及使用所选软件的灵活性,数据采集设备为您独特的应用程序提供了可定制的解决方案。

数据采集系统数据采集系统。

模块化的数据采集系统是为需要集成和同步多个传感器和多通道采集及复杂系统而设计的。这些系统集成和使用起来更加复杂,但是非常灵活。

模块化系统是最昂贵的数据采集选项,但许多应用程序需要只有PXI总线这样的数据采集系统才能提供可能性。而USB总线数据采集最高只能是 80 通道。

以上表述是数据采集卡的基本原理和实现过程,labjack USB数据采集卡,以太网数据采集卡,

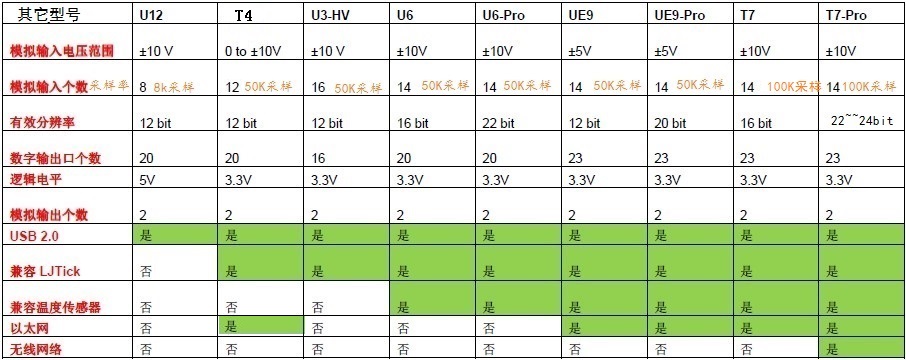

及无线数据采集卡,以全功能,超稳定,分析软件,编程软件丰富等,著称于市,下列表格是Labjack 系列采集卡的基本配置,客户可跟据需要采购。我们的数据采集卡在同等配置下其价格具有竞争力。




 其它型号的USB数据采集卡 ,可“点击”进入 ,或:QQ 1325280760 咨询



型号(USB总线)

位数

采样率

带宽

通道

缓存

价格

HP3-5MHz

  10位

5MS/s

2MHz

1

1MB

 1xxx

HP3-20MHz

  10位

20MS/s

10MHz

1

1MB

 2xxx

HP3-100MHz

  10位

100MS/s

40MHz

1

1MB

 3xxx

USB1208LS

  12位

8K/s

1K

8

4K

980元

USB1608FS

  16位

200K/s

100K

8

4K

2980元















Labjack U12

12位

8K/s

1K

8

4K

1480元

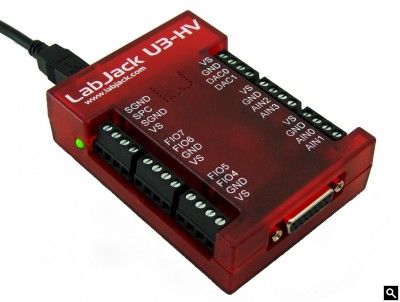

Labjack U3 HV

12位

50K/s

20K

16

4K

1580元

Labjack T4  以太网

12位

50K/s

20K

12

4K

2480元

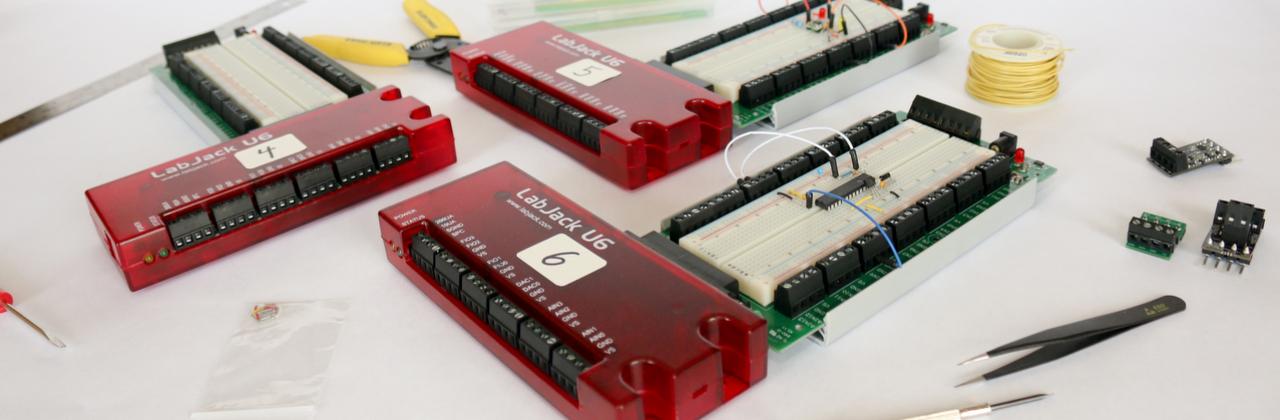

Labjack U6、U6Pro

16~22位

50K/s

20K

14

4K

3300元

Labjack Ue9,Ue9Pro以太网

12~22位

50K/s

20K

14

4K

4xxx元

Labjack T7,T7Pro 以太网+无线

16~24位

100K/s

40K

14

4K

4xxx元















HS3-5MHz

12~16位

5MS/s

2MHz

2

128K

7xxx

HS3-50MHz

12~16位

50MS/s

20MHz

2

128K

9xxx

HS3-100MHz

12~16位

100MS/s

40MHz

2

128K

12xxx

HS4-5MHz

12~16位

5MS/s

2MHz

4

128K

7xxx

HS4-50MHz

12~16位

50MS/s

20MHz

4

128K

1xxxx















HS5-055MX

12~16位

50MS/s

20MHz

2

64MB

12xxx

HS5-220MX

12~16位

200MS/s

100MHz

2

64MB

1xxxx

HS5-530MX

12~16位

500MS/s

200MHz

2

64MB

1xxxx















HS6-DIFF-50

12~16位

50MS/s

20MHz

4

256M

1xxxx

HS6-DIFF-100

12~16位

100MS/s

50MHz

4

256M

1xxxx

HS6-DIFF-200

12~16位

200MS/s

100MHz

4

256M

1xxxx

HS6-DIFF-500

 12~16位

500MHz

250MHz

4

256M

1xxxx

HS6-DIFF-1000

 8~16位

1000MHz

500MHz

4

256M

1xxxx

CS320A

  12位

100MS/s

40MHz

2

8M

 1xxxx

CS328A

  14位

100MS/s

40MHz

4

8M

19xxx
