不同 LabJack 设备的详细比较,labjack U3与U12比较

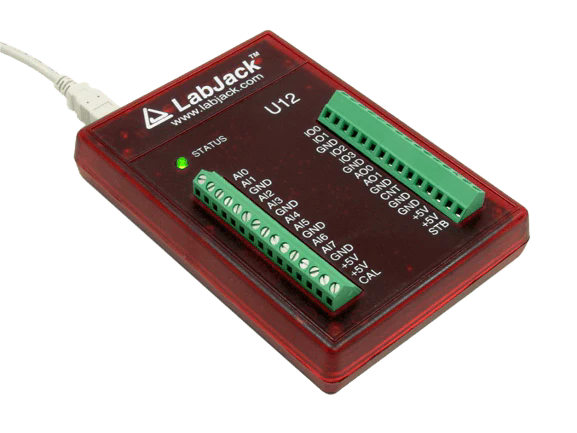

U3 比 U12 更新，并且总体来说速度更快、更灵活而且更便宜。
U3 的尺寸约为 U12 的一半。外壳可使用几个螺钉或 DIN 导轨安装，而 U12 外壳没有安装选项。
U3 上的命令/响应功能通常比 U12 快 5-20 倍。请参阅 U3 用户指南第 3.1 节与U12 数据速率页面的比较。
U3 最多有 16 个模拟输入，而 U12 只有 8 个。任何通道都可以与其他通道进行差分测量。精度规格优于 U12。

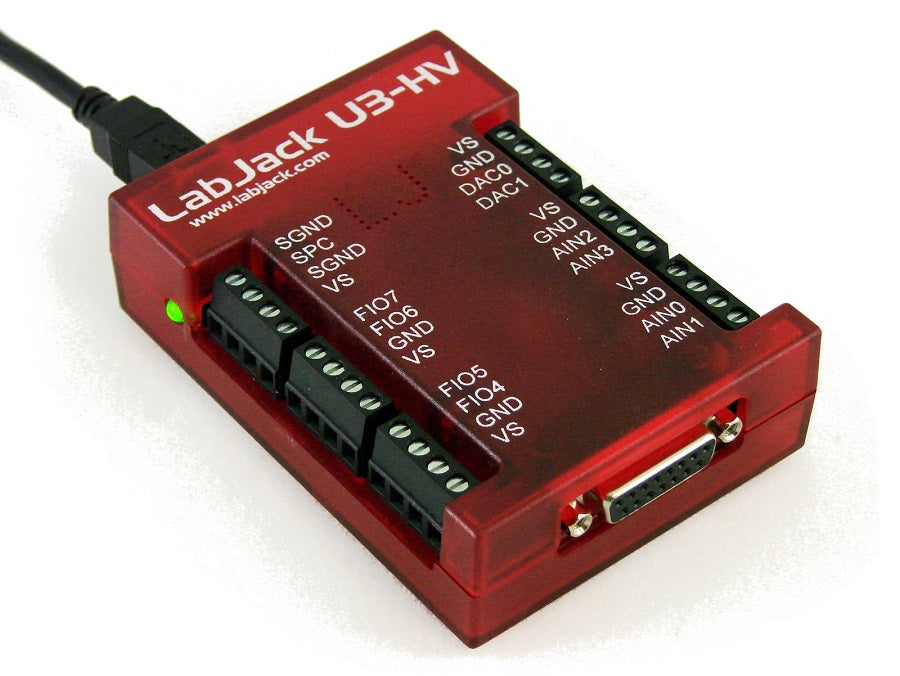

U3-LV 的单端范围为 0-2.4 伏或 0-3.6 伏，差分范围为 ±2.4 伏（仅限伪双极）。U3-HV 具有 12 个灵活的 I/O，能够提供相同的低压范围，以及 4 个高压模拟输入，范围为 ±10 伏或 -10/+20 伏。U12 的单端输入范围为 ±10 伏，差分输入范围从 ±20 伏到 ±1 伏（均为真正的双极）。U12 用于提供这些高双极范围的电路简单且便宜，但存在一些缺点，包括输入阻抗相对较差，并且每个通道的误差都不同。现在市场上有许多设备复制了 U12 的相同电路，并且具有相同的缺点。
U3 支持最高速率高达 50 ksamples/秒的输入流，而 U12 的速率仅为 1.2 ksamples/秒。U3 可实现高达 2.5 ksamples/秒的全 12 位分辨率，但随着速度的增加，由于噪声的影响，有效分辨率会下降到大约 10 位。
U3 有 2 个 10 位 DAC，U12 也有。U3 上的 DAC 来自稳压，而 U12 DAC 来自电源，因此 U3 DAC 会更稳定。
U3 上的数字 I/O 使用 3.3 伏逻辑，可承受 5 伏电压。U12 具有 5 伏逻辑。
U3 最多可以有 2 个定时器和 2 个计数器。定时器具有各种功能，包括周期计时、占空比计时、正交输入、脉冲计数或 PWM 输出。U12 有 1 个计数器，没有定时器。
U3 具有对 SPI、I2C 和异步串行协议的主支持。U12 不支持 I2C，但具有一些 SPI 和异步支持。
U3 支持 Windows、Linux 和 Mac OS X。U12 完全支持 Windows，有限支持 Linux，并对 Mac 提供有限的公开支持。
在 Windows 上，U3 使用灵活的 UD 驱动程序，该驱动程序也适用于 U6 和 UE9。U12 有一个特定的单独驱动程序。
U3 与 LJTick 信号调节模块兼容，而 U12 则不兼容。当前型号包括：
LJTick-Divider (LJTD) : 将 2 个单端高压模拟信号分频为 0-2.5 伏信号。安装不同的电阻以获得不同的增益和偏移。
LJTick-DAC (LJTDAC)：提供一对 14 位模拟输出，范围为 ±10 伏。可插入任何数字 I/O 块，因此每个 U3/UE9 最多可使用 10 个此类块，以添加 20 个模拟输出。
LJTick-InAmp (LJTIA)：提供两个仪表放大器，非常适合桥式电路（例如应变计）和热电偶等低电平信号。每个放大器将差分输入转换为单端。
LJTick-RelayDriver (LJTRD)：允许 U3/UE9 上的 2 条数字 I/O 线分别控制一个继电器或其他高达 50V/200mA 的中等负载。
LJTick-CurrentShunt (LJTCS)：将 4-20 mA 电流环输入信号转换为 0.47-2.36 伏信号。
LJTick-Proto (LJTP)：由 8x8 的孔网格组成，用于对自定义信号调节刻度进行原型设计。
